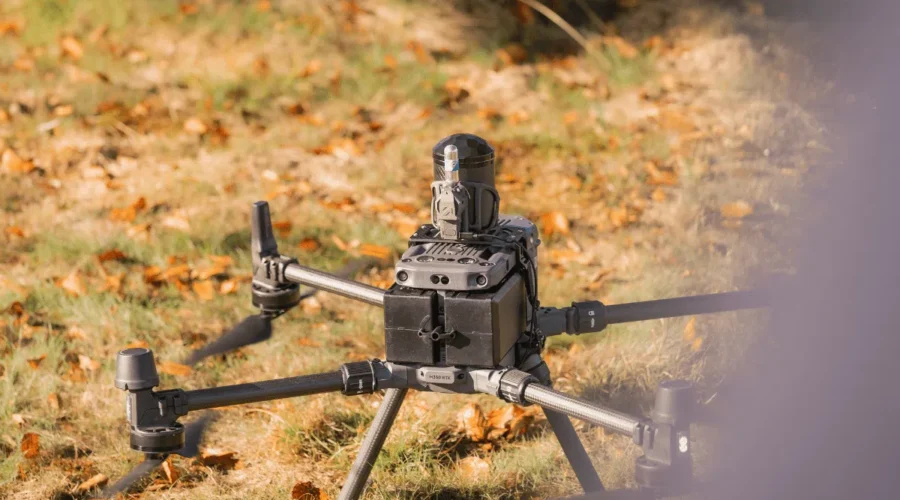

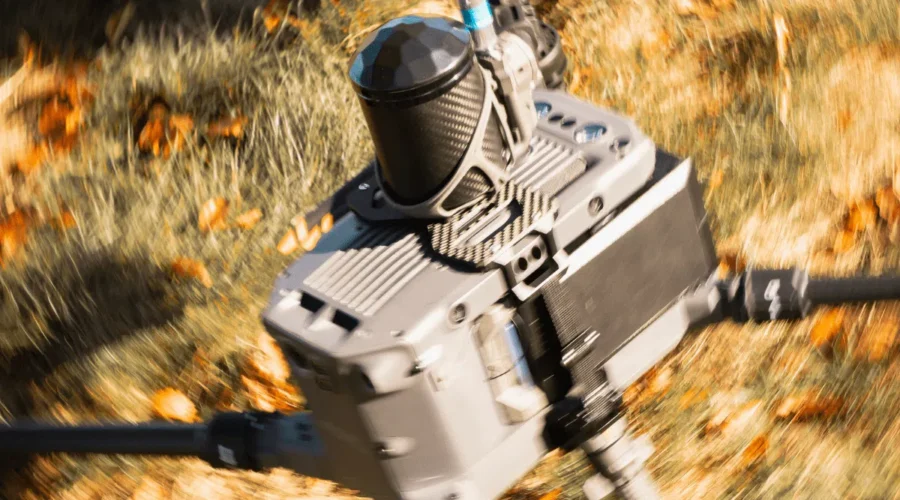

Kronos M350

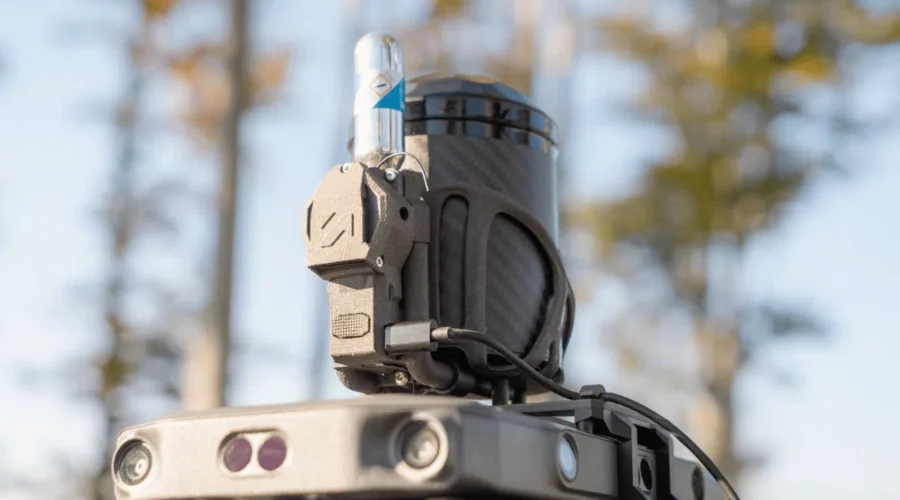

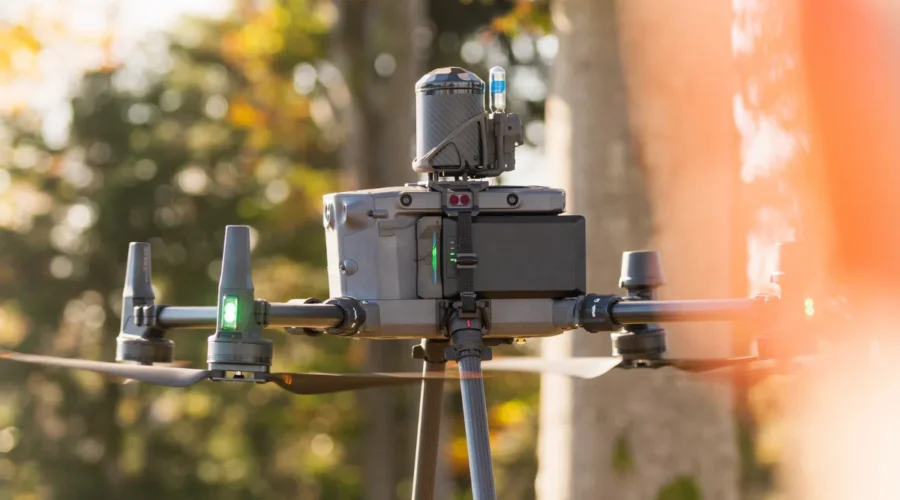

Paracaídas y Kit C5 para DJI Matrice 350 RTK
Fruto de más de 10 años de investigación e innovación, el sistema Kronos M350 para el DJI Matrice 350 está diseñado para proporcionar a los operadores profesionales de drones una solución de seguridad rápida de implementar, fácil de reutilizar gracias al sistema POD y totalmente compatible con las últimas normas de la EASA (C5 / MOC M2 / MOC 2511).

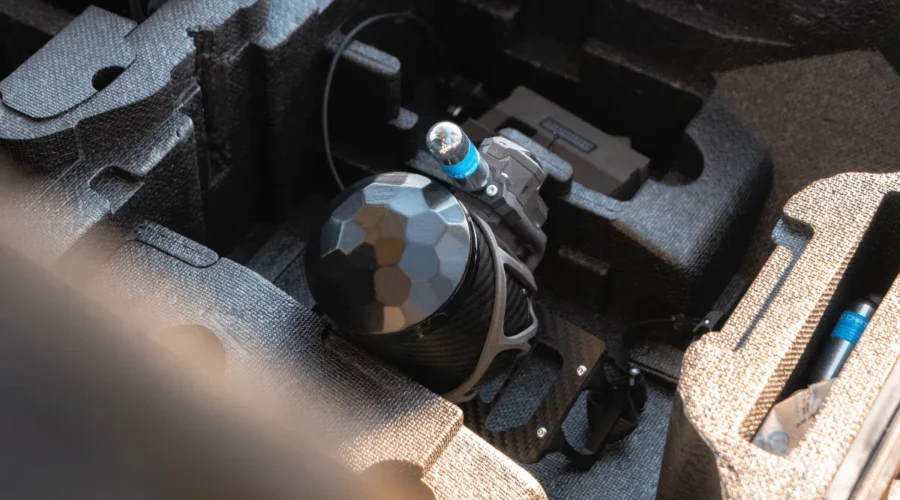

El kit completo de accesorios incluye
Los sistemas de recuperación con paracaídas Kronos integran una tecnología de despliegue autónomo diseñada para minimizar el tiempo de activación y maximizar la seguridad en caso de una situación crítica durante el vuelo. El paracaídas se despliega automáticamente en menos de 0,27 segundos, en comparación con los aproximadamente 3 segundos que tarda la activación manual.
Esta respuesta ultrarrápida ayuda a reducir la energía del impacto, protege al dron y a las personas en tierra, y permite a los operadores mantenerse totalmente concentrados en sus misiones de vuelo, sabiendo que un sistema de seguridad fiable supervisa continuamente el dron.

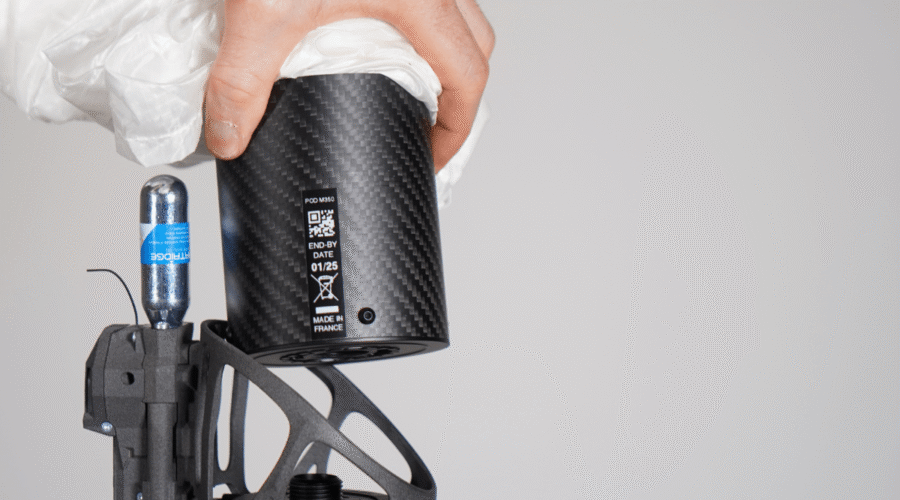

Sistema POD
El sistema POD de Dronavia, integrado en los sistemas de recuperación con paracaídas Kronos, ha sido probado en el campo durante más de tres años. Tras el despliegue del paracaídas, el operador simplemente desenrosca el POD usado y lo sustituye por uno nuevo, lo que permite rearmar el sistema en solo unos minutos. Este proceso probado y eficiente minimiza el tiempo de inactividad y permite a los operadores reanudar sus misiones de forma rápida y segura.
Más ligero. Más seguro. Más inteligente
La tecnología PARA² ofrece una cubierta de paracaídas más ligera y eficiente, diseñada para reducir la velocidad de descenso y la energía de impacto, al tiempo que mantiene una excelente estabilidad. Integradas en los sistemas de recuperación con paracaídas Kronos, las cubiertas PARA² ayudan a proteger mejor el dron y a las personas en tierra, al tiempo que minimizan el peso añadido y las limitaciones operativas.

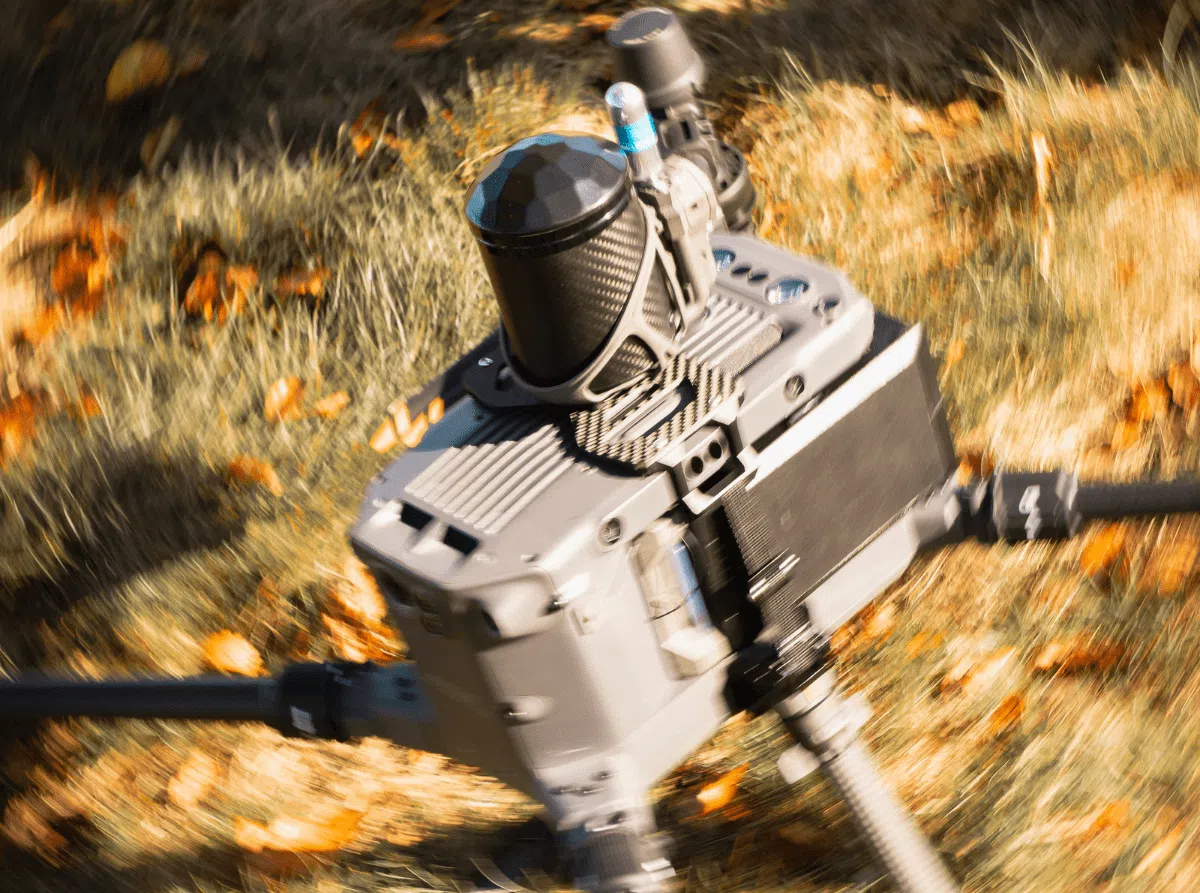

El impacto
Con el sistema de recuperación por paracaídas (PRS) Kronos M350, un dron de 7 kg alcanza una velocidad de descenso de solo 3,56 m/s, lo que se traduce en una energía de impacto de tan solo 44 julios. Sin un PRS, el mismo dron impactaría contra el suelo con aproximadamente 2747 julios.
Encender
Los sistemas de recuperación con paracaídas (PRS) y los sistemas de terminación de vuelo (FTS) de Dronavia están diseñados para una instalación plug-and-play, lo que permite a los operadores integrar sistemas de seguridad avanzados de forma rápida y sencilla, sin necesidad de modificar el dron.
Alimentados directamente por el dron, el PRS y el FTS funcionan con autonomía ilimitada, lo que elimina la necesidad de baterías adicionales o restricciones de carga. Esta integración perfecta garantiza una protección continua durante toda la misión, al tiempo que mantiene la instalación, el funcionamiento y el mantenimiento sencillos y fiables.
Control de seguridad instantáneo
El disparador remoto Klick proporciona a los operadores un control inmediato y seguro sobre el despliegue del paracaídas. Mediante un enlace inalámbrico cifrado de largo alcance basado en la tecnología LoRa, Klick permite la activación manual fiable del sistema de recuperación por paracaídas (PRS) en cualquier momento durante el vuelo.
Diseñado para situaciones críticas, Klick ofrece una respuesta rápida y controlada, con supervisión continua del enlace y alertas al operador en caso de perturbaciones en la comunicación. Su diseño ergonómico y ligero, combinado con indicadores de estado LED, garantiza un uso intuitivo y un conocimiento completo de la situación.

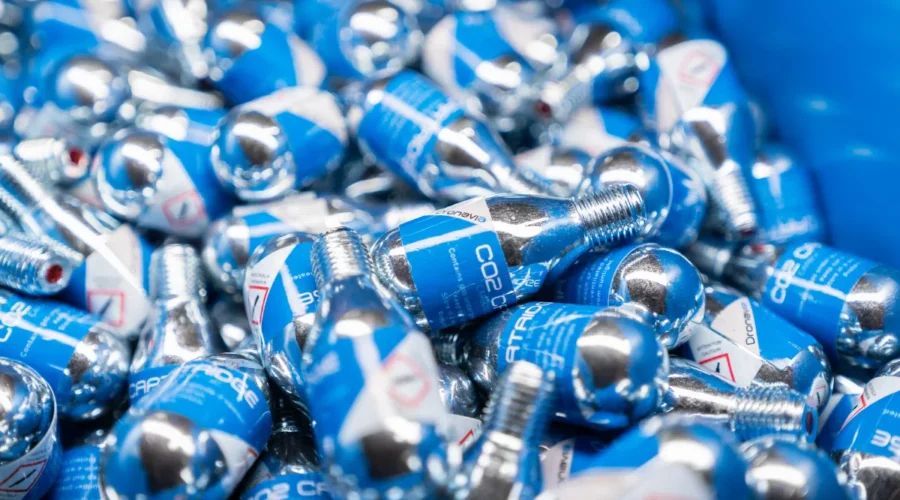

Cartucho de CO₂
El sistema de expulsión del cartucho de CO₂ ofrece el despliegue de paracaídas más potente y fiable, probado en funcionamiento durante más de diez años. Garantiza una expulsión ultrarrápida y una pérdida de altitud mínima, incluso en situaciones críticas.

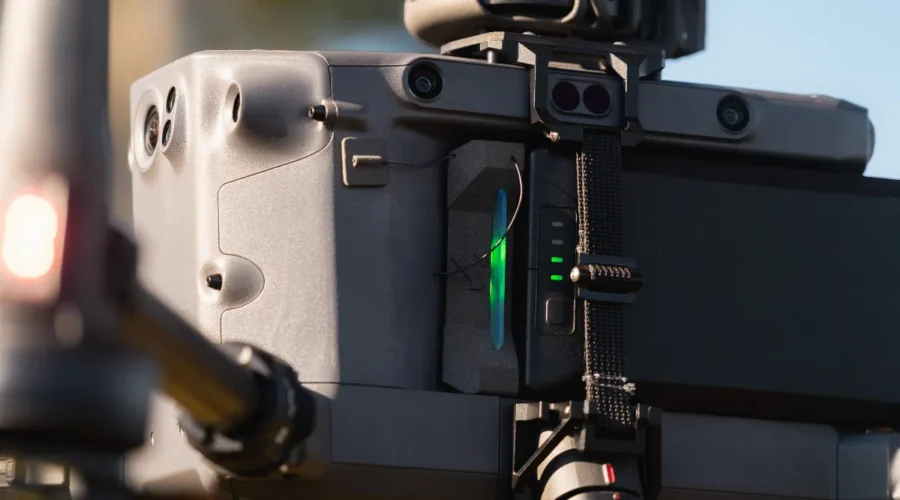

KIT DE ACCESORIOS EASA (C3/C5)
Obtenga la etiqueta de clase C5 y el cumplimiento de EASA MOC M2 / MOC 2511 para su DJI Matrice 400.
¿Cómo puedo obtener la clase C5 para mi dron de clase C3? Para obtener la etiqueta Clase C5 para un dron Clase C3 (como el DJI Matrice 350, DJI Inspire 3 o DJI Matrice 3D), basta con instalar un kit de accesorios plug-and-play de Dronavia que combina un sistema de recuperación con paracaídas (PRS) y un sistema de terminación de vuelo (FTS). Este kit puede ser instalado directamente por el operador del dron, sin necesidad de modificar la aeronave.
Si el operador desea devolver el dron a su configuración original de clase C3, el kit de accesorios PRS + FTS se puede retirar fácilmente, restaurando la marcación inicial de clase C3.
La integración de un sistema de recuperación con paracaídas (PRS) en un dron mejora significativamente la seguridad operativa en caso de fallo técnico o incidente crítico durante el vuelo, como condiciones meteorológicas extremas, pérdida de comunicación por radio, mal funcionamiento del sistema de propulsión o fallo de la señal GPS.
Los sistemas de recuperación con paracaídas (PRS) reducen las fuerzas de impacto y ayudan a minimizar los daños tanto al dron como al entorno circundante durante un aterrizaje de emergencia. También desempeñan un papel crucial en la protección de las personas y los bienes en tierra, ya que mitigan los riesgos asociados a los descensos incontrolados.
Clasificación C5 y operaciones STS-01
Al combinar un sistema de recuperación con paracaídas (PRS) con un sistema de terminación de vuelo (FTS), los operadores pueden obtener un kit de accesorios que cumple con la normativa de la EASA y que permite clasificar los drones de clase C3 como C5. Esta configuración permite operar en la categoría específica según el escenario STS-01, de conformidad con la normativa europea.
Para obtener una etiqueta de clase C5 para un dron de clase C2, como los de la serie DJI Mavic 3, el dron debe convertirse de C2 a C5, en lugar de equiparse con un kit de accesorios externos.
Esta conversión la realiza un distribuidor autorizado, donde se instala un sistema interno PRS + Flight Termination System (FTS). Una vez equipado con el kit PRS-FTS-MoC Kronos AD, por ejemplo, un DJI Mavic 3E se convierte en un Kronos AD Mavic 3E, que cumple totalmente con los requisitos C5.
Cumplimiento normativo y seguridad operativa
Los sistemas de recuperación con paracaídas (PRS) de Dronavia cumplen con la norma MoC 2512 para medios de mitigación M2, publicada por la EASA. Este cumplimiento facilita la implementación de la Evaluación de Riesgos de Operaciones Específicas (SORA) al demostrar que el dron está equipado con una característica de seguridad diseñada para reducir significativamente la energía de impacto en caso de accidente.
El MoC 2512 (M2) confirma que el dron incorpora un medio de mitigación fiable capaz de limitar el impacto en el suelo, lo que mejora la seguridad de las personas y los bienes.
Los sistemas de recuperación con paracaídas (PRS) de Dronavia permiten un descenso de emergencia controlado en caso de que se produzca un problema durante el vuelo, ya que reducen significativamente la energía del impacto cuando el dron llega al suelo.
Para lograrlo, Kronos PRS cuenta con un sistema de despliegue autónomo que despliega automáticamente el paracaídas en menos de 0,27 segundos en caso de fallo crítico. Esto es considerablemente más rápido que la activación manual, que suele tardar unos 3 segundos, y ayuda a garantizar una respuesta rápida incluso cuando el operador no puede reaccionar a tiempo.
Kronos PRS utiliza las nuevas campanas de paracaídas PARA², desarrolladas tras más de diez años de investigación y pruebas. Su diseño ultraligero y sus materiales avanzados proporcionan una mayor estabilidad y eficiencia, minimizando la velocidad de descenso en relación con la superficie de la campana. El sistema está diseñado para mantener el dron lo más nivelado posible durante el descenso, lo que ayuda a reducir los posibles daños en caso de impacto.
Sin embargo, aunque el PRS está diseñado para optimizar el comportamiento de descenso, Dronavia no puede garantizar que el dron permanezca perfectamente horizontal durante su caída. El comportamiento de descenso puede variar en función de las condiciones de despliegue, como la altitud, las condiciones meteorológicas y las características del terreno.
A partir del 1 de enero de 2024, ha entrado en vigor en toda Europa una nueva clasificación de drones, la Clase C5, para las operaciones realizadas en la categoría específica según el escenario STS-01.
El escenario STS-01 se aplica a operaciones con línea de visión directa (VLOS) a altitudes de hasta 120 metros, tanto en entornos poblados como despoblados.
Para operar en este escenario en Europa, los drones deben obtener una etiqueta de clase C5. Esto se puede lograr de dos maneras: o bien el fabricante diseña el dron para que cumpla plenamente los requisitos de la clase C5, o bien el operador equipa un dron existente de clase C2 o C3 (como el DJI Mavic 3 Enterprise/Pro/ProCine, DJI Matrice 350, DJI Inspire 3 o DJI Matrice 3D) con un accesorio o kit de conversión que cumpla con la normativa de la EASA, lo que permite reclasificar el dron como C5.
Dronavia se enorgullece de ser el primer fabricante en ofrecer kits de accesorios y conversión que cumplen con la normativa EASA, combinando un sistema de recuperación con paracaídas (PRS) y un sistema de terminación de vuelo (FTS), lo que permite a los drones obtener la etiqueta de clase C5 y operar legalmente bajo la normativa STS-01.
Para garantizar una activación rápida y fiable, los sistemas de recuperación con paracaídas (PRS) de Dronavia cuentan con tecnología de despliegue autónomo. En caso de que se produzca un problema crítico durante el vuelo, el sistema despliega automáticamente el paracaídas en menos de 0,27 segundos, lo que es significativamente más rápido que la activación manual, que suele tardar unos 3 segundos. Esta rápida respuesta aumenta considerablemente las posibilidades de mitigar un choque o un accidente grave.
Para mayor seguridad y control operativo, Kronos PRS también se puede desplegar manualmente utilizando el disparador remoto Klick. Diseñado para ser ergonómico, ligero e intuitivo, el disparador remoto Klick cuenta con indicadores LED de estado y una conexión inalámbrica segura, lo que permite a los operadores activar un despliegue rápido y controlado del paracaídas siempre que sea necesario.
Para obtener la etiqueta Clase C5 para un dron Clase C3 (como el DJI Matrice 350, DJI Inspire 3 o DJI Matrice 3D), basta con instalar un kit de accesorios plug-and-play de Dronavia que combina un sistema de recuperación con paracaídas (PRS) y un sistema de terminación de vuelo (FTS). Este kit puede ser instalado directamente por el operador del dron, sin necesidad de modificar la aeronave.
Los sistemas de recuperación con paracaídas (PRS) de Dronavia utilizan un sistema patentado de expulsión de CO₂ para garantizar un despliegue rápido y fiable del paracaídas. Esta tecnología ha sido sometida a exhaustivas pruebas y ha demostrado su eficacia sobre el terreno, y ha sido utilizada por un gran número de operadores profesionales de drones franceses durante más de diez años. Las pruebas continuas y las mejoras incrementales han llevado a este sistema a un nivel muy alto de fiabilidad.
Cuando se activa, un cartucho de CO₂ presurizado a 60 bar se libera en una fracción de segundo, expulsando la cubierta del paracaídas fuera de su contenedor. El exceso de gas liberado, ya que cada cartucho contiene varios litros de CO₂, ayuda a acelerar el inflado de la cubierta y minimiza la pérdida de altitud durante el despliegue, lo que mejora la seguridad general durante el descenso de emergencia.
Esta conversión se lleva a cabo en el taller de Dronavia o en un distribuidor autorizado, donde nuestros expertos instalan un sistema interno de terminación de vuelo (FTS).
Una vez equipado con nuestro kit de conversión interno PRS + FTS (por ejemplo, PRS-FTS-MoC Kronos AD Mavic 3), un DJI Mavic 3E se convierte en un Kronos AD Mavic 3E, totalmente compatible con los requisitos de la Clase C5.
Para lograr la conformidad con la clase C5, Dronavia llevó a cabo una evaluación completa de todos los requisitos de la clase C5 para la configuración integrada de dron + PRS + FTS interno. A diferencia de un kit de accesorios, en el que solo se debe evaluar el kit en sí, este enfoque garantiza el pleno cumplimiento de todo el sistema.
Un dron que se haya comercializado inicialmente como dron de clase C2 y que posteriormente se haya convertido a una configuración C5 mediante un kit de conversión debe considerarse de forma permanente como C5. La retirada del kit de conversión, ya sea interno o externo, de tipo «plug-and-play» o no, no permite que el dron vuelva a la clasificación C2.
Dronavia lleva varios años desarrollando tecnología de despliegue autónomo de paracaídas para facilitar una gestión eficaz de los riesgos durante las operaciones profesionales con drones. Esta tecnología es obligatoria para los sistemas que cumplen con la norma MoC 2512 (M2) y para los kits de accesorios C5, de acuerdo con los requisitos de la EASA.
En caso de una anomalía crítica durante el vuelo, el sistema despliega automáticamente el paracaídas en menos de 0,27 segundos, en comparación con los aproximadamente 3 segundos que tarda la activación manual. Esta respuesta ultrarrápida ayuda a minimizar la pérdida de altitud y reduce significativamente las consecuencias de una pérdida de control.
Para garantizar una detección fiable de condiciones de vuelo anormales, el sistema autónomo analiza continuamente los datos de múltiples sensores a bordo, incluidos el giroscopio, el acelerómetro, el magnetómetro, el barómetro y los sensores de temperatura y humedad.
La tecnología de despliegue autónomo de Dronavia ha sido probada y validada de acuerdo con las normas de la EASA, lo que garantiza un alto nivel de fiabilidad y cumplimiento normativo.
Un medio de cumplimiento (MoC) es un método reconocido que permite a los operadores y fabricantes profesionales de drones demostrar el cumplimiento de las normativas de la EASA y las normas técnicas aplicables. Proporciona pruebas de que un sistema o medio de mitigación cumple los objetivos de seguridad y rendimiento requeridos, lo que garantiza un alto nivel de seguridad operativa y fiabilidad del producto.
Los MoC son definidos y publicados por la EASA, la Agencia de Seguridad Aérea de la Unión Europea, y deben cumplirse para garantizar el cumplimiento normativo.
Más allá de las ventajas en materia de seguridad y calidad que ofrece el uso de sistemas que cumplen con los MoC aprobados por la EASA, dicho cumplimiento facilita considerablemente la preparación de una SORA (Evaluación de riesgos de operaciones específicas) o el uso de una PDRA (Evaluación de riesgos predefinida). Estas evaluaciones de riesgos son necesarias para obtener autorizaciones operativas de la Autoridad Aeronáutica Nacional (NAA) para misiones complejas realizadas en la categoría específica.
La instalación depende del tipo de dron y de la configuración del PRS.
Para los drones de clase C3, Dronavia ofrece kits de accesorios PRS plug-and-play. Estos kits están diseñados para que el operador del dron los instale directamente, sin necesidad de modificar el dron. Se proporcionan instrucciones de instalación detalladas y no se requieren herramientas especializadas.
En el caso de los drones de clase C2 convertidos a clase C5, la instalación la realiza Dronavia o un distribuidor autorizado. En este caso, el PRS forma parte de un kit de conversión interno PRS + FTS, que requiere una instalación profesional para garantizar el pleno cumplimiento de la normativa.
En todos los casos, los sistemas Dronavia están diseñados para una instalación segura y fiable, y cumplen plenamente con los requisitos de la EASA.
La EASA ha publicado el MoC 2512 (M2) para definir cómo los drones pueden demostrar su conformidad cuando están equipados con un sistema diseñado para reducir la energía de impacto contra el suelo en caso de accidente. Este documento se aplica a los operadores de drones, los fabricantes de drones y los fabricantes de sistemas de recuperación con paracaídas (PRS).
La norma MoC 2512 (M2) especifica el nivel de robustez requerido para los sistemas de seguridad destinados a funcionar cuando un dron pierde el control y cae al suelo. Para que se considere eficaz, un sistema de mitigación M2 debe cumplir tres criterios esenciales:
Debe reducir los efectos del impacto contra el suelo.
Debe funcionar de manera fiable en caso de pérdida de control.
No debe introducir ningún riesgo adicional.
Los fabricantes deben declarar el cumplimiento de estos requisitos y respaldar su declaración con pruebas objetivas, tales como ensayos, análisis, simulaciones, inspecciones, revisiones de diseño o comentarios operativos.
La comunicación entre el disparador remoto Klick y el PRS / FTS se basa en una avanzada tecnología inalámbrica que utiliza modulación LoRa, lo que garantiza una conexión robusta y fiable.
El sistema opera en la banda de frecuencia de 869 MHz, que no requiere licencia, con opciones adicionales disponibles en 433 MHz y 915 MHz, dependiendo de los requisitos regionales. Para garantizar una comunicación segura, se utiliza un cifrado de 128 bits para proteger los datos contra la interceptación.
El sistema supervisa continuamente la calidad del enlace de radio y avisa al operador en caso de perturbaciones en la comunicación, lo que garantiza un conocimiento completo y la seguridad operativa durante todo el vuelo.
La evaluación de la clase de riesgo en tierra (GRC) se aborda en los pasos 2 y 3 de una evaluación específica del riesgo operativo (SORA).
El paso 2 define la GRC intrínseca, que representa el nivel inicial de riesgo para las personas en tierra antes de que se apliquen medidas de mitigación.
A continuación, el paso 3 identifica y aplica medidas de mitigación del riesgo en tierra diseñadas para reducir este riesgo inicial, lo que da como resultado la GRC final que se utiliza para la aprobación operativa.
El alcance de comunicación entre el disparador remoto Klick y el PRS / FTS, que permite la activación manual, puede alcanzar hasta 1,5 km en condiciones óptimas, en un entorno sin obstáculos ni interferencias.
Para necesidades operativas ampliadas, Dronavia también ofrece la opción Klick Ultra, que proporciona un alcance de hasta 10 km en las mismas condiciones óptimas.
No hay restricciones para los operadores de drones que viajan en avión. La mayoría de las compañías aéreas ofrecen la posibilidad de poner tu Sistema de Recuperación de Paracaídas (PRS) en la bodega o en la cabina con el cartucho de gas (16G / 12G / 8G / 4G).
No. La comunicación entre el disparador remoto Klick y el PRS / FTS utiliza un enlace inalámbrico seguro basado en tecnología avanzada y modulación LoRa. Todos los datos están protegidos por un cifrado de 128 bits, lo que impide la interceptación o los comandos no autorizados.
Además, el sistema supervisa continuamente el enlace de comunicación y avisa al operador si se detecta alguna perturbación, lo que reduce aún más el riesgo de un despliegue accidental o involuntario.
Dronavia ofrece sistemas de terminación de vuelo (FTS) diseñados específicamente para funcionar junto con sus sistemas de recuperación con paracaídas (PRS). El FTS permite el apagado inmediato del sistema de propulsión del dron, cortando la alimentación de los controladores electrónicos de velocidad (ESC) en menos de un segundo, lo que garantiza un descenso de emergencia seguro y controlado.
El FTS y el PRS se emparejan y configuran en el taller de Dronavia por personal cualificado para garantizar un funcionamiento correcto y fiable. La activación del FTS activa automáticamente el despliegue del PRS y, a la inversa, el despliegue del PRS también inicia el apagado del motor a través del FTS. Esta arquitectura integrada garantiza una respuesta coordinada a eventos críticos durante el vuelo y maximiza la seguridad general del sistema.
El rearme de los sistemas de recuperación de paracaídas (PRS) de Kronos toma solo unos minutos. Simplemente reemplace el POD antiguo por uno nuevo, luego realice algunas operaciones de mantenimiento simples usted mismo.
Estas operaciones se explican y detallan en el manual de usuario del sistema de paracaídas y en videos tutoriales disponibles en nuestro canal de YouTube. El cartucho de CO2 es el único consumible que se cambia en el sistema de paracaídas (PRS) después del despliegue.
Un cartucho cuesta solo unos pocos euros.
Sí. Los sistemas de recuperación con paracaídas (PRS) de Dronavia están equipados con una batería interna independiente que proporciona hasta 5 horas de autonomía. Esta batería se puede recargar a través de USB-C.
Para operaciones prolongadas o continuas, Dronavia también proporciona un cable de alimentación USB-C que se puede conectar al dron o a un sistema de terminación de vuelo (FTS), lo que permite que el PRS funcione con autonomía ilimitada durante las operaciones de vuelo.
Hay dos tipos de mantenimiento: preventivo y posterior al despliegue. En ambos casos, la única operación requerida en los sistemas de recuperación de paracaídas (PRS) de Kronos es el reemplazo del POD. Se trata de una operación rápida y sencilla, lo que significa que el operador del dron nunca tiene que inmovilizar su dron.
En cada POD se indica una fecha de caducidad. Dronavia declina toda responsabilidad y anula la garantía de su sistema si su POD ha superado esta fecha de caducidad.
En ambos casos, puede comprar un POD nuevo o cambiar su POD usado por uno nuevo a un precio preferencial.
Tanto si su POD está usado como si le toca su mantenimiento anual, puede cambiarlo por uno nuevo a un precio preferencial. Adquiera un cambio de POD y envíenos el suyo. Una vez lo recibamos, le enviaremos su nuevo POD.
Para este modelo de POD (M30 / M350 / I3 / M3D / M4D), se deben devolver la cubierta y el POD usado. Devuelva el POD usado completo junto con la cubierta.
Hay dos tipos de mantenimiento: preventivo y posterior al despliegue. En ambos casos, sustituir el cartucho de CO2, rearmar el paracaídas, comprobar el percutor y el resorte del paracaídas, plegar la capota… son operaciones complejas o peligrosas de llevar a cabo.
Le recomendamos que confíe su mantenimiento a los expertos de Dronavia. Te recomendamos que optes por el servicio de mantenimiento del fabricante que ofrece Dronavia. Si eliges rearmar tu sistema de recuperación de paracaídas (PRS) Zephyr o IDRsys tú mismo, Dronavia anulará la garantía de tu sistema.
Envíenos sus sistemas Zephyr e IDRsys PRS, y nuestros expertos llevarán a cabo todos los trabajos de mantenimiento con su know-how único. Recibirá su sistema como nuevo, con la garantía intacta. Los gastos de envío corren a su cargo.
Cambiar el cartucho de CO2, resetear el paracaídas, comprobar el percutor y el resorte del paracaídas, plegar la capota… Todas estas son operaciones que pueden ser complejas o peligrosas. Te recomendamos que optes por el servicio de mantenimiento de fabricante que ofrece Dronavia.
Si decide rearmar su sistema de paracaídas Zephyr o IDRsys usted mismo, Dronavia anulará la garantía de su sistema.
