Los drones permiten inspeccionar líneas de transmisión, redes de distribución, subestaciones y corredores de vegetación sin acercar a las personas a zonas de riesgo y sin depender únicamente de revisiones desde tierra. Según el objetivo, la operación puede combinar imagen visual de alta resolución, termografía, LiDAR y misiones automatizadas para localizar anomalías, documentar activos, comparar su evolución y priorizar el mantenimiento. En ACRE diseñamos la solución a partir de la infraestructura que necesitas inspeccionar, el dato que necesitas obtener y la frecuencia con la que debes repetir la operación.
El objetivo no es volar más: es obtener el dato adecuado para decidir antes
Una inspección aérea puede documentar aisladores, herrajes, conductores, conexiones, deformaciones y otros elementos visibles; localizar puntos calientes mediante termografía; reconstruir torres, conductores, terreno y vegetación mediante LiDAR; y repetir recorridos para comparar el estado de los activos a lo largo del tiempo. La combinación adecuada depende de si buscas detectar un defecto puntual, digitalizar un corredor, controlar vegetación o automatizar inspecciones recurrentes.

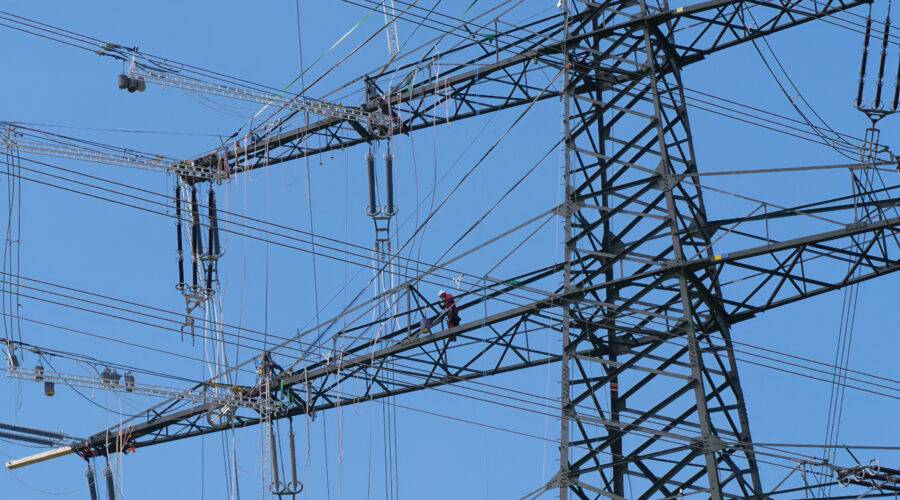

Inspección visual y térmica a distancia para revisar componentes, conexiones y anomalías sin aproximar innecesariamente el equipo a la infraestructura.

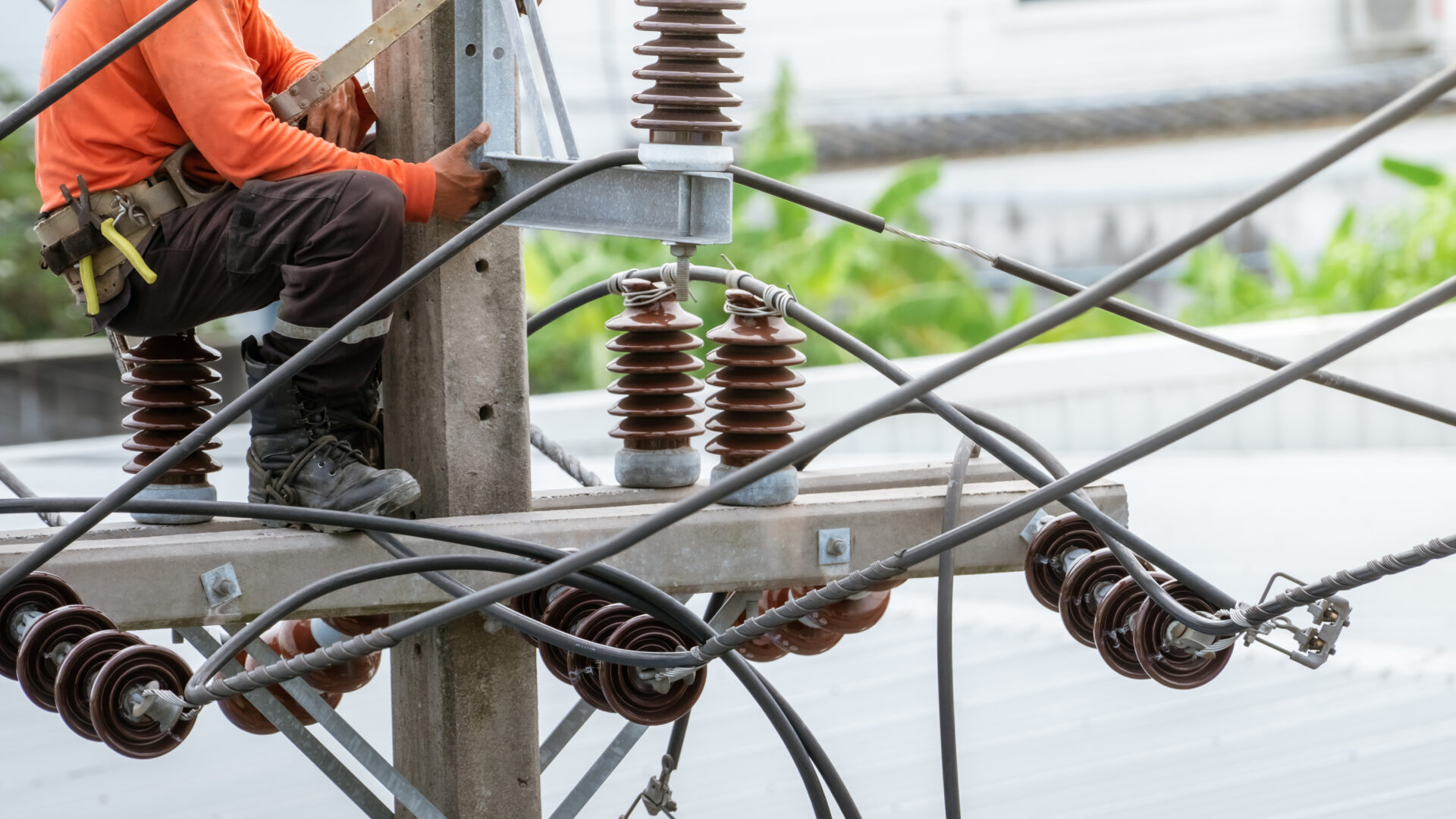

Revisión ágil de postes, aisladores, conexiones y puntos calientes con plataformas compactas y sensores visuales y térmicos.

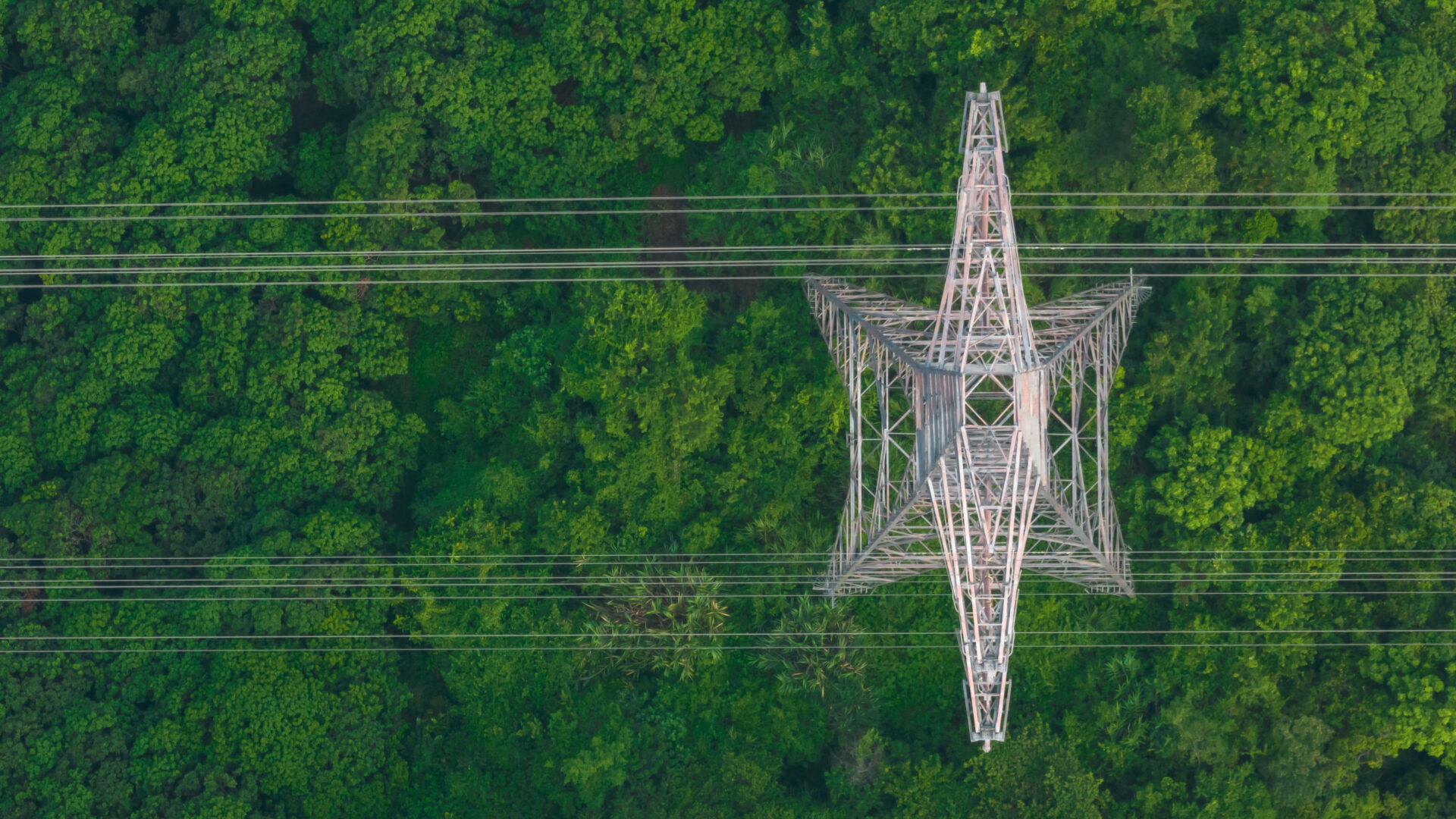

Nubes de puntos para analizar distancias entre conductores y vegetación, detectar cambios y priorizar actuaciones de mantenimiento.
Inspecciones visuales y térmicas repetibles para supervisar equipos, conexiones y componentes desde puntos de vista difíciles de obtener desde tierra.
Matrice 400 + Zenmuse H30 Series para revisar detalles desde una distancia segura

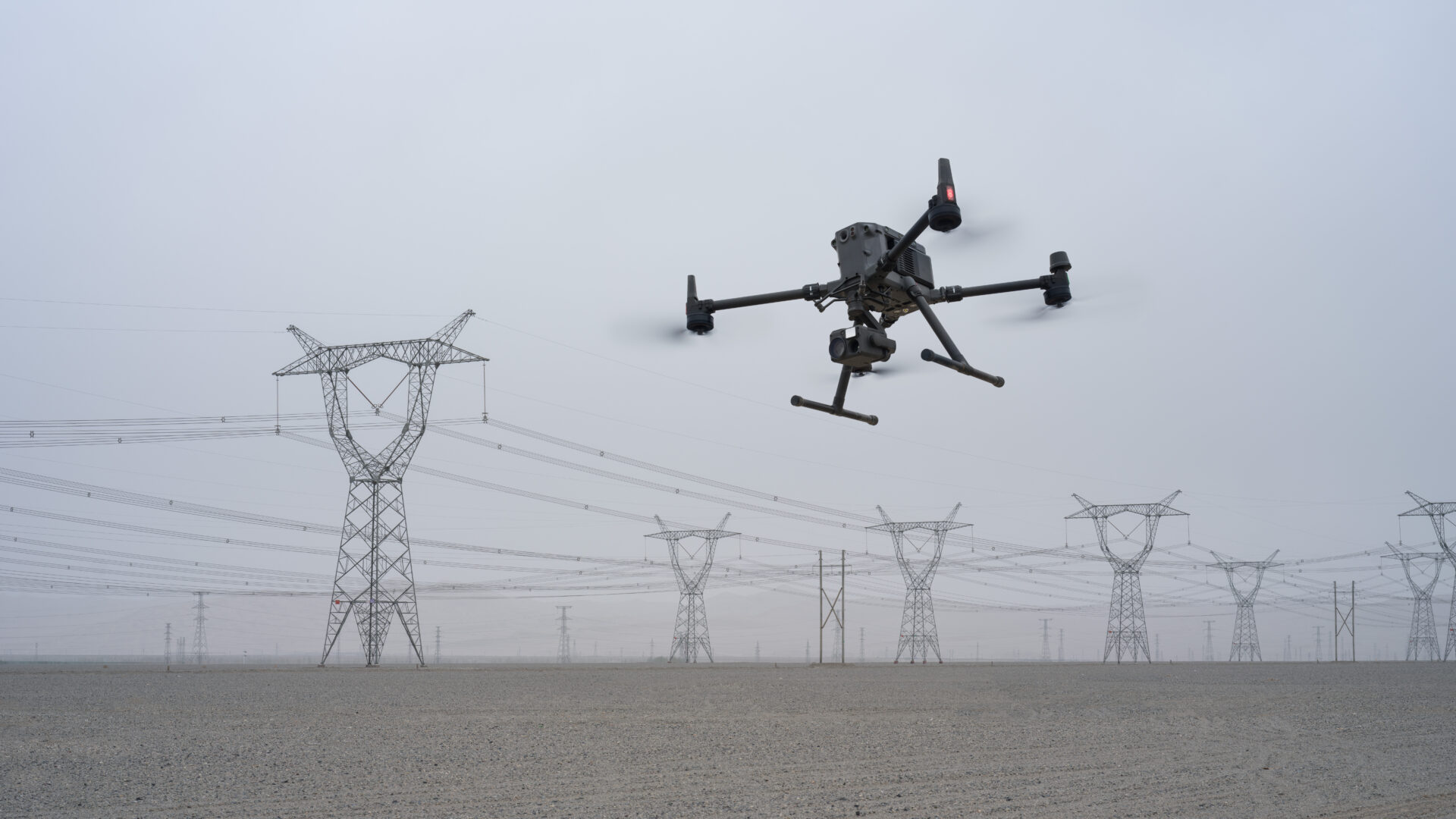

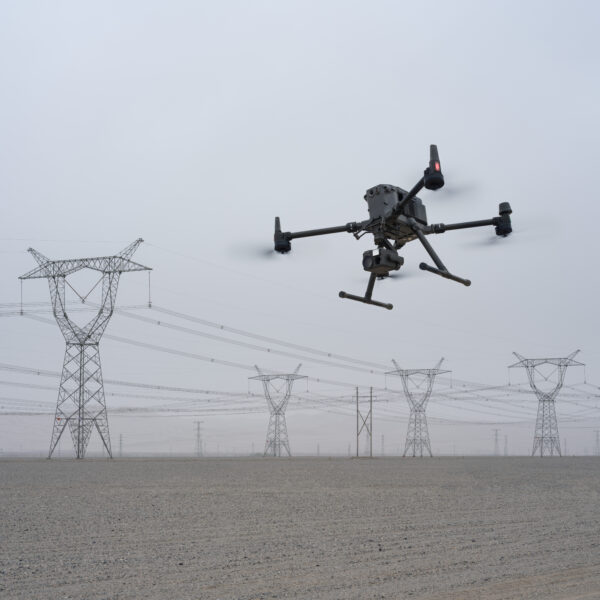

Para inspecciones detalladas de torres y líneas de alta tensión, DJI sitúa Matrice 400 junto a Zenmuse H30 Series como una de sus configuraciones de referencia.
La cámara de zoom permite revisar componentes pequeños a distancia, mientras que H30T añade termografía para localizar sobrecalentamientos y anomalías térmicas.
Matrice 400 incorpora además LiDAR rotativo y radar de ondas milimétricas para mejorar la percepción de obstáculos finos como cables durante operaciones próximas a infraestructuras eléctricas.

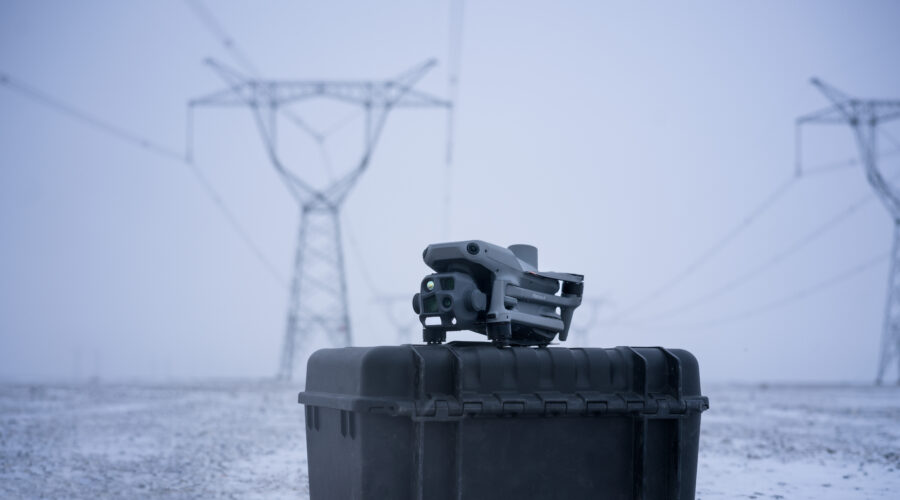

Matrice 4T combina zoom, termografía y telémetro para inspecciones ágiles
En redes de distribución, donde los activos están más próximos y dispersos, Matrice 4T ofrece una alternativa compacta para revisar postes, aisladores, herrajes y conexiones.
Sus cámaras visuales permiten trabajar con diferentes niveles de zoom y la cámara térmica facilita la localización de componentes con temperaturas anómalas.
Es una solución especialmente útil cuando se busca desplegar rápido, documentar muchos puntos y combinar inspección visual y térmica en una misma misión.
Zenmuse L3 convierte el corredor eléctrico en una nube de puntos medible
uando el objetivo no es solo fotografiar un defecto, sino conocer la geometría completa del corredor, LiDAR permite reconstruir torres, conductores, terreno y vegetación en una nube de puntos.
Zenmuse L3 es la referencia actual de DJI para adquisición LiDAR de largo alcance con Matrice 400. La función Powerline Follow puede seguir automáticamente el trazado de la línea durante la captura, reduciendo la necesidad de diseñar previamente todo el recorrido y facilitando la digitalización de líneas de transmisión y distribución.
Medir distancias y cambios ayuda a priorizar dónde actuar

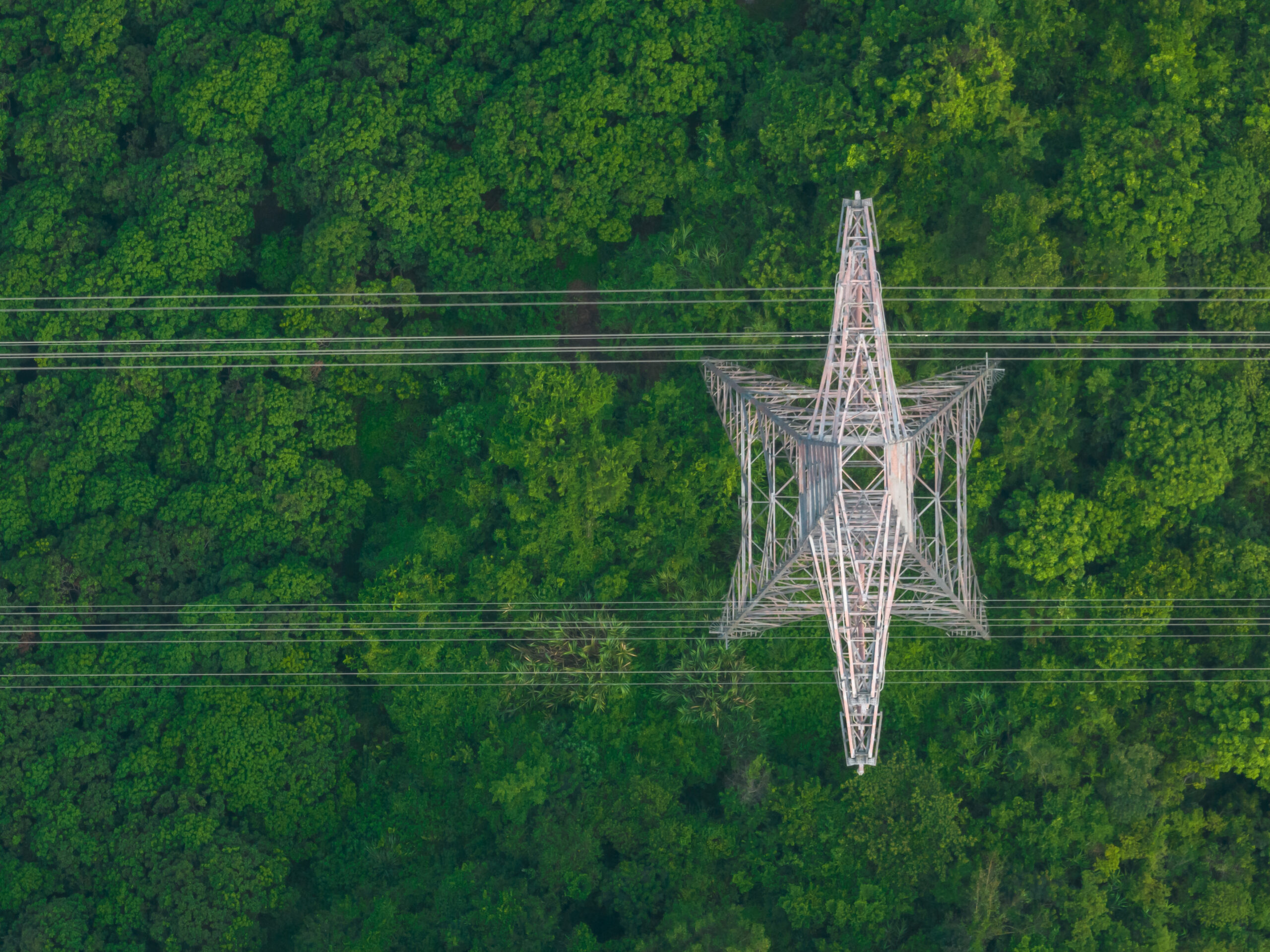

La vegetación próxima a una línea puede aumentar el riesgo de contacto, cortocircuito, incendio o interrupción del suministro. Un flujo basado en LiDAR permite capturar el corredor, clasificar la vegetación y analizar su relación con conductores y servidumbres. Al repetir la captura es posible detectar cambios y orientar las labores de poda o desbroce hacia las zonas que realmente requieren intervención, en lugar de depender únicamente de inspecciones visuales generales.
DJI Dock y FlightHub 2 permiten pasar de una misión puntual a una inspección recurrente
Sí. Los sistemas DJI Dock permite programar inspecciones recurrentes y gestionarlas de forma remota mediante FlightHub 2.
Para operaciones en las que la disponibilidad entre misiones es crítica, DJI Dock 4 introduce Matrice 5TD, O4 Ground Station y un sistema automático de intercambio de baterías que puede reducir el tiempo entre aterrizaje y nuevo despegue a menos de 45 segundos en condiciones de ensayo controladas.
DJI FlightHub 2
Centraliza planificación, ejecución y supervisión de misiones, permite trabajar sobre modelos 2D/3D y gestionar operaciones remotas con DJI Dock. En inspecciones recurrentes, ayuda a repetir rutas, revisar resultados, comparar periodos y conectar la captura con el seguimiento de incidencias.
DJI Terra y DJI Modify

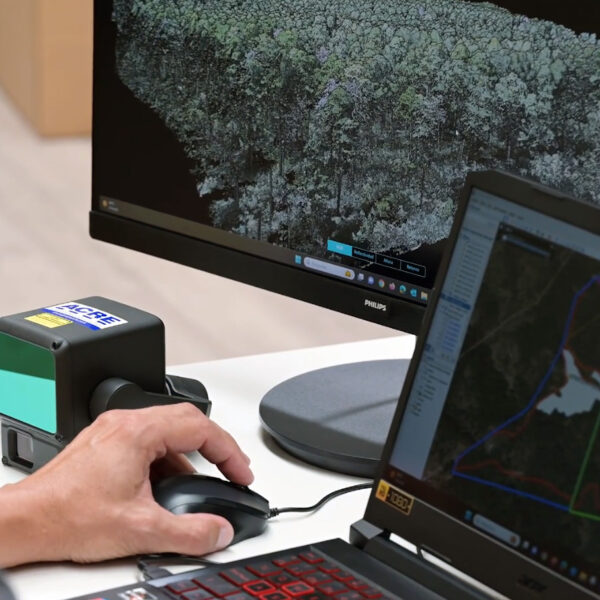

ara trabajos LiDAR, DJI Terra procesa la nube de puntos capturada con Zenmuse L3 y DJI Modify permite editar y trabajar sobre los resultados.
El flujo puede utilizarse para digitalización de activos, análisis del corredor, clasificación de vegetación y preparación de información para sistemas de mantenimiento o GIS.

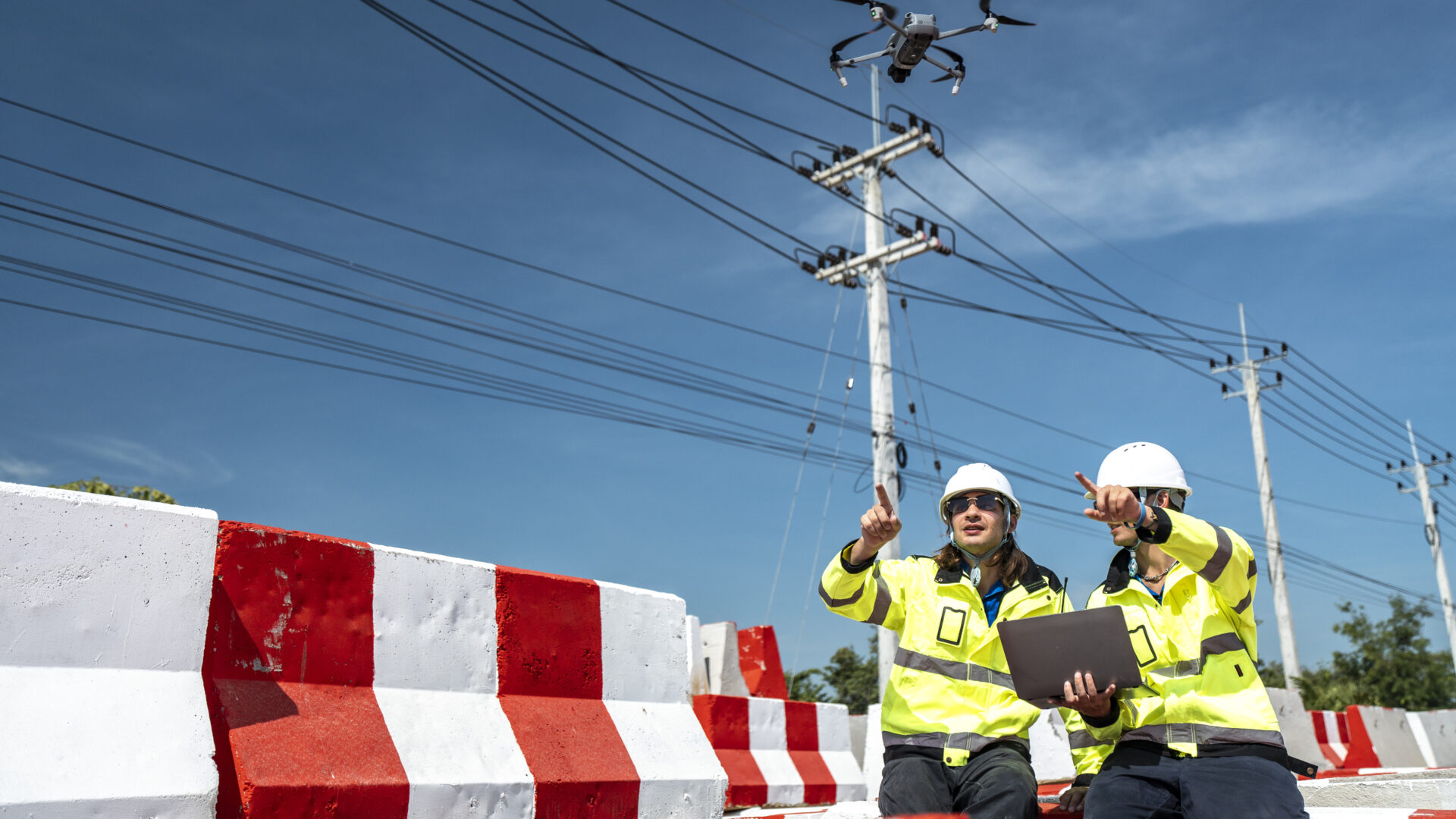

Una misión puede comenzar con una inspección manual o semiautomatizada y evolucionar hacia rutas repetibles y operaciones remotas. En este vídeo mostramos un ejemplo práctico de inspección de una torre eléctrica. En proyectos recurrentes, la ruta puede guardarse, revisarse y volver a ejecutarse para capturar los mismos puntos y comparar la evolución del activo.
Cuéntanos qué infraestructura tienes, qué dato necesitas obtener y cómo funciona hoy tu proceso de inspección. Te ayudamos a valorar la combinación de dron, sensor, software y nivel de automatización que mejor encaja con tu operación.
En ACRE diseñamos la solución a partir del caso de uso, no al revés.
Para inspecciones visuales y térmicas de alta tensión, una configuración especialmente completa es DJI Matrice 400 con Zenmuse H30 Series. Permite trabajar con zoom de largo alcance y, con H30T, incorporar termografía para localizar anomalías térmicas. La elección final debe tener en cuenta distancia al activo, nivel de detalle, autonomía y condiciones del entorno.
Cuando necesitas reconstruir torres, conductores, terreno y vegetación, LiDAR es la opción adecuada. DJI Zenmuse L3 con Matrice 400 permite capturar nubes de puntos de largo alcance y utilizar Powerline Follow para seguir automáticamente el trazado de la línea durante la adquisición.
Sí. Las rutas y waypoints permiten repetir una misión y capturar de nuevo los mismos activos desde posiciones consistentes. Con FlightHub 2 y DJI Dock, este planteamiento puede evolucionar hacia inspecciones programadas y remotas, lo que facilita comparar periodos y detectar cambios.
La inspección visual busca daños y condiciones observables en componentes; la termografía permite localizar diferencias de temperatura y posibles sobrecalentamientos; y LiDAR reconstruye la geometría del corredor en 3D. En una red eléctrica, las tres técnicas son complementarias y se eligen según la pregunta de mantenimiento que se necesita responder.
