DJI DOCK 4
Siempre presente, siempre listo

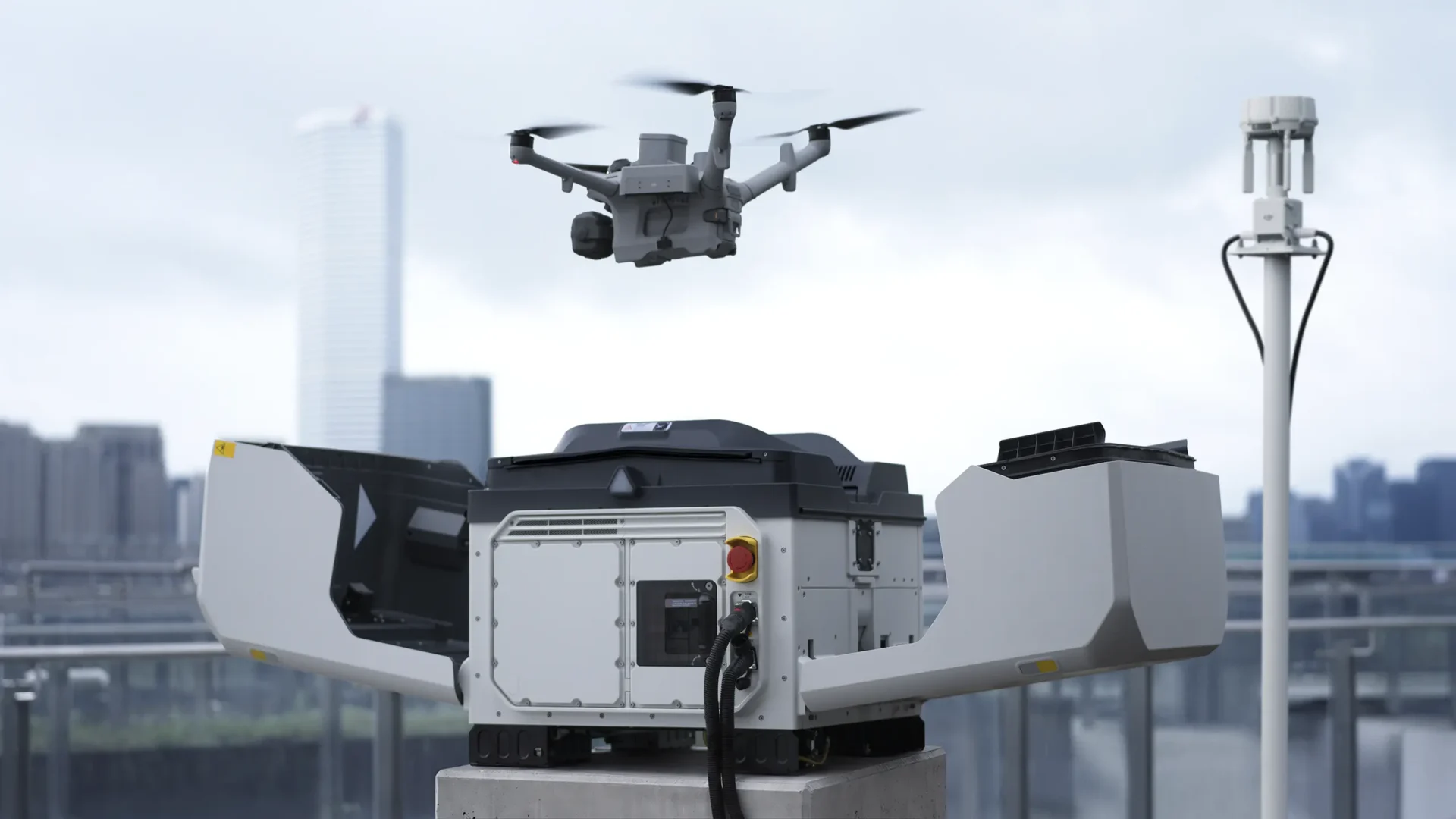

DJI DOCK 4 es una plataforma para operaciones aéreas remotas de alta disponibilidad. Su sistema automático de intercambio de baterías permite devolver el dron al aire en menos de 45 segundos, reduciendo al mínimo los tiempos de espera entre misiones.
La solución se configura con DJI Matrice 5TD, DJI O4 Ground Station y DJI FlightHub 2, necesario para gestionar las operaciones. Está orientada a seguridad pública, inspección, energía, industria e infraestructuras críticas.
Intercambio automático de batería para volver al aire en menos de 45 segundos.
Una única aeronave multisensor para operaciones visuales, térmicas, nocturnas y de respuesta.
Posicionamiento y transmisión, con posibilidad de roaming entre estaciones.
Plataforma necesaria para planificar, supervisar, automatizar y gestionar las operaciones remotas.
Arquitectura de seguridad y documentación de cumplimiento para facilitar operaciones sujetas a requisitos avanzados.
La principal evolución de DJI DOCK 4 es el intercambio automático de baterías. El cambio físico se realiza en menos de 25 segundos y el tiempo operativo desde el aterrizaje hasta un nuevo despegue puede ser inferior a 45 segundos.
El compartimento dispone de cuatro bahías y puede alojar hasta tres baterías cargadas, dejando una libre para recibir la batería utilizada por la aeronave. Además, admite carga simultánea de dos baterías y carga del 15 % al 95 % en 27 minutos a 25 °C.
Turnaround operativo entre aterrizaje y nuevo despegue
Tiempo máximo de vuelo del Matrice 5TD
Redundancia de comunicaciones para una operación más robusta
Mayor detalle térmico y superresolución hasta 2560 × 2048
Reconocimiento de hasta 17 tipos de objetivos
Sistemas de seguridad y paquete de cumplimiento para operaciones avanzadas
DJI DOCK 4: piezas de reparación gratuitas dentro de la cobertura y cobertura de daños por agua DJI
Matrice 5TD: reparaciones gratuitas dentro de la cobertura, cobertura de daños por agua, cobertura por pérdida de la aeronave y sustitución de la batería de la aeronave

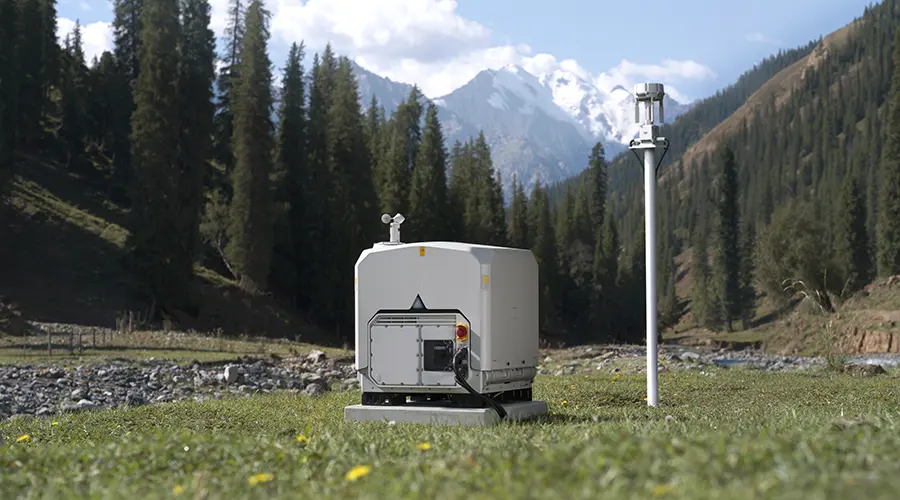

DJI O4 Ground Station Integra funciones de transmisión y posicionamiento y puede instalarse en una ubicación elevada y despejada para mejorar la línea de visión. El sistema admite roaming entre varias estaciones O4 para ampliar la cobertura en emplazamientos extensos. El alcance máximo de transmisión depende del marco regulatorio y de las condiciones del entorno: IC 40 km / SRRC 25 km / CE-MIC 12 km. En España y Portugal, la referencia aplicable es hasta 12 km bajo CE-MIC. Esta cifra de transmisión debe diferenciarse del radio operativo máximo del Matrice 5TD, especificado en 10 km.

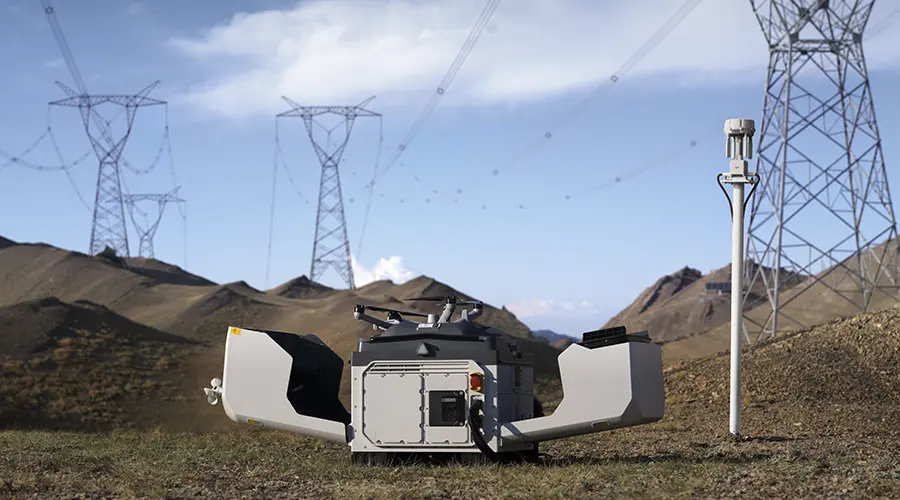

Cobertura para instalaciones de gran extensión
En despliegues con varias estaciones O4, el Matrice 5TD puede conectarse a la estación recomendada y cambiar de enlace durante el vuelo. Esta arquitectura permite diseñar cobertura para zonas amplias, puntos con señal débil o instalaciones donde una única estación no es suficiente.
O4 + doble 4G + Seamless Link Fusion
Matrice 5TD integra dos ranuras nano-SIM y puede trabajar con dos operadores móviles diferentes. FlightHub 2 combina O4 y los enlaces 4G para mejorar la continuidad de la transmisión y ayudar a identificar qué tramo de la conexión está limitando la calidad de señal.
DJI DOCK 4 combina estación, aeronave, comunicaciones, alimentación y software. El emplazamiento debe diseñarse en función del entorno, la frecuencia de misión y los requisitos operativos.

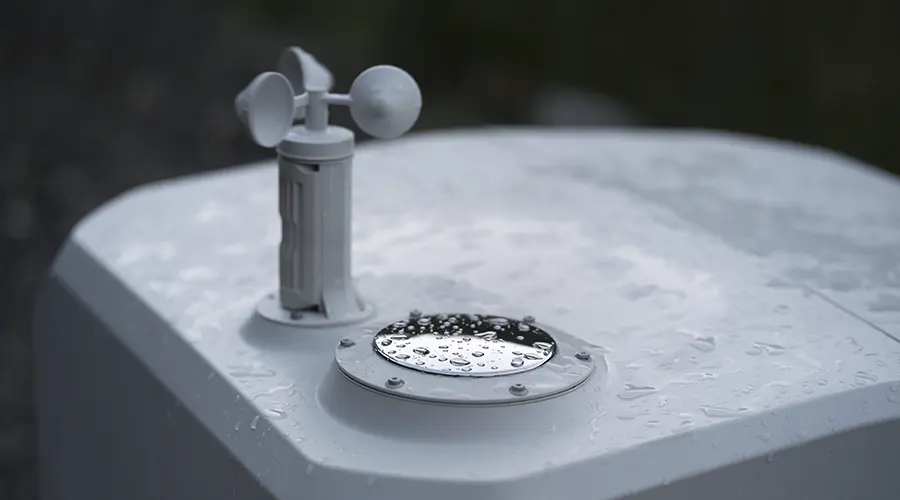

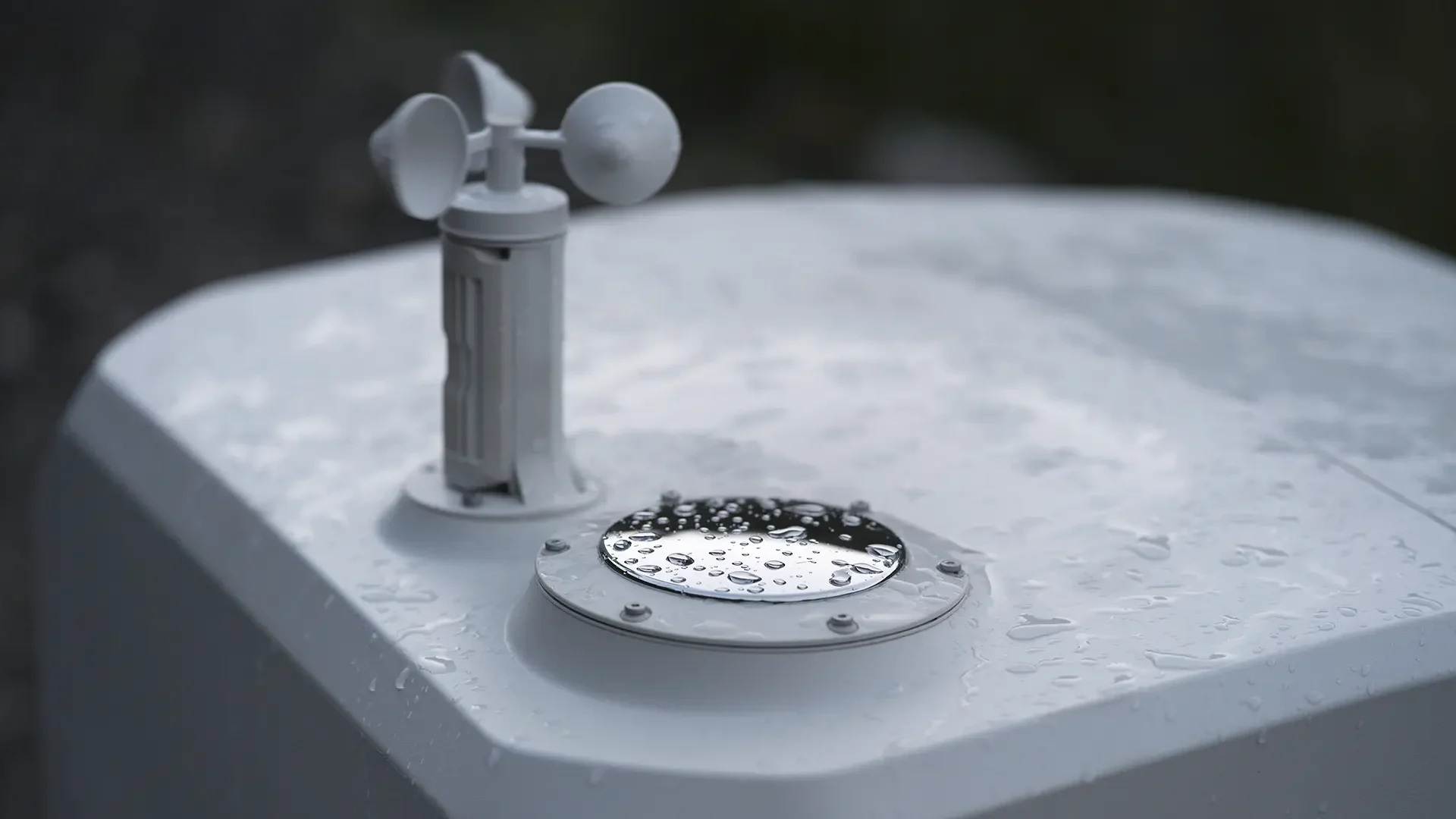

DJI DOCK 4 pesa 66 kg sin baterías ni aeronave, ocupa aproximadamente 0,41 m² y trabaja entre -40 °C y 50 °C con protección IP56. La ubicación debe considerar obstáculos, accesibilidad, viento, comunicaciones y rutas de entrada y salida.
La potencia máxima de entrada del Dock es de 2000 W. Para la instalación se recomienda dimensionar la infraestructura eléctrica por encima de 2200 W. En caso de pérdida de red, las baterías del compartimento pueden aportar alimentación de respaldo al sistema.
DJI O4 Ground Station es obligatoria en Dock 4 y concentra funciones de transmisión y RTK. Su ubicación y, cuando proceda, el uso de varias estaciones O4 deben diseñarse según la cobertura y el entorno real.
DJI DOCK 4 reduce el tiempo entre operaciones con intercambio automático de baterías y combina Matrice 5TD, O4 y FlightHub 2 para mantener una respuesta aérea remota preparada para misiones recurrentes o críticas.
El intercambio automático de baterías permite volver al aire en menos de 45 segundos y reducir el tiempo improductivo entre operaciones.
La operación remota, FlightHub 2 y DJI Enterprise App facilitan el envío, seguimiento y visualización de una misión desde el centro de control o desde el equipo de campo.

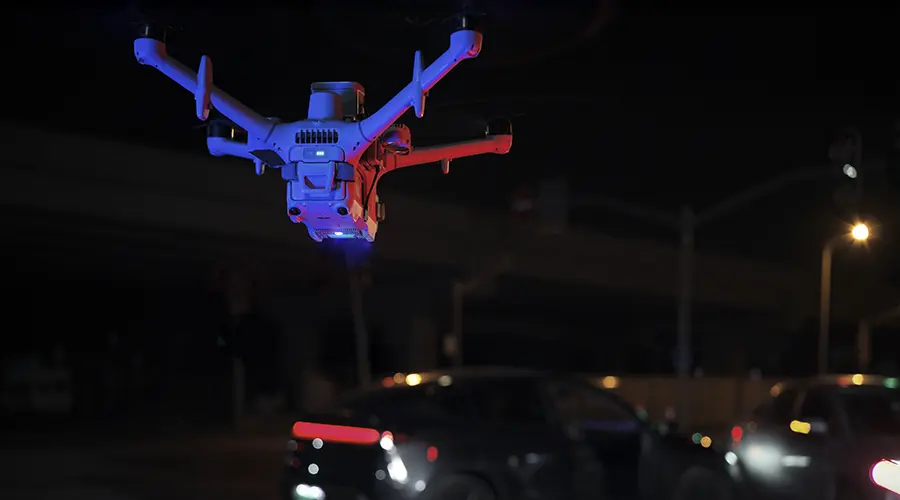

Matrice 5TD combina cámaras gran angular, teleobjetivos, térmica de alta resolución, telémetro láser y capacidades específicas para operación nocturna.
O4 Ground Station, doble 4G y roaming permiten diseñar una arquitectura de comunicaciones más robusta para emplazamientos complejos o de gran extensión.
FlightHub 2 abre más de 200 endpoints OpenAPI y permite conectar la operación con plataformas VMS, CAD, SCADA, IoT, gestión de vuelos y otros sistemas empresariales.
La solución incorpora sistemas de seguridad nativos, opciones Cloud, AIO y On-Premises y documentación de cumplimiento para facilitar proyectos con requisitos avanzados.

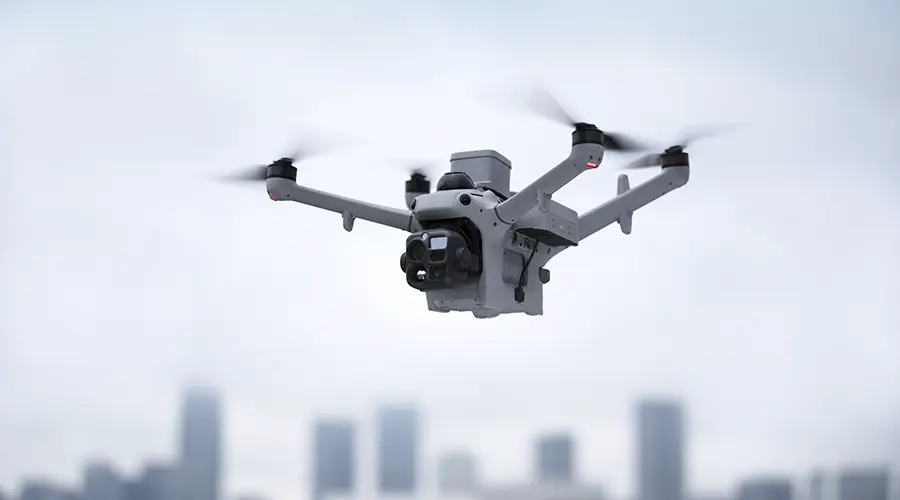

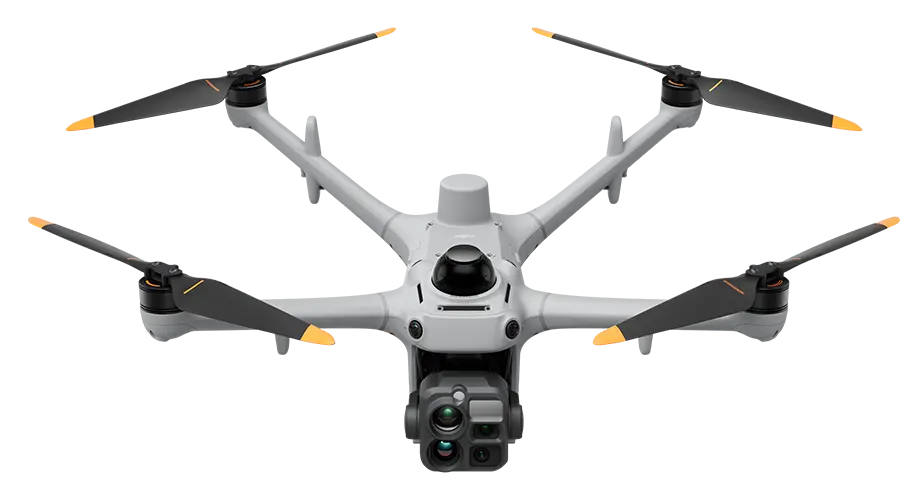

Matrice 5TD
En España y Portugal, DJI DOCK 4 se comercializa con DJI Matrice 5TD. La nueva plataforma reúne en una sola aeronave capacidades que en la generación anterior se repartían entre Matrice 4D y Matrice 4TD: operación visual, térmica, nocturna, zoom, telémetro, detección de obstáculos e integración de accesorios. Ofrece hasta 59 minutos de vuelo, velocidad FlyTo de hasta 21 m/s y un radio operativo máximo especificado de 10 km.

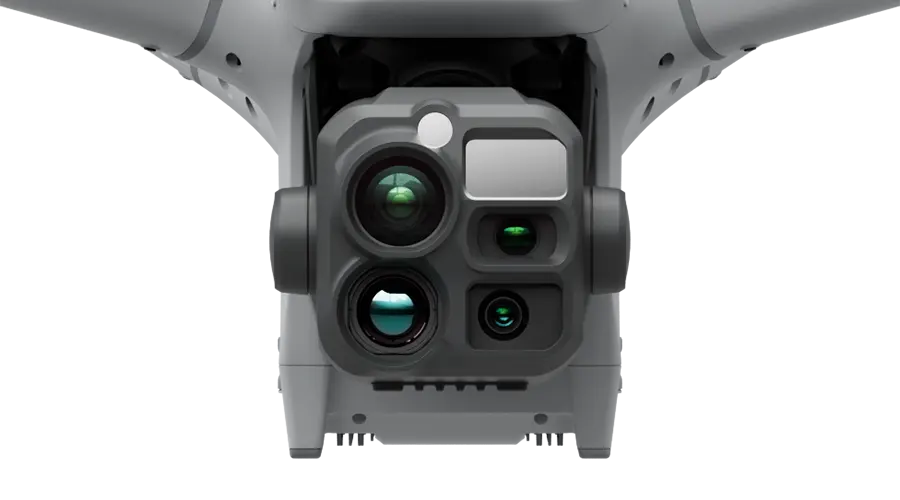

Sistema multisensor integrado:
Gran angular de 50 MP Tele medio 3× de 50 MP Tele 11× de 50 MP Zoom híbrido hasta 176× Térmica nativa 1280 × 1024 Superresolución térmica hasta 2560 × 2048 Telémetro láser hasta 3 km Iluminador NIR para operaciones nocturnas
Capacidades principales:
Intercambio de batería < 25 s Turnaround operativo < 45 s Hasta 3 baterías en el compartimento Carga 15 %–95 % en 27 min a 25 °C Temperatura de -40 °C a 50 °C Protección IP56 O4 Ground Station obligatoria FlightHub 2 necesario
DJI DOCK 4 dispone de cuatro bahías y puede mantener hasta tres baterías disponibles, dejando una posición libre para recibir la batería utilizada por el Matrice 5TD. El sistema selecciona automáticamente la batería con mayor nivel disponible y permite volver al aire en menos de 45 segundos. Las baterías se comercializan por separado del bundle Dock 4 + Matrice 5TD. El Dock admite carga simultánea de dos baterías y carga del 15 % al 95 % en 27 minutos a 25 °C.
DJI DOCK 4 y Matrice 5TD han sido diseñados para facilitar operaciones sujetas a requisitos regulatorios avanzados, incluidas configuraciones europeas C5 y C6. El Matrice 5TD integra un Flight Termination System independiente del sistema de control de vuelo y, en el paquete europeo, incorpora DJI AP1 Parachute. DJI aporta documentación de apoyo basada en MoC 2511 y MoC 2512, plantillas SORA para SAIL II, manuales de operaciones y checklists de cumplimiento. Estas capacidades facilitan la preparación de un proyecto BVLOS, pero no sustituyen las autorizaciones operacionales que correspondan en cada caso.
Funcionalidades
See. Fly. Act.: más información útil en cada misión
Del centro de operaciones al equipo de campo
FlightHub 2 y DJI Enterprise App permiten compartir vídeo en directo, solicitar misiones, seguir el vuelo y sincronizar anotaciones sobre el mapa. En escenarios de seguridad pública y respuesta a incidentes, el objetivo es reducir el tiempo desde la alerta hasta disponer de información aérea útil.
Más detalle sin acercar al técnico al riesgo
Matrice 5TD integra una cámara térmica nativa de 1280 × 1024 con superresolución hasta 2560 × 2048, modos de fusión térmica y visible y un teleobjetivo 11× con zoom híbrido hasta 176×. Su sensor RYYB y el procesamiento nocturno mejoran la captura de detalle en condiciones de baja iluminación.
Inspecciones recurrentes y trazabilidad visual

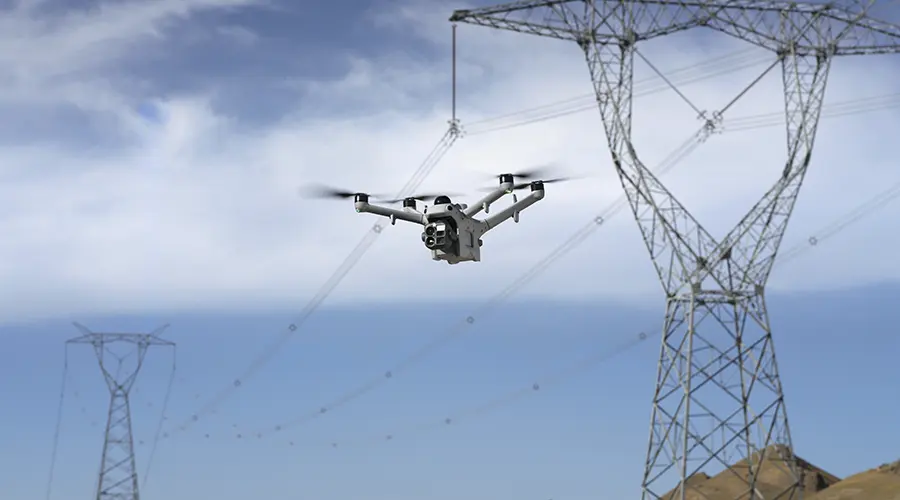

El sistema permite automatizar rutas de inspección sobre activos extensos, acercarse a un detalle con teleobjetivo o térmica y mantener un histórico georreferenciado de la instalación. FlightHub 2 permite seleccionar un punto del mapa y recuperar las fotografías capturadas previamente sobre esa ubicación, facilitando la revisión y comparación de activos.
DJI O4 Ground Station eleva fuera del Dock las funciones de transmisión y posicionamiento y puede combinarse con doble 4G y roaming entre estaciones. La distancia máxima de transmisión varía por región y normativa: IC 40 km / SRRC 25 km / CE-MIC 12 km. En España y Portugal, la referencia es hasta 12 km bajo CE-MIC. La distancia real dependerá de obstáculos, interferencias, emplazamiento y configuración. El radio operativo máximo especificado para Matrice 5TD es de 10 km.
FlightHub 2
DJI FlightHub 2: el centro de operaciones de DJI DOCK 4
DJI DOCK 4 requiere DJI FlightHub 2 para planificar, supervisar, automatizar y gestionar las operaciones, los dispositivos, los datos y el vídeo.
La política de datos, la criticidad de la operación y los requisitos IT del cliente condicionan la arquitectura de despliegue de FlightHub 2.
Despliegue en nube pública para una puesta en marcha más rápida y sin necesidad de implantar servidores propios.
Solución privada preconfigurada para organizaciones que necesitan mayor control sobre infraestructura y datos con menor complejidad de integración.
Despliegue dentro de la infraestructura del cliente. Puede escalar a arquitecturas en cluster con alta disponibilidad, balanceo de carga, replicación y backups para operaciones críticas.
FlightHub 2 amplía el valor del Dock más allá del vuelo automático: organiza operaciones, conecta al equipo de campo, analiza información e integra el sistema con otras plataformas.
Matrice 5TD puede reconocer hasta 17 tipos de objetivos a bordo, incluyendo personas, vehículos, humo, fuego y determinados animales u objetos, reduciendo la dependencia de análisis exclusivamente manual.
Permite llevar parte de la operación al móvil: vídeo en directo, solicitudes de vuelo, calendario y anotaciones sincronizadas para equipos de campo y centros de control.
FlightHub 2 dispone de más de 200 endpoints OpenAPI para integrar dispositivos, misiones, vídeo y datos con dashboards, VMS, CAD, SCADA, IoT, UTM y otras plataformas.
Próximamente, nuevas capacidades de FlightHub 2 ampliarán la creación de rutas, workflows, comandos de vuelo y generación de informes mediante lenguaje natural. La disponibilidad dependerá de la versión y del roadmap de DJI.
El sistema combina medidas de seguridad integradas en la aeronave con documentación de cumplimiento y opciones de despliegue para clientes con requisitos técnicos y regulatorios exigentes.
En la configuración europea, Matrice 5TD incorpora DJI AP1 Parachute. Pesa 107 g, requiere una altura mínima de despliegue de 35 m AGL y reduce la velocidad terminal a 6 m/s o menos. Está validado según ASTM F3322 y debe sustituirse después de un despliegue. Si supera los self-tests, no requiere inspección de fábrica durante tres años.
El Flight Termination System está integrado de serie en Matrice 5TD y opera de forma independiente del sistema principal de control de vuelo. El paquete europeo contempla clases C5 y C6 y documentación basada en MoC 2511 y MoC 2512 para facilitar la preparación de operaciones avanzadas.
FlightHub 2 incorpora medidas de cifrado, control de acceso y audit logging, ha sido evaluado frente a requisitos NIS2 y cuenta con certificación ISO 27001. Para organizaciones críticas existen opciones privadas, On-Premises y despliegues en cluster.
El núcleo de la solución en España y Portugal está formado por DJI DOCK 4 + DJI Matrice 5TD, DJI O4 Ground Station y DJI FlightHub 2 —necesario para la operación—. Las baterías se comercializan por separado y deben dimensionarse según la frecuencia de misión.
El ecosistema puede incorporar AL2 Spotlight, AS2 Speaker, soportes de accesorios y hélices low-noise anti-ice. En el paquete europeo, Matrice 5TD incorpora DJI AP1 Parachute. El sistema está preparado para seguir ampliando capacidades mediante firmware, software, APIs y nuevas funciones del roadmap DJI.
DJI Care Enterprise Plus permite proteger la inversión y reducir la incertidumbre asociada a reparaciones y daños durante la operación profesional.
Coberturas específicas para y Matrice 5TD según las condiciones vigentes de DJI Care Enterprise Plus.
Un plan de cobertura adecuado ayuda a reducir el impacto operativo de averías o daños en una infraestructura de misión crítica.
Una solución DJI DOCK 4 requiere algo más que suministrar hardware: diseño del emplazamiento, configuración de O4 y FlightHub 2, instalación, puesta en marcha, mantenimiento y soporte. ACRE acompaña el proyecto durante la implantación y la vida útil del sistema dentro de las condiciones establecidas por DJI.
Diseño de la solución, puesta en marcha y soporte de técnicos especializados en el ecosistema profesional DJI.
Intervenciones de mantenimiento y reparación dentro del alcance y las condiciones autorizadas por DJI.
DJI DOCK 4 con Matrice 5TD amplía las posibilidades de las operaciones aéreas remotas y automatizadas en entornos industriales, energéticos, de seguridad y de supervisión de infraestructuras. Su sistema de intercambio automático de baterías reduce los tiempos entre misiones y mejora la disponibilidad operativa del dron. La solución se integra con DJI FlightHub 2 para planificar, supervisar y gestionar vuelos, datos y dispositivos desde una plataforma centralizada. DJI O4 Ground Station aporta conectividad y posicionamiento dentro de la arquitectura del sistema, mientras Matrice 5TD combina cámaras visuales y térmicas, zoom, telémetro y sensores de seguridad. DJI Dock 4 está orientado a proyectos de inspección, vigilancia, emergencias, energía, industria e infraestructuras críticas que requieren operaciones recurrentes, remotas y escalables.
Especificaciones
Peso total
66 kg sin baterías en el compartimento y sin aeronave
Dimensiones con cubierta abierta
1750 × 640 × 550 mm<
Dimensiones con cubierta cerrada
639 × 640 × 836 mm
Voltaje de entrada
100–240 V AC, 50/60 Hz
Potencia máxima de entrada
2000 W
Infraestructura eléctrica recomendada
Más de 2200 W
Temperatura de funcionamiento
-40 °C a 50 °C
Protección
IP56
Velocidad máxima de viento para aterrizaje
12 m/s
Altitud máxima de operación
5000 m
Sistema de transmisión
DJI O4 Enterprise Enhanced mediante DJI O4 Ground Station
Método de carga
Intercambio automático de baterías + carga inalámbrica de respaldo
Tiempo de cambio de batería
Menos de 25 segundos
Turnaround operativo
Menos de 45 segundos
Carga de batería
15 % a 95 % en aproximadamente 27 minutos
Baterías en el compartimento
Hasta 3 baterías cargadas en 4 compartimentos
RTK y comunicaciones
DJI O4 Ground Station
Climatización
Aire acondicionado mediante compresor
Peso de despegue
2600 g con hélices
Peso máximo de despegue
3050 g
Dimensiones
393 × 477 × 230 mm, sin hélices
Velocidad horizontal máxima
21 m/s en FlyTo / 15 m/s en otros modos
Resistencia máxima al viento
Tiempo máximo de vuelo
59 minutos
Tiempo máximo de vuelo estacionario
55 minutos
Radio operativo máximo
10 km
Distancia máxima de vuelo
53 km

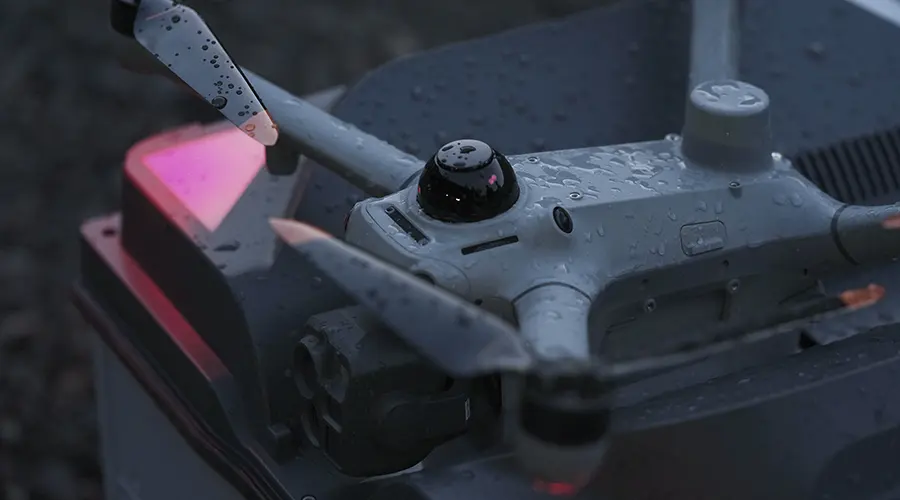

IP55
Zoom
16× digital / hasta 176× híbrido
Cámara gran angular
1/0,98" CMOS, 50 MP, 23,5 mm, f/1.8
Telémetro láser
Hasta 3000 m con 25 % de reflectividad

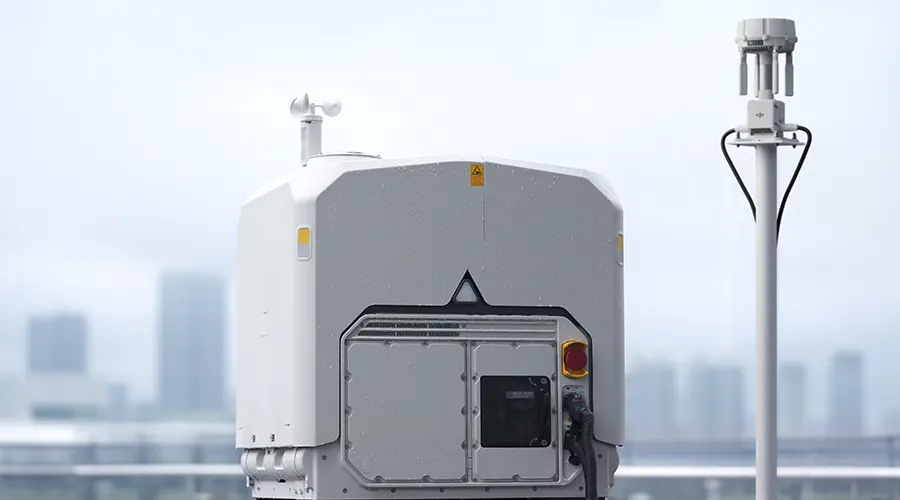

Detección de obstáculos
Visión en color + LiDAR + radar de ondas milimétricas + 3D IR
Transmisión
DJI O4 Enterprise Enhanced
Alcance de transmisión
Hasta 40 km IC / 25 km SRRC / 12 km CE-MIC, según regulación y condiciones
*
Las prestaciones y alcances indicados dependen de las condiciones de operación, configuración del sistema y normativa aplicable.
