La calibración radiométrica es el proceso que permite transformar los valores registrados por una cámara multiespectral en datos de reflectancia que puedan compararse de forma consistente.
Durante un vuelo con dron, las condiciones de iluminación pueden variar por cambios en la posición del sol, presencia de nubes o diferencias entre distintas horas del día. Estas variaciones afectan a la cantidad de luz que llega al sensor y, por tanto, a los valores registrados en las imágenes.
Mediante una correcta calibración de cámaras multiespectrales es posible reducir el efecto de estas variaciones y obtener datos más homogéneos entre diferentes vuelos.
Esto resulta especialmente importante cuando se pretende comparar la evolución de un cultivo, analizar cambios temporales o generar índices de vegetación a partir de campañas realizadas en distintas fechas.
La calibración no corrige únicamente la imagen visual, sino que busca mejorar la consistencia de los valores radiométricos utilizados posteriormente durante el procesamiento y el análisis.
En trabajos de agricultura de precisión, esta consistencia resulta especialmente importante cuando se comparan campañas realizadas en diferentes fechas

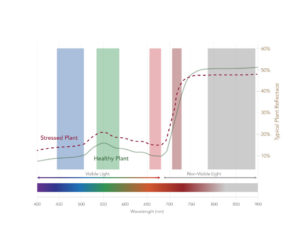

En un análisis multiespectral, los valores registrados por la cámara dependen no solo de la superficie observada, sino también de las condiciones de iluminación existentes en el momento de la captura.
Si estas condiciones cambian entre vuelos, dos zonas similares pueden ofrecer respuestas diferentes aunque el estado real del cultivo no haya variado de forma significativa.
La calibración radiométrica ayuda a reducir este efecto y permite trabajar con datos más consistentes entre distintas campañas.
Esto es especialmente importante cuando se comparan parcelas, se realizan vuelos en diferentes fechas o se analiza la evolución temporal de un cultivo mediante índices de vegetación.
Sin una metodología de calibración adecuada, parte de las diferencias observadas puede deberse a cambios de iluminación y no necesariamente a variaciones reales en la vegetación.
La respuesta registrada por una cámara multiespectral puede verse afectada por distintos factores ambientales y operativos, por lo que es importante tenerlos en cuenta antes de comparar datos entre vuelos.
La iluminación solar es uno de los factores principales. La altura del sol, la presencia de nubes y los cambios de luz durante la misión pueden modificar la cantidad de radiación que llega a la superficie y, en consecuencia, la señal registrada por el sensor.
También influyen aspectos como la hora del vuelo, la orientación de las superficies, las sombras y las condiciones atmosféricas.
En campañas realizadas en diferentes fechas, estas variaciones pueden hacer que una misma zona presente valores distintos aunque su estado no haya cambiado de forma significativa.
Por este motivo, la calibración radiométrica debe acompañarse de una metodología de captura consistente, intentando mantener condiciones de vuelo comparables siempre que sea posible.
Para realizar una calibración radiométrica de forma consistente es necesario contar con referencias que permitan relacionar la señal registrada por la cámara con las condiciones reales de iluminación
Uno de los elementos más utilizados es el panel de reflectancia calibrado, una superficie con valores de reflectancia conocidos que se fotografía antes y, en muchos casos, después del vuelo.
También puede utilizarse un sensor de luz descendente o DLS, encargado de registrar las condiciones de iluminación durante la misión y ayudar a compensar variaciones producidas por cambios en la radiación solar.
Además de estos elementos, es importante mantener una planificación de vuelo coherente y registrar información sobre las condiciones de captura.
La combinación de referencias de reflectancia, datos de iluminación y una metodología de vuelo consistente facilita la obtención de resultados comparables entre distintas campañas.

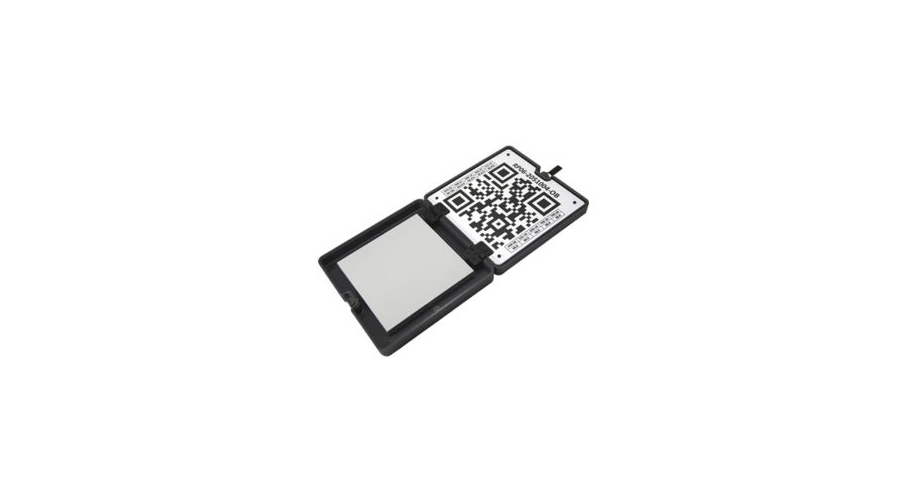

El panel de reflectancia calibrado proporciona una referencia conocida que puede utilizarse para ajustar los valores registrados por la cámara multiespectral.
Antes del vuelo, conviene colocar el panel sobre una superficie estable y realizar una captura con el sensor procurando que esté correctamente iluminado y sin sombras que alteren la medición. En muchos flujos de trabajo también se realiza una segunda captura del panel al finalizar la misión. Esto permite disponer de referencias correspondientes al inicio y al final del vuelo.
Durante la toma es importante evitar reflejos directos, sombras proyectadas por el operador o el dron y cualquier elemento que pueda modificar artificialmente la respuesta del panel. Estas imágenes de referencia se utilizan posteriormente durante el procesamiento para ayudar a convertir los valores registrados por el sensor en datos de reflectancia más consistentes.

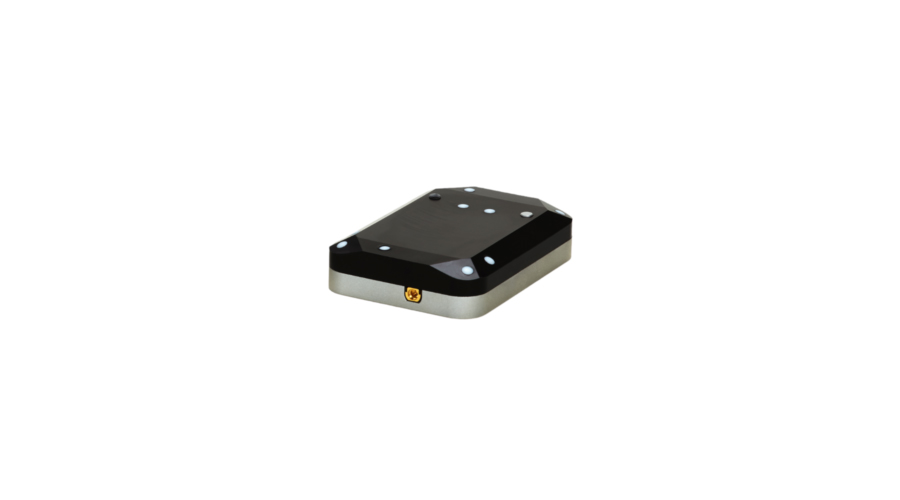

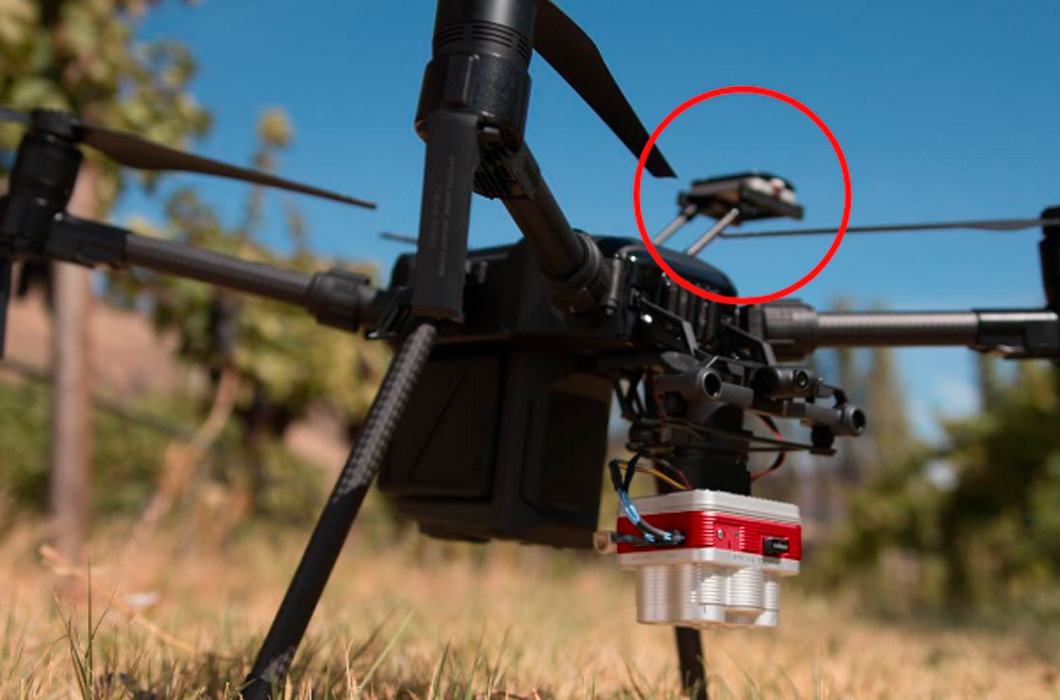

El sensor de luz descendente (DLS) registra las condiciones de iluminación ambiental durante el vuelo y aporta información útil para compensar cambios en la radiación solar
Este tipo de sensor mide la luz incidente mientras el dron realiza la misión, lo que permite tener en cuenta variaciones provocadas por nubes, cambios de orientación o diferencias en la intensidad de la iluminación.
Cuando se utiliza junto con una cámara multiespectral, el DLS ayuda a mejorar la consistencia radiométrica de las imágenes captadas a lo largo del vuelo.
Para obtener resultados fiables, conviene comprobar que el sensor esté correctamente instalado, orientado y libre de elementos que puedan generar sombras o interferencias.
Los datos registrados por el DLS se incorporan posteriormente al flujo de procesamiento para ayudar a normalizar las imágenes y facilitar la comparación entre diferentes zonas o campañas.
Para obtener datos comparables, conviene integrar la calibración radiométrica dentro del flujo habitual de cada misión
Antes del despegue, se recomienda realizar una captura del panel de reflectancia calibrado en condiciones de iluminación representativas del momento del vuelo. La cámara debe registrar el panel de forma clara, evitando sombras, reflejos o inclinaciones que puedan alterar la referencia.
Durante la misión, si el sistema incorpora un sensor DLS, este registra las variaciones de iluminación que se producen mientras el dron está en vuelo.
Al finalizar, puede realizarse una segunda captura del panel para disponer de una referencia adicional correspondiente a las condiciones de luz al término de la misión.
Mantener siempre el mismo procedimiento de calibración ayuda a mejorar la consistencia de los datos y facilita la comparación entre vuelos realizados en fechas diferentes.
Una calibración incorrecta puede introducir diferencias en los datos que después se interpreten erróneamente como cambios reales en el cultivo.
Uno de los errores más habituales es realizar la captura del panel de reflectancia con sombras, reflejos o una iluminación poco representativa de las condiciones del vuelo.
También puede afectar utilizar configuraciones diferentes entre campañas, variar demasiado la hora de captura o comparar vuelos realizados bajo condiciones de iluminación muy distintas.
En sistemas que incorporan sensor DLS, una instalación incorrecta o una obstrucción parcial del sensor puede reducir la calidad de la información registrada sobre la luz incidente.
Otro error frecuente es tratar los datos calibrados como un resultado definitivo. La calibración radiométrica mejora la consistencia de las imágenes, pero la interpretación de índices y mapas debe complementarse con observaciones de campo y contexto agronómico.
Cuando se realizan vuelos en distintas fechas, la calibración radiométrica resulta especialmente importante para poder comparar los datos obtenidos en cada campaña.
Sin una referencia adecuada, las diferencias de iluminación entre vuelos pueden generar cambios aparentes en los valores registrados por la cámara, aunque el estado del cultivo no haya variado de forma significativa.
Una metodología de calibración consistente ayuda a reducir este efecto y facilita el seguimiento de la evolución de una parcela a lo largo del tiempo.
Esto permite comparar con mayor fiabilidad mapas e índices de vegetación, identificar tendencias y estudiar cambios espaciales o temporales dentro del cultivo.
Aun así, cualquier diferencia detectada debe interpretarse junto con información de campo y otros datos agronómicos antes de extraer conclusiones.

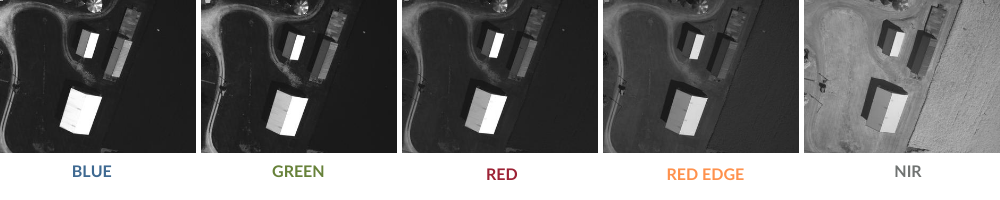

Las cámaras multiespectrales MicaSense se utilizan habitualmente en flujos de trabajo de teledetección en los que es importante mantener una referencia radiométrica consistente entre vuelos.
En este tipo de sistema, la calibración puede combinar capturas de un panel de reflectancia con la información registrada por un sensor de luz descendente, como el DLS, para tener en cuenta las condiciones de iluminación durante la misión.
El objetivo no es únicamente mejorar el aspecto visual de las imágenes, sino conseguir datos más comparables para su posterior procesamiento y análisis.
Este flujo resulta especialmente útil cuando se pretende comparar campañas realizadas en distintas fechas, generar índices de vegetación o analizar cambios en una parcela a lo largo del tiempo.
En cualquier caso, el procedimiento concreto debe adaptarse al modelo de cámara, al software de procesamiento y a la metodología definida para cada proyecto.
Es el proceso que permite convertir o normalizar los valores registrados por una cámara multiespectral para obtener datos de reflectancia más consistentes y comparables.
Porque las condiciones de iluminación pueden cambiar entre vuelos o incluso durante una misma misión. La calibración ayuda a reducir el efecto de esas variaciones sobre los datos registrados.
Proporciona una referencia con valores conocidos que puede utilizarse durante el procesamiento para ajustar los datos captados por la cámara.
El sensor de luz descendente registra las condiciones de iluminación durante el vuelo y aporta información útil para compensar variaciones en la radiación solar.
En muchos flujos de trabajo resulta útil realizar una captura del panel antes del despegue y otra al finalizar la misión para disponer de referencias correspondientes a ambos momentos.
Sí. Una metodología de calibración consistente facilita la comparación de mapas, índices de vegetación y datos obtenidos en diferentes fechas.
No. Mejora la consistencia radiométrica de los datos, pero los resultados siguen dependiendo de la planificación del vuelo, las condiciones de captura, el procesamiento y la interpretación posterior.
En ACRE podemos ayudarte a definir un flujo de trabajo adecuado para la calibración radiométrica de cámaras multiespectrales, desde la captura de referencias hasta el procesamiento posterior de las imágenes
Si trabajas con sensores MicaSense u otros sistemas multiespectrales, una metodología de calibración bien definida puede facilitar la comparación entre vuelos y mejorar la consistencia de mapas e índices obtenidos en distintas campañas
