Tcp MDT Photovoltaic de aplitop. Diseño de proyectos fotovoltaicos.

Tcp MDT Photovoltaic

Optimización de proyectos topográficos en instalaciones fotovoltaicas

Tcp MDT Photovoltaic, fruto de la colaboración con SOLTEC, está pensada para facilitar los trabajos topográficos en proyectos de instalaciones fotovoltaicas. Se establecen zonas con criterios de pendientes máximas, desniveles, tolerancias y otros factores, y se sitúan diferentes tipos de seguidores sobre el terreno.

Cuenta con herramientas para solucionar problemas con las pendientes, saltos y otras, creando un modelo de suelo final, que consigue optimizar al máximo el movimiento de tierras. Asimismo, incluye la producción de informes para mediciones y replanteo, mapas y modelos 3D, que pueden exportarse a OpenBIM y otros formatos.

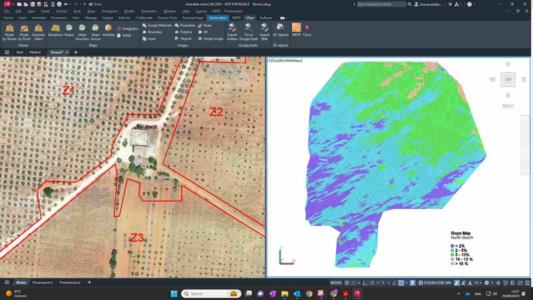

Análisis del Terreno

El software facilita el diseño del proyecto al mostrar el terreno natural en 3D y permitir el cálculo de sus pendientes en las direcciones Norte-Sur y Este-Oeste, usando colores y etiquetas personalizadas. También se pueden ver los desniveles entre los seguidores solares en el plano horizontal. El proyecto se organiza en zonas que se pueden configurar de manera individual o colectiva, teniendo en cuenta las pendientes máximas permitidas, las distancias y las diferencias de altura entre los seguidores, y las tolerancias positivas y negativas, entre otros aspectos.

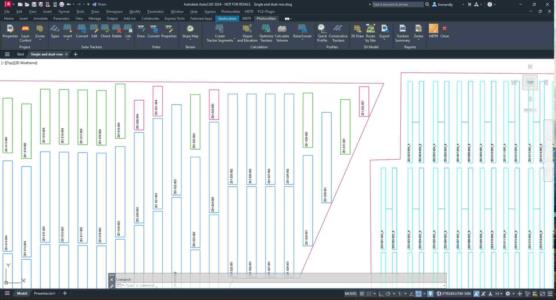

Diseño de la Instalación

Para clasificar los diferentes seguidores solares, se pueden especificar propiedades como la marca y el modelo, las dimensiones físicas, la localización y los tipos de soportes, el número de paneles, la potencia, etc. La disposición sobre el suelo se puede hacer de forma asistida o mediante la conversión de objetos de un dibujo CAD. Los seguidores solares y los soportes se asignan números automáticamente y se pueden relacionar con referencias externas.

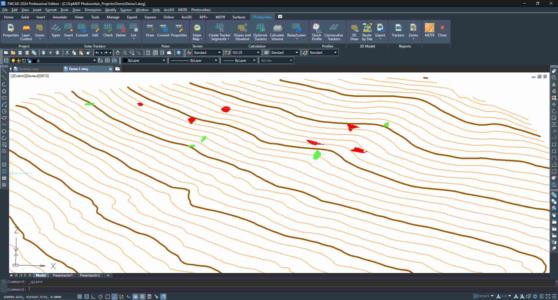

Cálculo y Optimización

El análisis de las pendientes longitudinales y transversales de cada seguidor solar permite ajustar la rasante más adecuada a los parámetros y tolerancias del proyecto. El sistema optimiza automáticamente las diferencias de cota que superan estos umbrales, y ofrece herramientas interactivas para corregir errores con las pendientes, saltos entre seguidores solares y otros aspectos.
El modelo de suelo final se genera tras revisar las incidencias, logrando una máxima optimización del movimiento de tierras.

Resultados

TcpMDT Photovoltaic permite elaborar informes completos de áreas, seguidores y soportes solares, con diferentes niveles de detalle, que se pueden exportar a Excel y otros formatos, así como enviar a dispositivos de medición para el replanteo en campo con GNSS o estación total.
La información gráfica se organiza por capas que facilitan la creación de planos, tablas y listados para la memoria del proyecto, además del modelo 3D de la instalación, que ofrece una representación realista sobre el terreno final.
Asimismo, este modelo se puede exportar a IFC con todas las propiedades asociadas, para su integración en flujos de trabajo OpenBIM.
