Sistema de medición térmica sin contacto para componentes electrónicos
Tanto si el objetivo es la prueba de productos o una investigación científica, el calor puede ser un indicador importante del funcionamiento de un sistema.
2849 €
Este sistema de termografía para electrónica ya no se comercializa

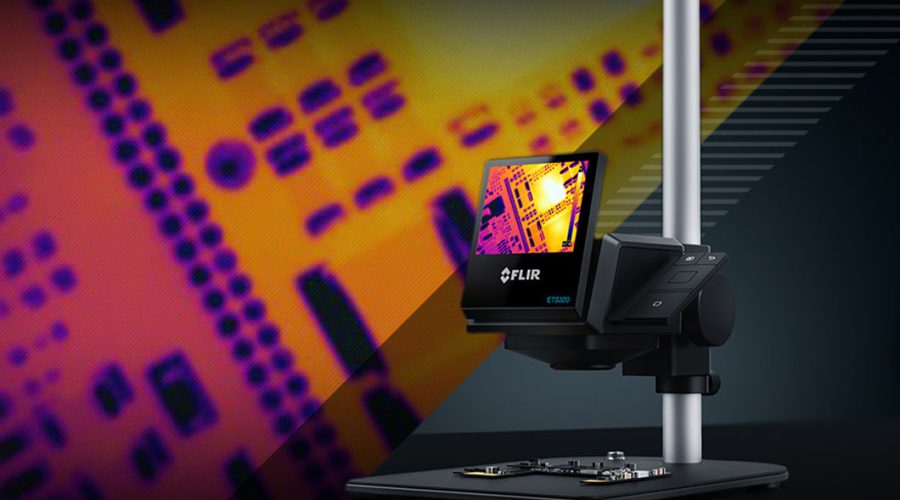

El FLIR ETS320 fue una cámara termográfica de sobremesa diseñada específicamente para la inspección de componentes electrónicos y placas de circuito impreso, con resolución de 320×240 píxeles y software integrado para la detección de puntos calientes. Actualmente este modelo está descatalogado. Si necesita una alternativa, soporte o asesoramiento sobre soluciones de termografía para electrónica, contacte con ACRE y le orientamos sin compromiso.
Precisión
±3 °C (±3,6 °F) o ±3 % de lectura, para temperatura ambiente de 10 a 35 °C (de 50 a 95 °F)
Tipo de detector
Microbolómetro no refrigerado
Directivas y regulaciones
Resolución de IR
320 × 240 (76 800 píxeles)
NETD
<60 mK
Tamaño del embalaje
2,9 kg (6,4 lb)
Sensibilidad térmica/NETD
<0,06°C
Tamaño de punto con enfoque mínimo
170 µm
Tiempo operativo de la batería
Aprox. 4 horas a 25 °C (77 °F) de temperatura ambiente y uso típico
Tipo de batería
Batería de iones de litio, cargadas en la cámara
Tiempo de carga
2,5 horas al 90 % de capacidad
Interfaz
USB Micro: transferencia de datos desde y hacia dispositivos PC y Mac
Pantalla
LCD de 3″ de 320 × 240 píxeles en color
Lentes disponibles
NA
Número F de la cámara
f/1.5
Tamaño de la cámara (L. × An. × Al.)
22 × 15 × 30 cm (8,7 × 5,9 × 11,8″)
Lentes de aproximación/microscopios
Número F
1,5
Campo de visión (FOV)
45° × 34°
Distancia focal fija
70 mm ±10 mm
Frecuencia de la imagen
9 Hz
Transmisión de vídeo IR no radiométrico
Vídeo coloreado sin comprimir mediante USB
Transmisión de vídeo IR radiométrico
Totalmente dinámica a PC (FLIR Tools/Tools+) mediante USB
Rango espectral
7,5 – 13,0 µm
Área
Cuadro con máx./mín.
Corrección de temperatura aparente reflejada
Automática, basada en la entrada de la temperatura reflejada
Medidor puntual
Punto central
Corrección de emisividad
Variable de 0,1 a 1,0
Tabla de emisividad
Tabla de materiales predefinidos
Rango de temperatura operativa
De 10 a 40 °C (de 50 a 104 °F)
Rango de temperatura de almacenamiento
De -40 a 70 °C (de -40 a 158 °F)
Protección y golpes y vibraciones
IP 40 (IEC 60529)
Formato de archivo de imagen
JPEG radiométrico estándar, datos de medición de 14 bits incluidos
