Ecosonda para drones: Tecnología avanzada en detección subacuática

Descubre las ecosondas para drones, perfectas para obtener datos subacuáticos precisos

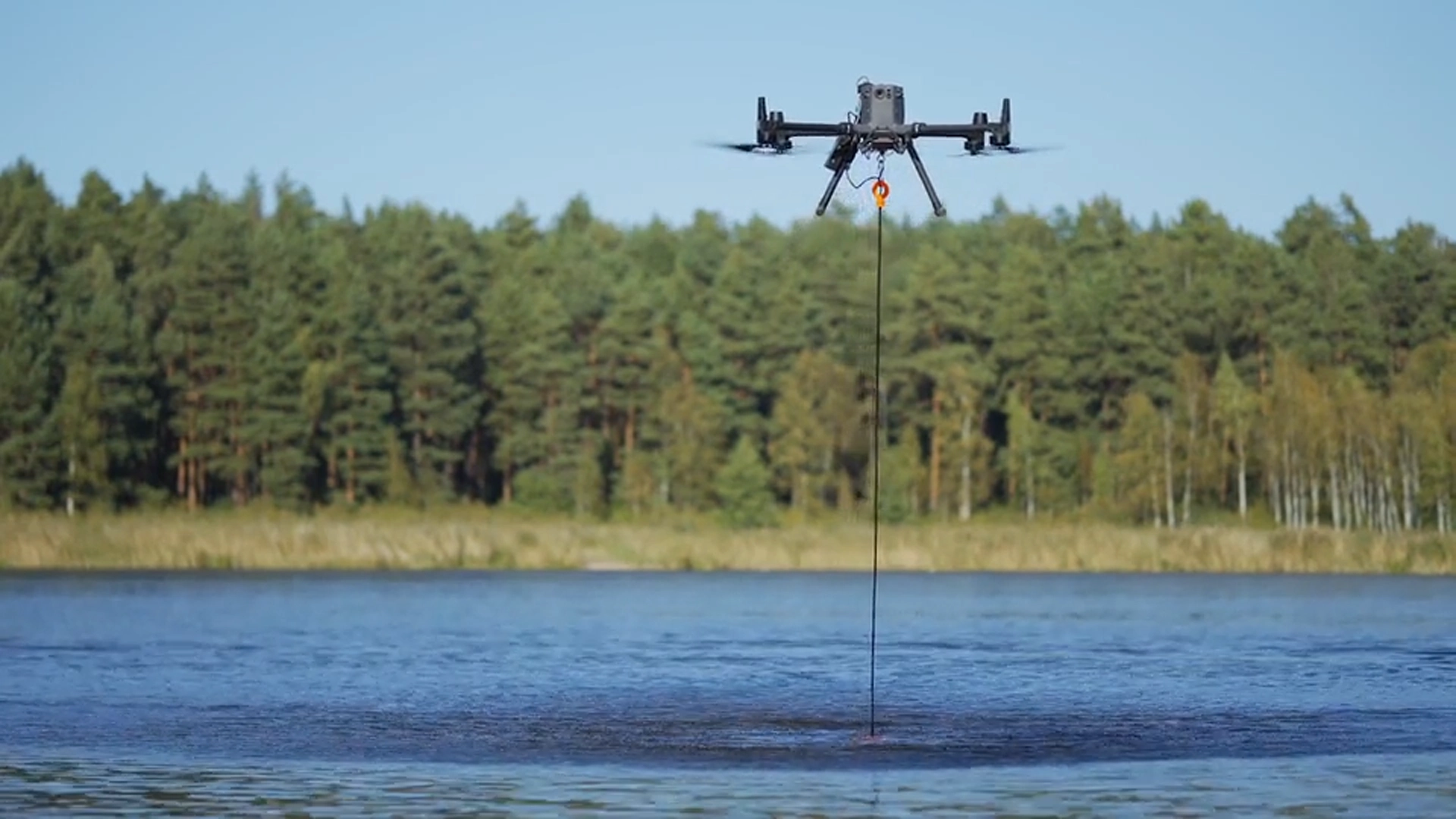

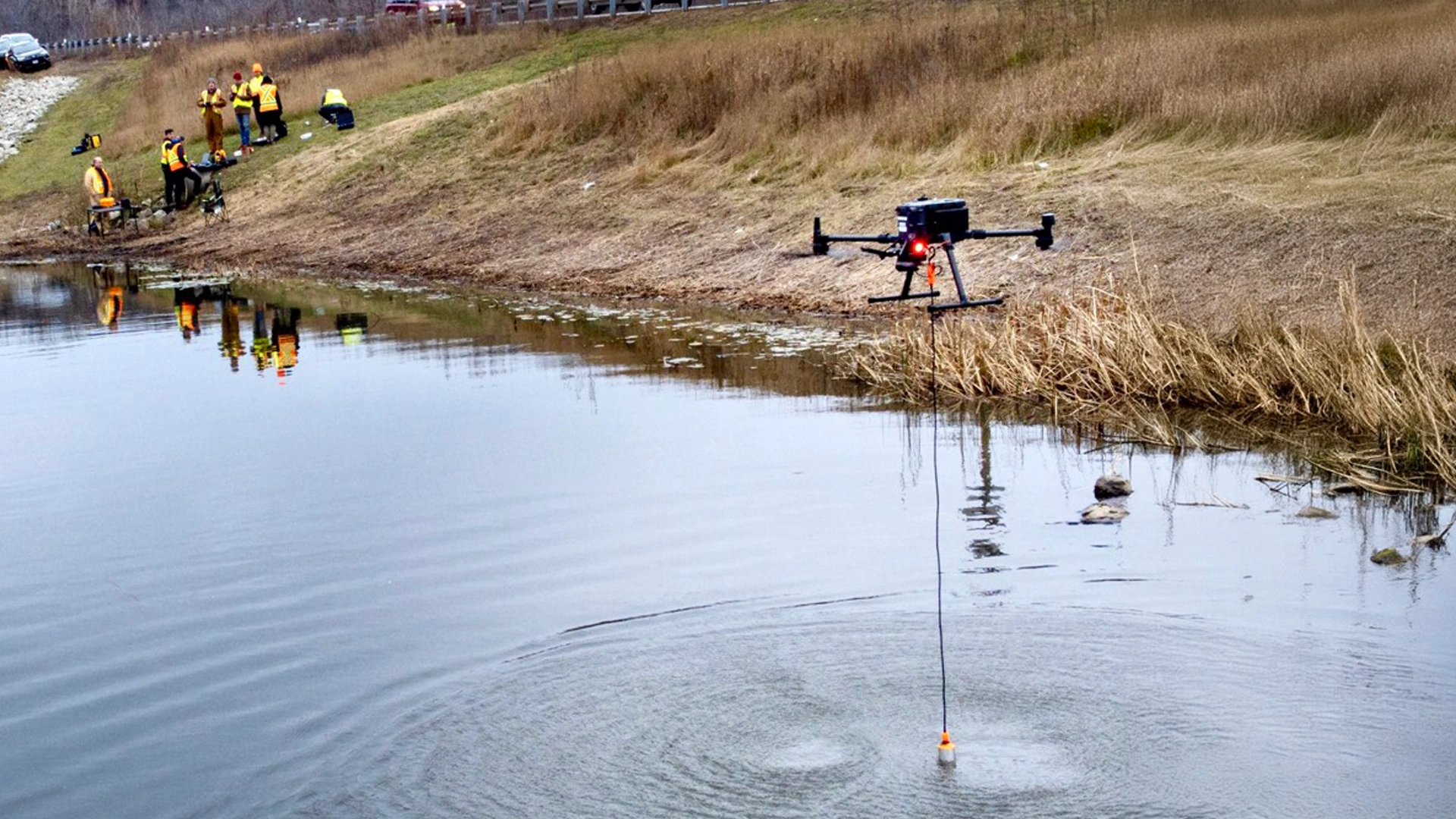

Ecosonda para drones

Ecosonda para drones: Tecnología avanzada en detección subacuática

Se usan para medir la profundidad del agua, planificar y monitorear dragados, evaluar sedimentos, y en la construcción de puentes.

Cómo funciona un sistema de ecosonda para drones

Una ecosonda es un dispositivo para medir la profundidad del agua (o de cualquier líquido). Una ecosonda envía ondas sonoras y mide el tiempo que tarda en volver el eco del sonido. Se conoce la velocidad del sonido en el agua para poder calcular la profundidad. Las ecosondas son herramientas cruciales para la vigilancia del medio ambiente y la cartografía del terreno submarino.

Los resultados de las mediciones de profundidad realizadas con una ecosonda o un levantamiento batimétrico pueden presentarse de varias formas.

Las más populares son:

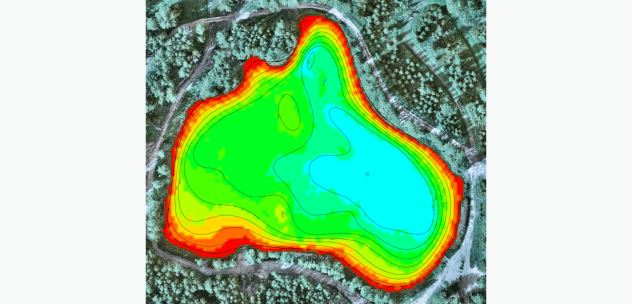

batimetria con dron

Mapas de profundidad o elevación coloreados y mapas de contorno con isolíneas de igual profundidad

ecosonda

Perfiles de secciones transversales

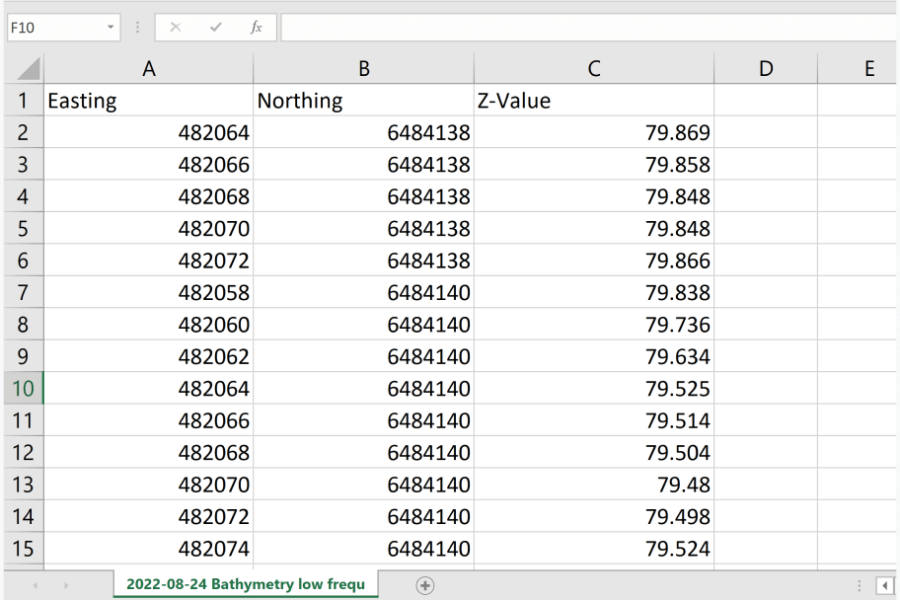

Archivos CSV con coordenadas y profundidad o elevación del fondo

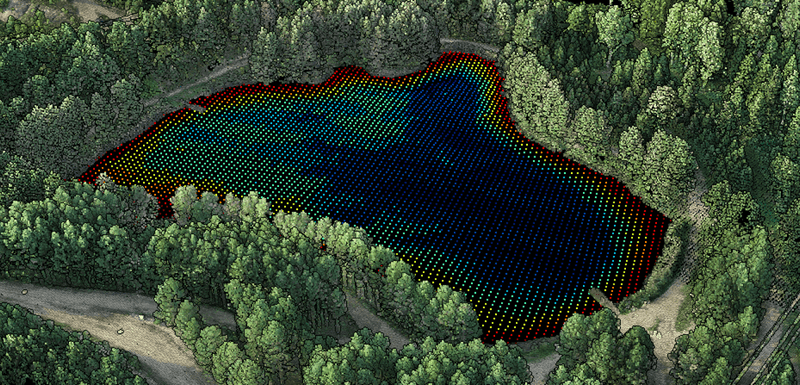

datos de drenaje

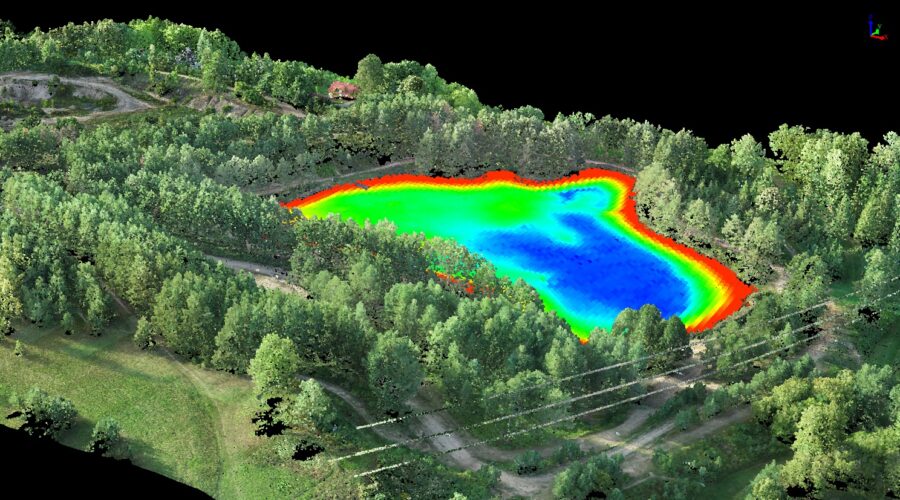

Datos en forma de nube de puntos

Aplicaciones de ecosondas para drones

  • Batimetría de vías navegables, lagunas, lagos, estanques, puertos
  • Planificación y control de dragados
  • Planificación de la construcción
  • Control de las instalaciones de almacenamiento de residuos (TSF)
  • Control de sedimentos
ANCHOR:

Ecosondas SPH

SPH Engineering ofrece tres configuraciones estándar de los sistemas SBES, con ecosondas de una o dos frecuencias

Existen varios tipos diferentes de dispositivos que utilizan el principio de la ecosonda. Ecosondas monohaz (SBES), que pueden ser monofrecuencia y bifrecuencia; ecosondas multihaz (MBES), sonares de barrido y sonares de barrido lateral. Todos ellos, excepto los SBES, suelen ser voluminosos y pesados y no son adecuados para el despliegue de UAV, al menos sin una especie de boya remolcada. Además, el sensor de la ecosonda suele incorporar funciones avanzadas, como sensor de temperatura y sensor de inclinación.

Todos los sensores han sido fabricados por la empresa coreana EofE Ultrasonics Ltd., especializada en sonares de inspección.

01. Ecosonda monofrecuencia ECT 400S con una frecuencia acústica de 450 kHz.

Mide la distancia hasta el primer «obstáculo» en el agua: sedimentos, algas e incluso peces. Por lo tanto, si el fondo de la zona de sondeo está cubierto de algas, esta configuración básica puede no funcionar en tal caso.

La profundidad medida fluctuará erráticamente dependiendo de qué ecosonda haya recibido el sonido reflejado: el fondo o la vegetación. Esto significa que para obtener lecturas «limpias» del EchoLogger ECT 400S el fondo debe estar libre de algas, asegurando una medición precisa de la profundidad.

La ventaja del EchoLogger ECT 400S es que tiene una zona muerta muy corta de 15 cm, una distancia mínima que puede medir. Eso hace que el sistema con ECT 400S sea adecuado para sondeos muy superficiales, a partir de aproximadamente 30 cm de profundidad.

Ecosonda monofrecuencia ECT 400S

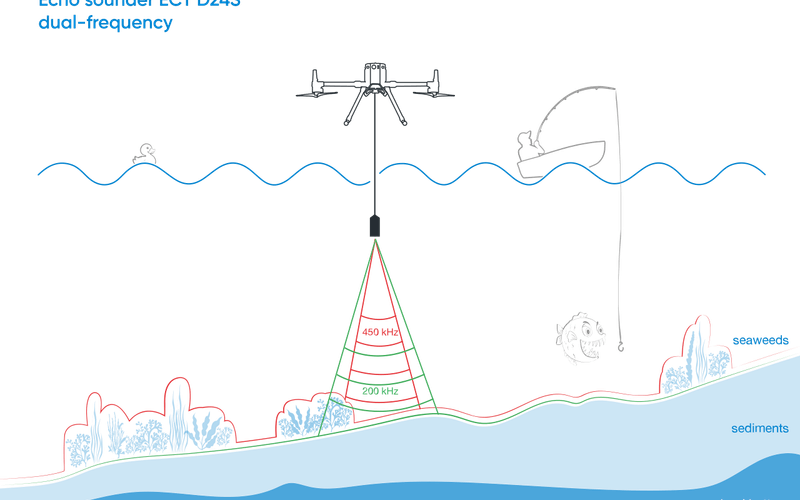

02. Ecosonda de doble frecuencia ECT D24S con una frecuencia acústica de 450 y 200 kHz

Técnicamente, una ecosonda de doble frecuencia son dos dispositivos con frecuencias acústicas diferentes, combinados en una carcasa compacta.

La frecuencia más alta es de 450 kHz, y dará mediciones hasta la primera superficie u obstáculo. La frecuencia más baja es de 200 kHz, y el sonido con esa frecuencia atravesará las algas/vegetación del fondo, y el dispositivo informará de lecturas limpias del fondo.

Nota: la zona muerta para 200 kHz es de 0,5 m, lo que limita la profundidad mínima de sondeo práctica para ese dispositivo en aproximadamente 0,8 m.

EchoLogger ECT D24S es una sonda de doble frecuencia con sensor de inclinación y temperatura.

Ecosonda de doble frecuencia ECT D24S

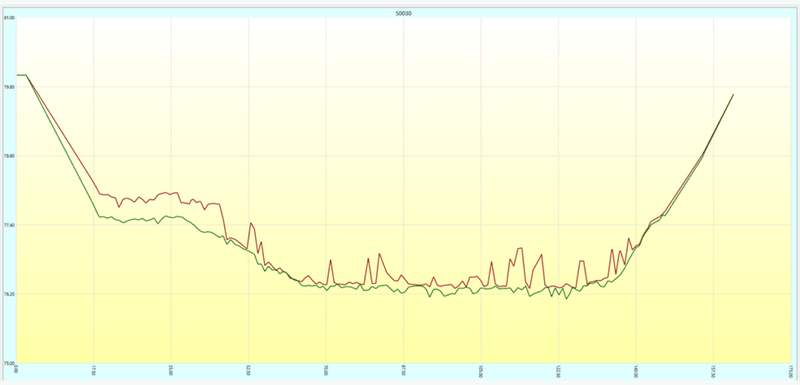

El gráfico muestra la tecnología: la línea roja refleja el sonido de 450 kHz, que fluctúa entre las algas y el fondo, mientras que la línea verde (200 kHz) proporciona mediciones de profundidad constantes.

ecosonda

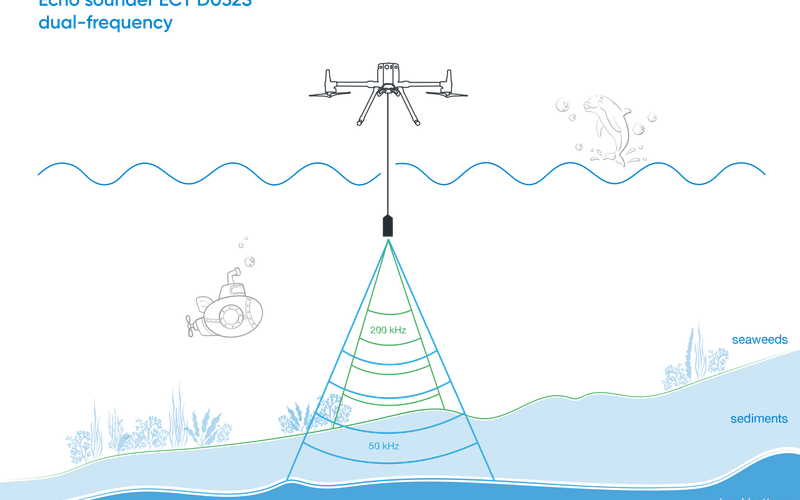

03. Ecosonda de doble frecuencia ECT D052S con una frecuencia acústica de 200 y 50 kHz

Los impulsos acústicos de 200 kHz se reflejarán en la superficie superior del fondo, pero el sonido de 50 kHz puede penetrar a través de sedimentos orgánicos o ligeros, midiendo la profundidad hasta el fondo duro.

Esto permite cartografiar la profundidad y medir el espesor y la cantidad de sedimentos en la masa de agua.

Nota: la zona muerta para 50 kHz es de 1 m, por lo que la profundidad mínima de sondeo en la práctica será de 1,2 m.

EchoLogger ECT D052S es una ecosonda de doble frecuencia con sensor de inclinación y temperatura.

Ecosonda de doble frecuencia ECT D052S
ANCHOR:

Especificaciones

Característica ECT 400S ECT D024 ECT D052S
Frecuencia Monofrecuencia (450 kHz) Doble frecuencia (200/450 kHz) Doble frecuencia (50/200 kHz)
Rango de medición 0.15 .. 100 m 0.50 … 200m (200 kHz) \n 0.15 … 100m (450 kHz) 1.00 .. 200 m (50 kHz) \n 0.50 .. 200 m (200 kHz)
Medición de sedimentos
Sensor de inclinación integrado
Sensor de temperatura integrado
Peso (ensamblaje completo en aire) 2.4 kg 2.4 kg 2.7 kg

Ventajas de la ecosonda con UAV

La ecosonda es la herramienta de medición estándar para batimetría (medición de la profundidad). Normalmente, el proceso de medición implica el uso de un barco, una embarcación o un vehículo de superficie no tripulado (USV) como plataforma para el sensor.

A veces, el uso de un barco puede resultar complicado, sobre todo en ríos y lagos pequeños o de difícil acceso. El uso de USV no es factible en todas las situaciones debido a las características submarinas. En primer lugar, es necesario disponer de un buen punto de entrada al agua para el despliegue y la recuperación. En segundo lugar, el uso de USV en lagos poco profundos con muchas algas puede resultar imposible. Por último, en muchos casos, un USV debe ser lo bastante grande para resistir las olas si el análisis se realiza en el agua de los océanos, y puede ser necesario un vehículo grande para transportarlo.

El UAV es una buena alternativa para transportar la ecosonda

Un dron es compacto y fácil de transportar y desplegar. Los drones también tienen una gran precisión para seguir las líneas de sondeo planificadas y pueden utilizarse en cualquier lugar donde haya al menos una pequeña zona para despegar y aterrizar cerca de la superficie del agua sondeada.

Lugares de difícil acceso
El sistema UAV es ideal para lugares de difícil acceso (costas escarpadas, pozos mineros, aguas poco profundas, obstáculos del terreno), así como aguas de estanques, lagos y canales. No es necesario un punto de entrada al agua para el despliegue y la recuperación. Existen aplicaciones en las que la zona sondeada se encuentra a unos cientos de metros del lugar de despegue.



2 veces más rentable
En el caso de pequeñas masas de agua o zonas de prospección, el coste de movilización del barco o USV con equipo batimétrico puede superar el precio de la prospección. El sistema UAV altamente portátil ahorra tiempo de movilización y despliegue y puede ser hasta 2 veces más rentable que un enfoque estándar utilizando un barco, una embarcación o un USV.

Funciona en un entorno peligroso
El sistema funciona en un entorno peligroso, al que los humanos no pueden acercarse libremente. El dron funciona sin contacto con el agua. Por lo tanto, se pueden medir lagos y ríos con fuertes corrientes, así como aguas contaminadas.

Posicionamiento preciso
El posicionamiento preciso del dron mientras sigue las rutas de estudio y su capacidad para volar a velocidad constante y a altitudes bajas especificadas dan como resultado mediciones de gran precisión.

ANCHOR:

Aplicaciones

Aplicaciones de las ecosondas para drones

Físicamente, sin tener en cuenta las aplicaciones, las ecosondas medirán lo mismo. Sin embargo, las aplicaciones pueden dictar diferencias en la planificación del levantamiento, el procesamiento de datos y el informe final. A continuación se muestra la lista de aplicaciones típicas de los sistemas de ecosonda a bordo de drones:

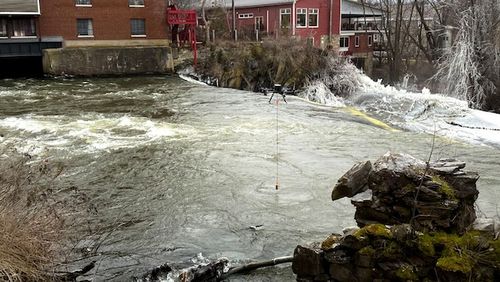

Planificación y monitorización de drenaje

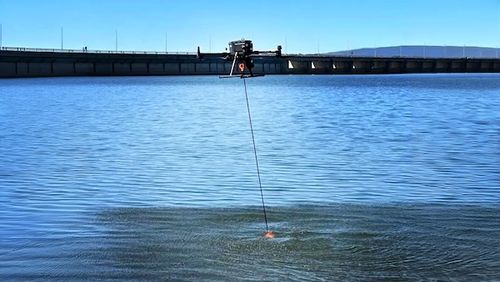

contruccion de puentes

Planificación de construcciones como puentes, muelles, etc..

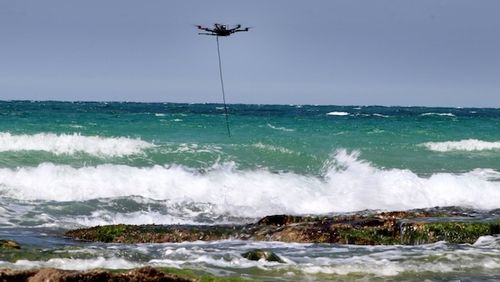

batimetria en zonas de surf

Batimetría en zonas costeras

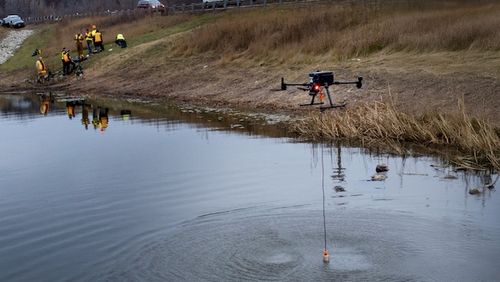

sedimentos

Control de sedimentos

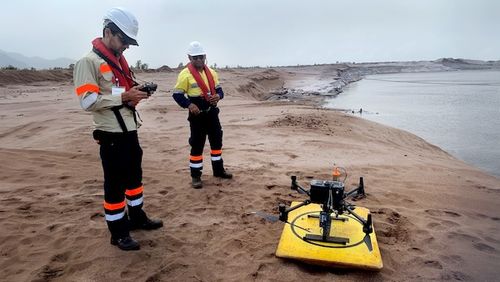

Supervisión de TSF y lagos a cielo abierto (volumen de agua y capacidad)

Supervisión de TSF y lagos a cielo abierto (volumen de agua y capacidad)

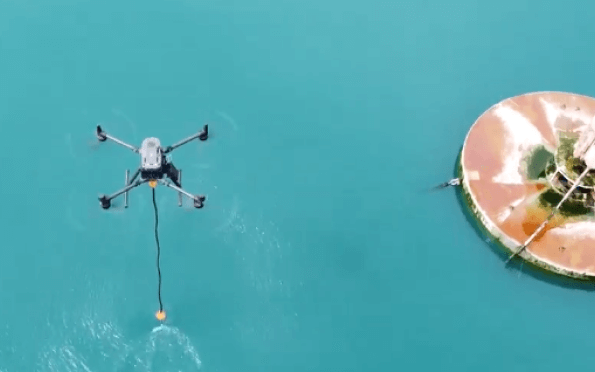

Batimetría de las instalaciones de almacenamiento de líquidos agresivos

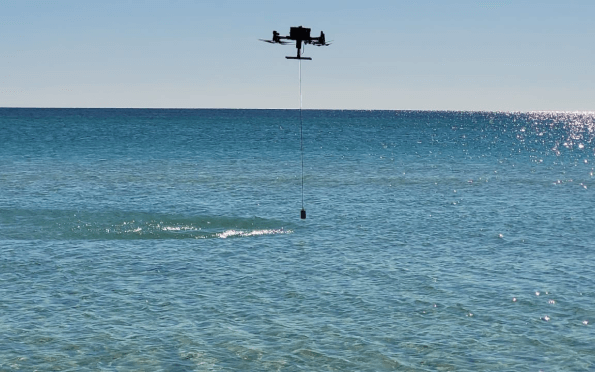

batimetria mar

Medio ambiente: batimetría, sedimentos, algas marinas

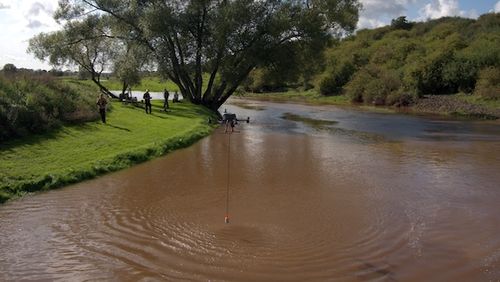

varaderos de rios

Perfilado de la sección transversal de los ríos para el cálculo del caudal máximo

Componentes del sistema

El sistema de ecosonda para UAV consta de múltiples componentes. Para su comodidad, todos los componentes, software y servicios necesarios se combinan en paquetes de ecosondas.

Drones compatibles: DJI M300/M350/M600, Inspired Flight IF1200A, Harris Aerial H6, y Wispr Ranger Pro y UAV similares.

Ecosonda

En carcasa pesada con sistema de suspensión

Ordenador de a bordo SkyHub

Actúa como registrador de datos de la ecosonda e implementa el modo True Terrain Following para DJI

Altímetro láser o radar

Altímetro láser o radar para volar automáticamente en modo de seguimiento del terreno

Software de planificación de vuelo UgCS

Para la planificación de misiones y el control de vuelo, esencial para la recogida precisa de datos

Eye4software Hydromagic Survey

Software de tratamiento de datos batimétricos

¿Cuántas veces no has podido realizar batimetrías efectivas?

¿Cansado de resultados mediocres y datos poco fiables? Sabemos que necesitas herramientas que te ofrezcan la máxima precisión en la batimetría. Por eso te mostramos cómo las ecosondas de SPH Engineering te ofrecen una solución que transforma tus proyectos.

varaderos de rios

¿Sigues navegando a ciegas con ecosondas que no te muestran la verdad del fondo?

as ecosondas de SPH Engineering te ofrecen una precisión y resolución excepcionales, permitiéndote obtener datos detallados del fondo marino, revelando lo que otros equipos no pueden ver. Con estas ecosondas, tu trabajo será como navegar con los ojos abiertos.
Deja de navegar a ciegas.

Solicita batimetría
lidar batimetria

¿Tus proyectos están limitados por ecosondas que no pueden operar en todos los entornos acuáticos?

Las ecosondas de SPH Engineering están diseñadas para operar en diferentes entornos acuáticos, adaptándose a las variaciones en la profundidad, las mareas, la temperatura y la salinidad, lo que te permite trabajar con total confianza en cualquier situación. Con SPH, no hay límites en tus exploraciones.
Explora cualquier superficie acuosa

Solicita demo

¿Estás poniendo en riesgo tus proyectos con equipos que no soportan las condiciones más exigentes del entorno marino?

Las ecosondas de SPH Engineering están fabricadas con materiales resistentes y diseñadas para soportar las condiciones más exigentes del entorno marino, lo que garantiza un rendimiento fiable y consistente a lo largo del tiempo. Con esta robustez, tu equipo estará a la altura.
Protege tu inversión y garantiza resultados duraderos.

Consúltanos
Supervisión de TSF y lagos a cielo abierto (volumen de agua y capacidad)

¿Te has resignado a pasar días procesando datos y generando modelos batimétricos complejos?

Las ecosondas de SPH Engineering se integran con software de procesamiento de datos avanzado que simplifica la generación de modelos batimétricos de alta calidad, lo que te permite obtener resultados de manera rápida y eficiente. Con esta tecnología, podrás centrarte en tus proyectos y no en el procesamiento de datos.
Simplifica el procesamiento de datos y ahorra tiempo.

Solicita presupuesto

¿Estás luchando por integrar tu ecosonda con diferentes sistemas y software de tu flujo de trabajo?

Las ecosondas de SPH Engineering se integran fácilmente con diferentes plataformas, sistemas de posicionamiento y software de procesamiento de datos, lo que te permite trabajar de manera eficiente y sin problemas, gracias a un equipo que se adapta a tu trabajo.
Integra la precisión de SPH en tu flujo de trabajo.

Solicita software

¿Sigues invirtiendo en equipos de baja calidad con resultados inciertos y sin un retorno de tu inversión?

Las ecosondas de SPH Engineering te ofrecen una inversión inteligente a largo plazo. Al ofrecerte datos precisos, un rendimiento fiable y una alta eficiencia, estas ecosondas mejoran la calidad de tus proyectos y te aseguran la rentabilidad de tu inversión.
Deja de invertir en equipos que no te ofrecen resultados.

Calcula tu cuota

Precisión del sistema

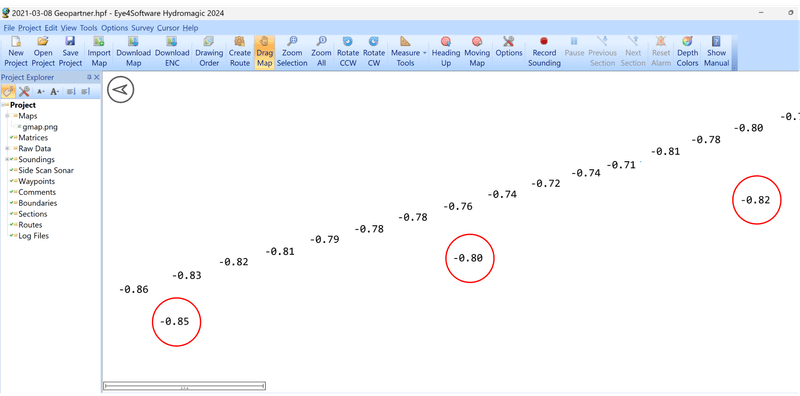

Imagen que representa la correlación entre el sistema montado en dron con ecosonda y el poste de medición con receptor GNSS Trimble RTK (en círculos rojos).

En batimetría, tradicionalmente dominada por los barcos, cada vez hay más soluciones basadas en vehículos aéreos no tripulados que incorporan ecosondas para la recogida de datos batimétricos. Esto plantea las preguntas habituales sobre la precisión del sistema.

Dado que los sistemas basados en UAV utilizan ecosondas de calidad topográfica y receptores GNSS RTK de alta gama de los modernos drones para el posicionamiento, la precisión de los datos recogidos mediante sistemas montados en drones es la misma que la de los barcos tripulados y no tripulados.

Nuestros clientes compararon los datos recogidos mediante drones con métodos más tradicionales. La imagen (ver Fig.2) es un seguimiento de los datos del dron recogidos utilizando un poste de medición con receptor GNSS Trimble RTK (en círculos rojos), datos cortesía de Geopartner Landinspektorer A/S. Este método de medición se considera el más preciso. Es visible que la diferencia es insignificante.

Accuracyimg-p-800

Conjuntos de datos

El sistema de ecosonda registra datos en tres formatos estándar:

  • NMEA0183 como el más común y conveniente para el formato de procesamiento
  • Archivos SEG-Y con los datos completos de la ecosonda
  • Archivos CSV





Descubra los conjuntos de datos para los tres tipos estándar de ecosondas basadas en drones de SPH Engineering.

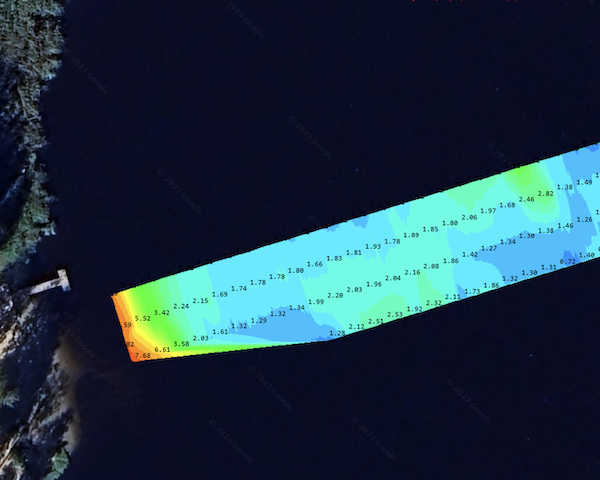

data-sample-dual-frequency-sounder-ect-d24s

Ecosonda de doble frecuencia ECT D24S

Estudio batimétrico de prueba del lago Titurgas Ezers

Ver datos

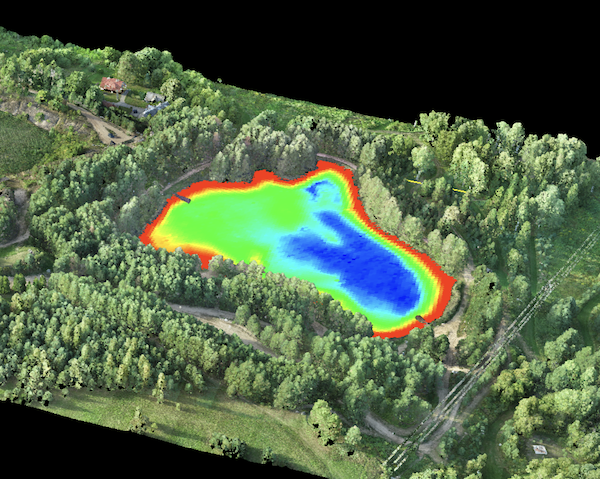

data-sample-dual-frequency-echo-sounder-ect-d052s

Ecosonda de doble frecuencia ECT D052S

Un estudio batimétrico realizado con fines educativos en el marco de la Escuela de Verano UAV de Tartu

Ver datos

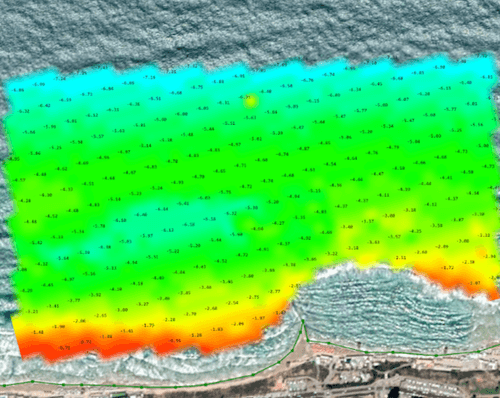

Ecosonda monofrecuencia ECT 400S

Estudio de la zona costera en el Mediterráneo para la planificación de la construcción de rompeolas

Ver datos
