Cámaras oblicuas para fotogrametría SHARE UAV

08/ago/2022 1:41


Miniatura de imagen. Acre

Los topógrafos y los profesionales de GIS requieren de los más altos estándares cuando se trata de precisión. No es de extrañar que muchos topógrafos están recurriendo a los drones para sus necesidades de mapeo y modelado 3D. Los drones topográficos consiguen sistemáticamente resultados que cumplen con los estándares de precisión topográfica y reducen drásticamente el tiempo, el coste y el esfuerzo necesarios.



Cámaras oblicuas para fotogrametría. La topografía con drones es más complicada que tomar unas cuantas fotografías desde arriba. Son necesarios varios pasos, desde la preparación de los puntos de control en tierra, pasando por la planificación de la misión, hasta el procesamiento de las imágenes que se capturan con el software de topografía.

A menudo se encarga a los topógrafos la elaboración de ortomosaicos de alta resolución construidos con técnicas de fotogrametría o modelos 3D creados con cámaras oblicuas y técnicas de topografía 3D.

¿Qué es la fotografía oblicua?

Dentro de la topografía con drones, una técnica que ha tenido éxito en el modelado 3D es el uso de la fotogrametría oblicua, en la que las imágenes se capturan con varias lentes. Estos objetivos múltiples se montan juntos en un conjunto con ángulos de eje fijos. Las imágenes resultantes revelan detalles que a veces se pierden al capturar sólo fotografías verticales, como rasgos ocluidos por la vegetación o las estructuras altas.



Cámara económica profesional para dron SHARE 102S Series

SHARE 102s es una solución económica profesional de 5 lentes, utilizada en topografía y cartografía. Tecnología de última generación, precisión perfecta sin puntos de control terrestre (CGP). Disponible en 3 versiones, 102S, 102S Pro y 102S PSDK (versión compatible con DJI Matrice M300 RTK).

Los sistemas de cámaras oblicuas utilizan un equipo mecánico con cinco cámaras en posiciones fijas en una configuración en cruz; una cámara en el centro está rodeada por otras cuatro cámaras, delante, detrás, a la izquierda y a la derecha, igualmente distanciadas a intervalos de 90 grados. Este sistema sitúa la cámara central en un ángulo oblicuo en el que el ángulo «nadir» (el punto directamente por debajo de la cámara a nivel del suelo) está en un punto fijo y conocido de la imagen.

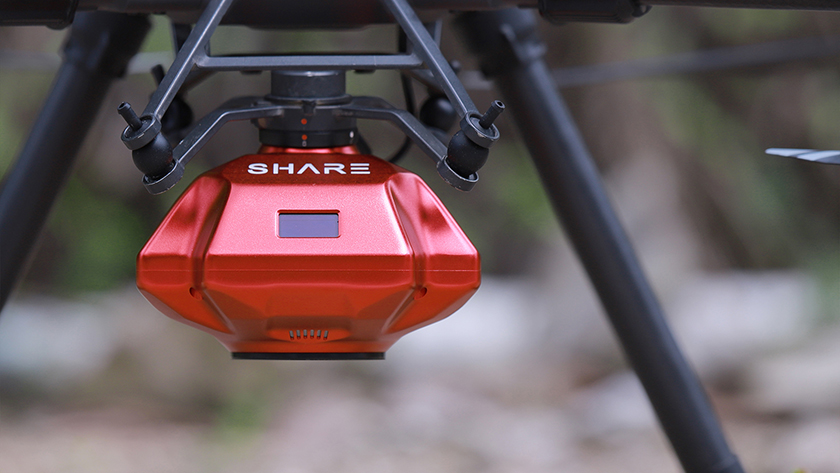

Cámaras oblicuas para fotogrametría Share uav 102

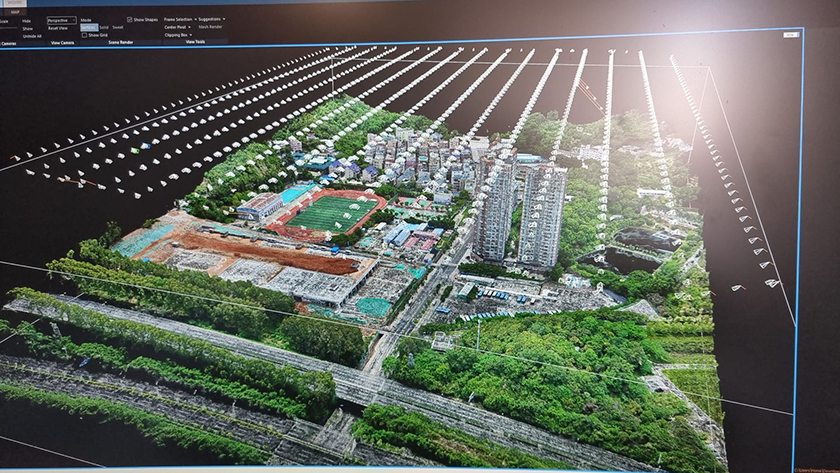

Cámaras oblicuas para fotogrametría SHARE UAV

Las cámaras SHARE integran millones de píxeles efectivos, para hacer frente a los proyectos urbanos, rurales, de patrimonio y otros, en combinación con la plataforma de vuelo DJI M 300 RTK, jugó un papel importante en la ola de la integración de bienes raíces y el trabajo de la encuesta catastral.



La tecnología de GCPs está altamente integrada, el acceso a la comunicación RTK, puede lograr la sincronización de tiempo de microsegundos con el dron, durante el proceso de adquisición de datos en el lugar, puede evitar el complicado trabajo de marcado de GCP en la etapa inicial del proyecto, lo que ahorra en gran medida el costo de trabajo y el tiempo, mejora la eficiencia del trabajo.

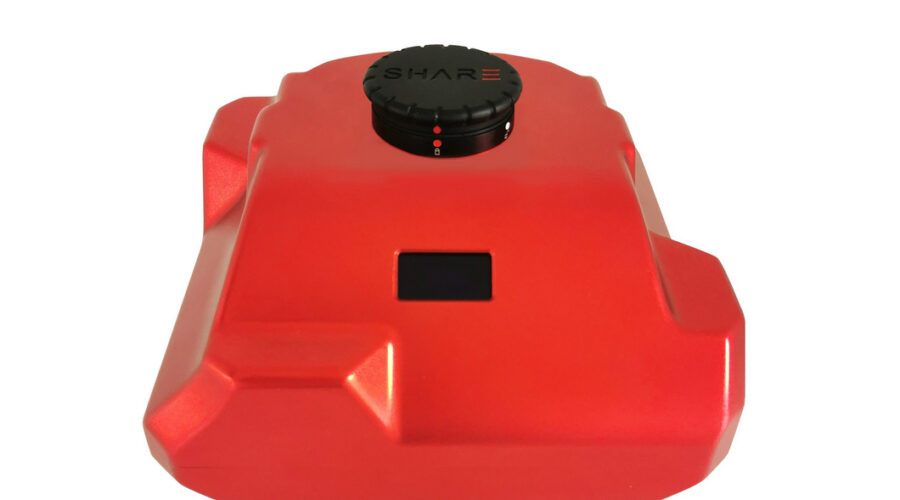

Cámara profesional para dron SHARE 202S Series

Diseñada para proyectos de mapeado urbanos con sensor de fotograma completo, 210M de píxeles efectivos. SHARE 202S conserva los ricos detalles de la imagen, para lograr una adquisición y gestión de datos increíble. Capture la escena real de la ciudad y ayude a construir activos digitales de alta calidad.



Las cámaras SHARE están adaptadas a las principales plataformas aéreas no tripulados en el mercado, incluyendo el M300 RTK, VTOL, y muchos otros modelos de multi-rotor. La serie Share 102S no requiere una instalación y conexión complicada cuando se utiliza. Interfaz estándar SkyPort, fácil instalación en tres segundos. Configuración de parámetros integrada en el Piloto, puede ajustar la configuración de los parámetros en tiempo real de acuerdo a la situación de vuelo.

Ventajas de la fotografía oblicua

Las necesidades de modelos 3D precisos son cada vez mayores. Por ejemplo, dentro de la cartografía urbana, los modelos 3D se utilizan para la gestión del espacio, conservación del patrimonio, el análisis de las necesidades energéticas, el control del tráfico y la contaminación, y la gestión de catástrofes. En el ámbito de la topografía, un modelo 3D preciso puede identificar posibles problemas en una fase temprana del proyecto.

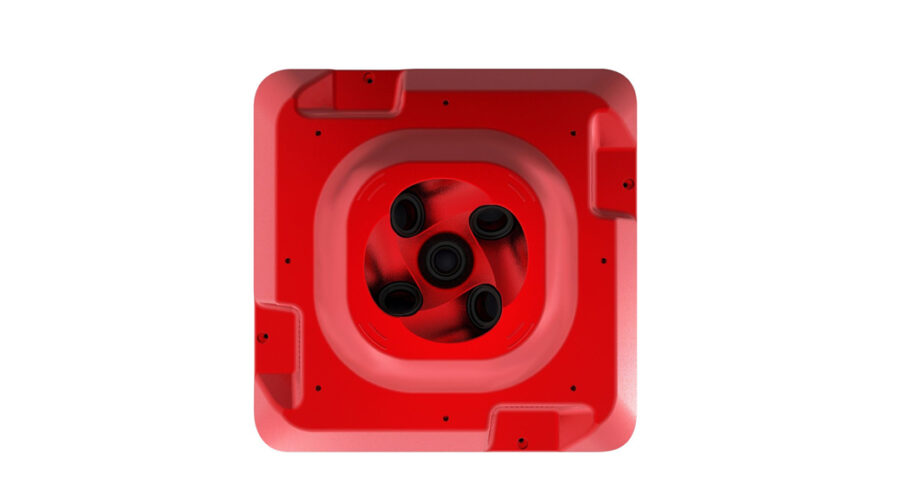

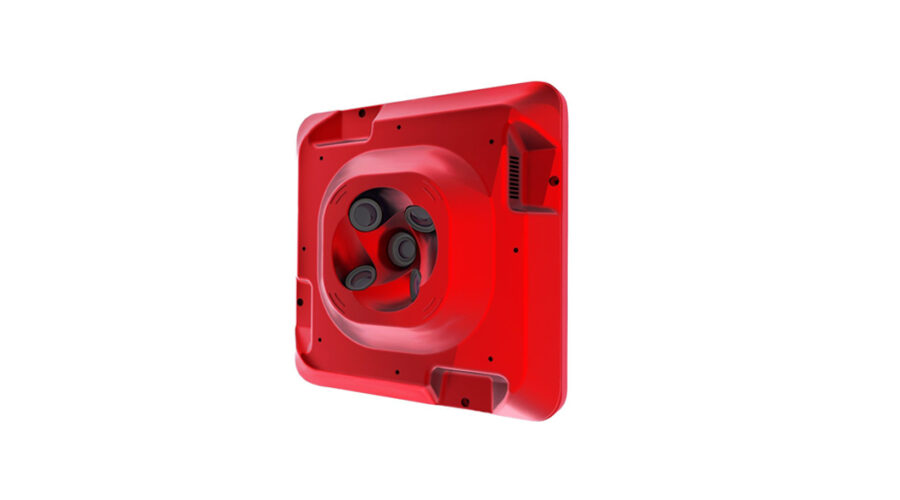

camara-dron-share-303sproCámara de prospección aérea SHARE 303S Pro

Diseñada para proyectos de gran mapeado con sensor de fotograma completo, 305 M de píxeles efectivos. SHARE 303S Pro conserva los ricos detalles de la imagen, para lograr una adquisición y gestión de datos increíble. Capture la escena real y ayude a construir activos digitales de alta calidad.







En comparación con la fotografía aérea vertical, la fotografía oblicua tiene muchas ventajas. Mientras que un ángulo vertical puede ayudar a mostrar la ubicación de características como edificios, calles o espacios abiertos en relación con los demás, las fotos aéreas oblicuas son mejores para dar la perspectiva de la apariencia de las características que se elevan desde el suelo como edificios, topografía, follaje, etc. en relación con el suelo y el horizonte.



Cámaras oblicuas para fotogrametría Share uav

Cámaras oblicuas para fotogrametría, otras ventajas:

  • Las imágenes capturadas con una cámara oblicua revelan detalles que, de otro modo, podrían haber sido obstruidos en la vista vertical por el follaje o los edificios altos.
  • La fotografía oblicua facilita la determinación precisa de la elevación de las características en comparación con las fotografías aéreas verticales
  • A diferencia de una configuración ortográfica, en la que la cámara central mira directamente hacia abajo, el sistema oblicuo capta muchos más datos de altura relativa por delante. Esto también anula cualquier distorsión de la lente en todas las direcciones alrededor del punto focal, que el método ortográfico podría sufrir a menudo.

Utilizando múltiples disparos a intervalos controlados, la información sobre la posición y la altura relativa obtenida de cada conjunto de datos puede compararse, contrastarse y, a continuación, amalgamarse para obtener la información sobre la altura relativa entre los elementos de la zona objetivo, produciendo un mapa de datos tanto de posición como de altura, que puede representarse como un mapa 3D de la zona estudiada.

Y ahora, utilizando KML, y accesorios de compensación de ángulos, reducir una gran cantidad de imágenes antes de modelar. Mejora la eficiencia a un nuevo nivel.

Fuente: Blog SHARE UAV
