Inspecciona oleoductos y gasoductos con seguridad y precisión
Inspección de tuberías. La detección de gases basada en la integración del sistema multidetección de gases Sniffer4D (con calificación XP2) y un dron puede ayudar en gran medida a las inspecciones de oleoductos y gasoductos. Recientemente, Soarability entregó un conjunto de sistemas de detección de gases Sniffer4D montados en drones a una de las instituciones de supervisión de calidad de Guangzhou.
El sistema se diseñó para la inspección de oleoductos y gasoductos. En el lugar de los hechos, el equipo de inspección operó el dron para que despegara con el Sniffer4D y escaneara la zona en un radio de 3 metros por encima de los oleoductos y gasoductos. Mientras tanto, prestaron mucha atención a las concentraciones de metano y COV y a los cambios de gradiente mostrados en el software Sniffer4D Mapper.

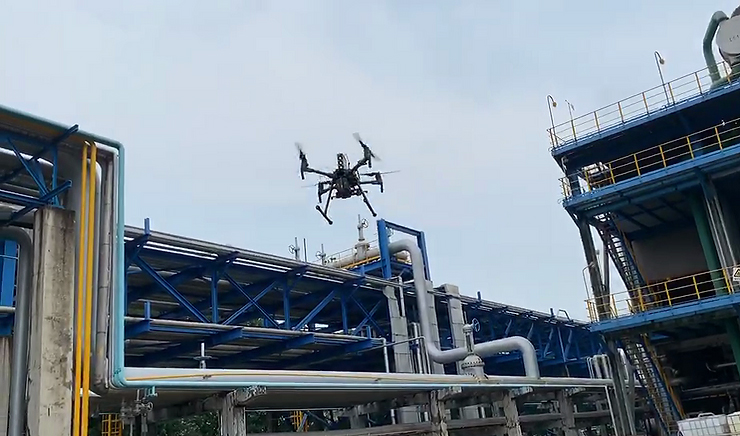

El dron Matrice 350 RTK llevaba Sniffer4D y escaneó la zona en un radio de 3 m por encima de las tuberías.
Al mismo tiempo, el software analítico Sniffer4D Mapper mostraba el proceso de cambio dinámico de las concentraciones de gas en tiempo real.

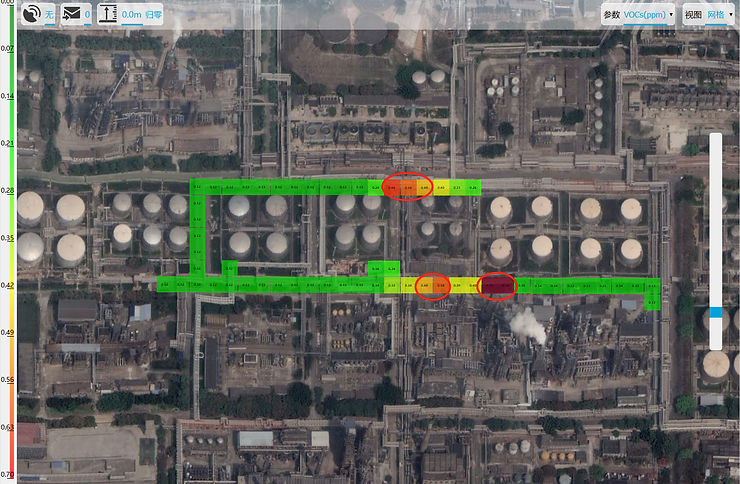

La imagen siguiente es un mapa de cuadrícula de concentración 2D generado por Sniffer4D Mapper en tiempo real. Muestra tres zonas en las que la concentración de COV es significativamente superior a la del fondo, lo que indica que Sniffer4D detecta rápidamente tres zonas clave y aumenta la eficacia de la inspección.
En el mapa de cuadrícula de distribución 2D de COV, hay tres zonas en las que la concentración de COV es significativamente superior a la de fondo.

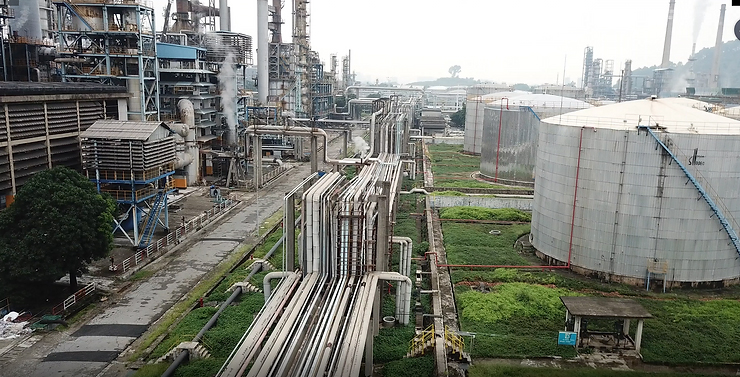

Debido a la densa distribución de los oleoductos y gasoductos, el equipo de inspección tuvo que combinar las imágenes y vídeos tomados por el dron y llevó a cabo una investigación más exhaustiva de las zonas de alta concentración basándose en los resultados iniciales.
Dado que los oleoductos y gasoductos están densamente distribuidos en la planta, el método de utilizar el dron para inspeccionar y acotar la zona antes de realizar la inspección manual, ayuda a mejorar la eficacia y la velocidad de respuesta de la inspección.
Las principales ventajas del sistema de detección de gases Sniffer4D montado en dron
El caso de la inspección de tuberías ha demostrado las múltiples ventajas del sistema de detección de gases Sniffer4D montado en dron en comparación con el método de inspección manual tradicional. Al combinarse con la inspección manual, puede aumentar drásticamente la calidad y la eficacia de la inspección de tuberías:
En primer lugar, puede superar las limitaciones del terreno y otros factores, elegir la ruta y la dirección de exploración con flexibilidad, detectar lugares de difícil acceso y cubrir el área de inspección en un rango mayor.

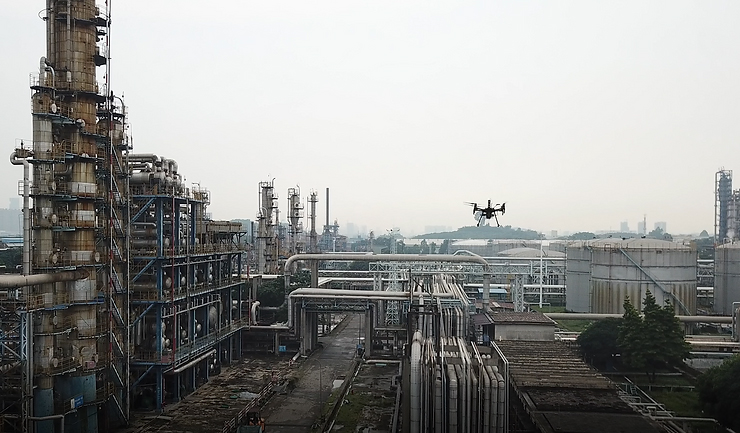

El dron Matrice 350 RTK llevaba Sniffer4D y escaneaba desde gran altura.
En segundo lugar, proporciona un breve tiempo de preparación y una rápida puesta en marcha, además de ahorrar tiempo y costes laborales, reducir los riesgos de seguridad y ayudar a descubrir, investigar y gestionar las emergencias a tiempo.
En tercer lugar, el sistema de detección de gas Sniffer4D montado en un dron puede capturar directamente imágenes, vídeos y distribuciones de concentración de gas de los alrededores de la tubería y, a continuación, transmitir la información al equipo de inspección, al equipo de gestión y al experto técnico que se encuentra lejos del lugar de los hechos, proporcionándoles una referencia crucial para la toma de decisiones.

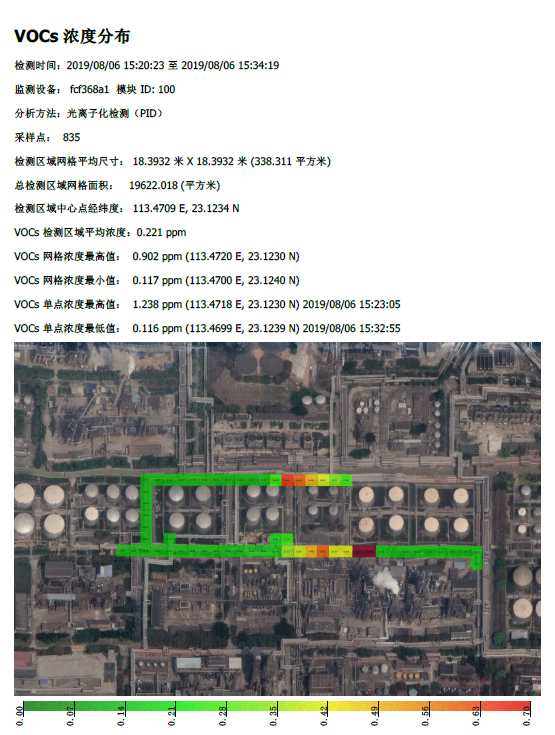

En cuarto lugar, Sniffer4D Mapper puede generar el informe de la misión justo después de llevarla a cabo. El informe contiene información clave como el tiempo de detección, la concentración máxima de una cuadrícula/punto único, la latitud y longitud correspondientes, etc., y se adjunta con un mapa intuitivo de distribuciones de concentración. Todos los informes no sólo pueden utilizarse como material básico para la elaboración de informes y la posterior verificación manual, sino que también pueden clasificarse y compararse periódicamente para atestiguar la eficacia del tratamiento del peligro.
En quinto lugar, Sniffer4D Mapper puede importar la ortofoto de la fábrica, si el mapa por satélite de baja resolución no muestra todos los detalles del polígono industrial, y las capas de Mapa por satélite+Ortofoto HD+Mapa de distribución de gas pueden ayudar a los usuarios a localizar con precisión los problemas.

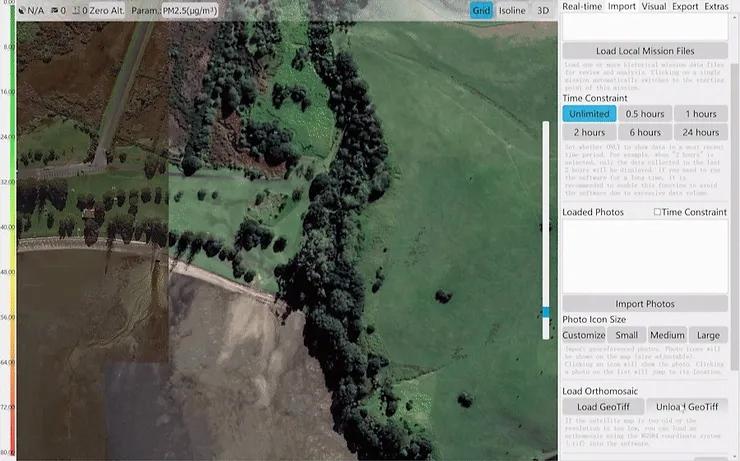

Cuando el mapa por satélite está obsoleto o borroso, Sniffer4D Mapper admite la importación de la ortofoto de alta resolución, para que los usuarios puedan asociar la distribución del gas con las imágenes más recientes y distintivas de los objetos terrestres.
