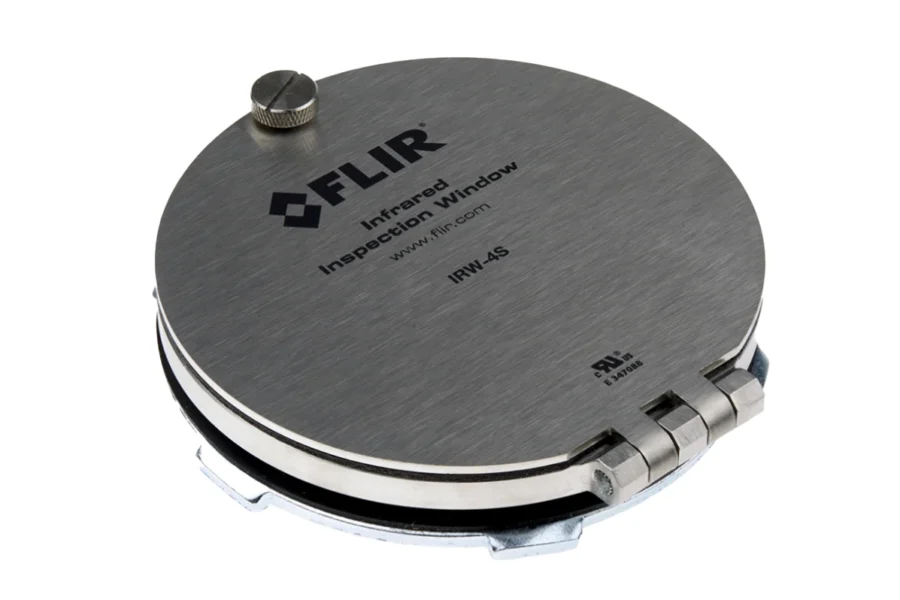

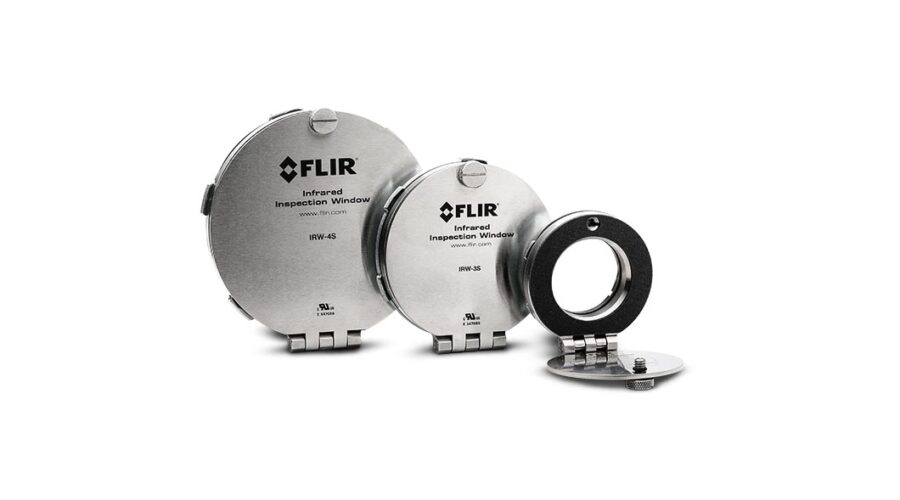

Ventana infrarroja con PIRma-lock IR Windows FLIR

Material del cuerpo

• Aluminio anodizado o acero inoxidable AISI 316

Tamaño del embalaje

• 120 × 115 × 40 mm (4,7 × 4,5 × 1,6")

Diámetro del orificio requerido (nominal)

• 60,3 mm (2-3/8")

Garantía

• Garantía limitada de por vida contra defectos de fabricación

Grosor de la ventana

• 2 mm (0,07")

FÍSICO

Altura total

• 85,5 mm (3,36")

Anchura total

• 73 mm (2,87")

GENERACIÓN DE IMÁGENES Y ÓPTICA

Diámetro de inserción del cristal

• 50 mm (1,97")

Perforador Greenlee

• 76BB

Grosor total

• 25,5 mm (1,00")

Imagen-en-imagen y combinación de imagen de fusión

• x

Área de apertura del visor

• 1590 mm^2 (2,46 in^2)

Diámetro de apertura del visor

• 45 mm (1,77")

Espectro de luz visible

• x

MEDICIÓN Y ANÁLISIS

KEMA [IEC 62271-200]

• Norma de prueba de arco eléctrico: 5 kV, 63 kA para 30 ciclos a 60 Hz

Resistencia a tracción máxima

• 657 kg (1450 lb)

TUV [ANSI - IEEE C37202 sección A36]

• Cubierta resistente a los golpes

TUV [IEC 60068-2-3]

• Resistencia a humedad extrema de 15 días

TUV [IEC 60068-2-6]

• Resistente a la vibración de 100 m/s^2

TUV [IEC 60529]

• IP67

Entorno UL 50

• Tipo 4/12

Underwriters Laboratories [UL 50V]

• x

MEDIOAMBIENTAL

Temperatura máxima operativa

• 260 °C/500 °F

Tipo de entorno NEMA

• Tipo 4/12 (exterior/interior)

Temperatura óptica máxima

• 1355,6 °C (2474 °F):

Rango de voltaje

• Cualquiera
