tcpTUNNEL Scan para Topcon

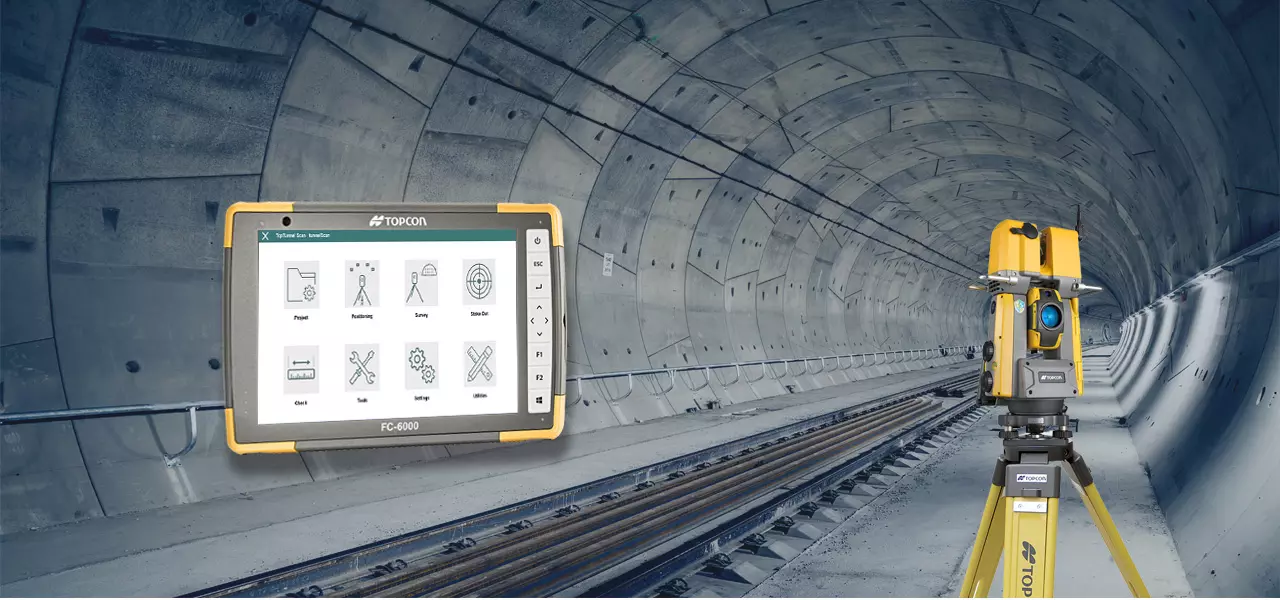

Control de obras de túneles en tiempo real con estaciones totales robóticas de Topcon
Transforme la supervisión de sus proyectos de túneles con TcpTUNNEL Scan, la solución de campo definitiva para estaciones totales robóticas-escáner Topcon. Defina su proyecto, controle el escaneado de la bóveda o frente de excavación y obtenga perfiles de alta definición al instante. Compare la ejecución real con el diseño teórico directamente en la pantalla, identificando visualmente las áreas de infra y sobre-excavación para tomar decisiones inmediatas en campo.
Además, agilice el replanteo de puntos de voladura o pernos con una precisión inigualable. Los datos capturados se integran a la perfección con el software de oficina TcpScancyr y TcpTunnel CAD, garantizando un flujo de trabajo completo y eficiente desde el campo hasta la entrega final del proyecto.
Compara la nube escaneada con la sección teórica para un control de obra instantáneo
Calcula y marca puntos exactos (voladuras, pernos) directamente desde la nube escaneada
Conexión total con TcpScancyr y TcpTunnel CAD para generar informes, modelos 3D y planos
Características
Importe datos desde LandXML o CAD y oriéntese con la integración de Topcon MAGNET® Field
El software permite una completa definición de cada proyecto de túnel a partir de sus ejes, secciones y nubes de puntos. Para una máxima flexibilidad, los datos pueden importarse desde formatos estándar como LandXML e IFC o extraerse directamente de archivos CAD.

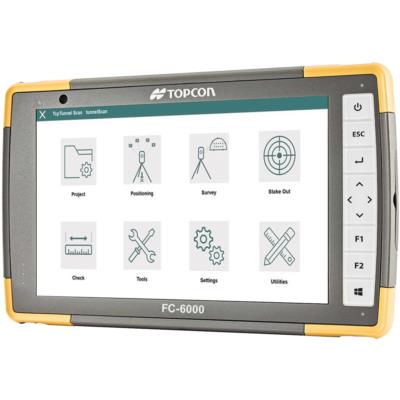

Para el trabajo en campo, la aplicación guía el proceso de estacionamiento y orientación del equipo mediante métodos topográficos clásicos (coordenadas, ángulo o intersección inversa). Además, se integra con el ecosistema Topcon, permitiendo obtener el posicionamiento del aparato directamente desde la aplicación MAGNET® Field.
Compare la sección medida con la teórica, visualice desviaciones y marque puntos con el puntero láser

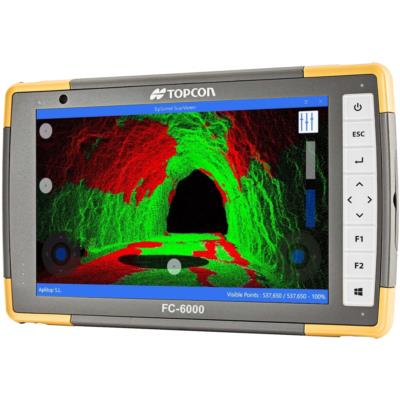

El software controla el escaneado de la bóveda o del frente de excavación, permitiendo aplicar filtros por rango de PK y distancia. La nube de puntos capturada se puede examinar en un potente visor 3D para comprobar medidas.

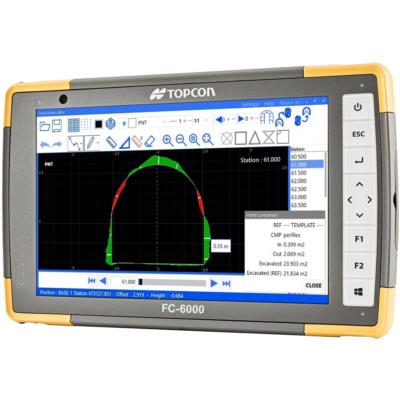

A partir de estos datos, la aplicación calcula perfiles de túnel de alta definición de forma instantánea. Estos se comparan con la sección teórica del proyecto, mostrando con distintos colores las zonas de infra y sobre-excavación para un control de calidad inmediato. La herramienta ofrece una gran interactividad, permitiendo que el puntero láser marque físicamente en el túnel un punto seleccionado en la pantalla o que, al medir un punto, se muestren los perfiles correspondientes a ese PK.
Aumente la productividad en campo y genere informes y modelos 3D en la oficina
El software optimiza las tareas de replanteo en el frente del túnel, calculando la posición exacta de puntos de perforación, pernos o superficies a partir de la nube escaneada, lo que incrementa significativamente la productividad. Además, permite realizar comprobaciones del espesor del hormigón y calcular el volumen aplicado.
Para el análisis posterior, TcpTUNNEL Scan se integra perfectamente con las aplicaciones de oficina TcpScancyr y TcpTunnel CAD. Con ellas, los datos de campo se transforman en entregables profesionales, como informes detallados de áreas y volúmenes, dibujos de perfiles, ortoimágenes, mapas de inspección y modelos 3D exportables a formatos como IFC.
Aplicación para dispositivos móviles que permite el replanteo y toma de datos con estaciones totales
Software para el análisis de perfiles y cálculo de volúmenes en túneles
Genera secciones transversales de túneles para carreteras y ferrocarriles a partir de escáner 3D
Requisitos
FAQ
Es una aplicación de software de campo diseñada para controlar la estación total robótica-escáner Topcon GTL-1000. Su principal función es la supervisión y el control de obras de túneles en tiempo real directamente desde el colector de datos.
Necesitas tres componentes principales: la estación total Topcon GTL-1000, un colector de datos con Windows 10 (se recomienda el Topcon FC-6000) y el software TcpTUNNEL Scan instalado en dicho colector.
Su principal ventaja es la inmediatez. Permite realizar un control de calidad de la excavación en tiempo real, comparando la nube de puntos escaneada con la sección teórica del proyecto al instante, lo que ahorra tiempo y permite corregir desviaciones en el momento.
Tras escanear una sección del túnel, el software calcula un perfil de alta definición y lo superpone al perfil teórico. Muestra con colores las zonas de infra y sobre-excavación, permitiendo un análisis visual inmediato. Además, puedes seleccionar un punto en la pantalla y el láser de la estación lo marcará físicamente en el túnel.
Sí, es una de sus funciones clave. Facilita el replanteo de puntos de perforación, pernos o cualquier punto del proyecto, calculando su posición exacta a partir de la nube escaneada. Esto aumenta enormemente la productividad y elimina la necesidad de iteraciones manuales.
Puedes definir el proyecto importando datos desde formatos estándar de la industria como LandXML o IFC, o extrayendo la información directamente de dibujos CAD.
Los datos capturados están preparados para un flujo de trabajo integrado. Se pueden exportar para ser procesados en software de oficina como TcpScancyr o TcpTunnel CAD, con los que podrás generar informes detallados de volúmenes, modelos 3D, ortoimágenes y planos finales.
Es ideal para topógrafos, jefes de obra, ingenieros y cualquier profesional implicado en la ejecución, supervisión y control de calidad de proyectos de túneles que busque optimizar los flujos de trabajo en campo.
