tcpTUNNEL CAD
Análisis de datos de túneles tomados con estación total
El software TcpTunnel CAD permite el postproceso de datos de túneles en un entorno de diseño asistido por ordenador. La definición de cada proyecto se realiza a partir de su eje, secciones y archivos de puntos, siendo compatible con múltiples formatos. Las secciones pueden ser definidas numéricamente o gráficamente y se pueden interpolar a lo largo del eje.
El programa calcula y dibuja los perfiles medidos, permitiendo el etiquetado de valores como desviaciones, cotas o áreas, y dispone de un editor para depurar los datos. Además, calcula los volúmenes de infra y sobre-excavación comparando las mediciones reales con las secciones teóricas, generando informes exportables. Finalmente, la herramienta puede crear modelos 3D del túnel para generar representaciones realistas y animaciones.
Defina el eje y las secciones del túnel a partir de datos CAD o numéricos en múltiples formatos
Calcule y represente perfiles medidos, compare desviaciones y obtenga volúmenes de excavación
Genere modelos 3D realistas del túnel y cree animaciones para una visualización completa
Características
Importe datos en formatos como LandXML y defina la geometría del proyecto de forma numérica o gráfica
El software permite definir cada proyecto de túnel a partir de su eje en planta y alzado, junto con las secciones y archivos de puntos. Ofrece una amplia compatibilidad con formatos estándar de la industria, como LandXML y Trimble TXL, para facilitar la integración de datos. Las secciones se pueden crear de manera flexible, ya sea introduciendo sus valores numéricamente o designando una polilínea directamente en el entorno CAD. Además, es posible aplicar múltiples secciones a lo largo del eje e interpolar sus dimensiones para un ajuste preciso.

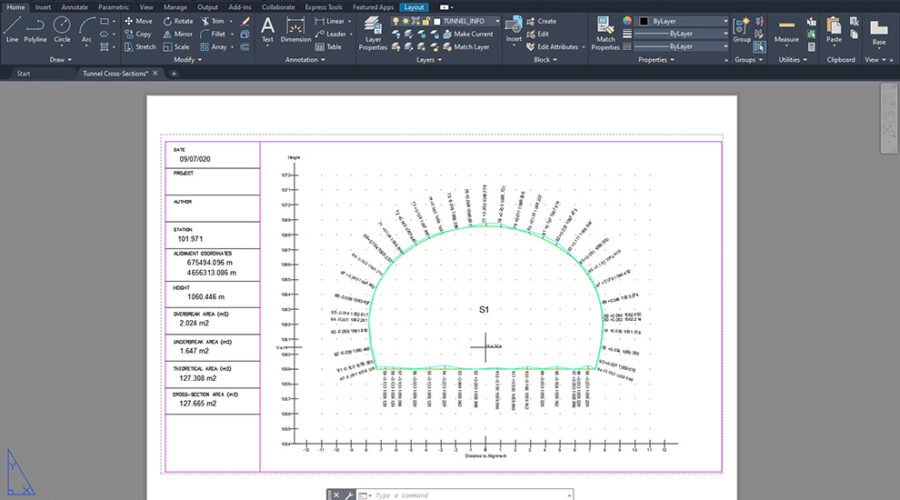

Represente perfiles, etiquete desviaciones y cotas, y depure los datos con el editor integrado

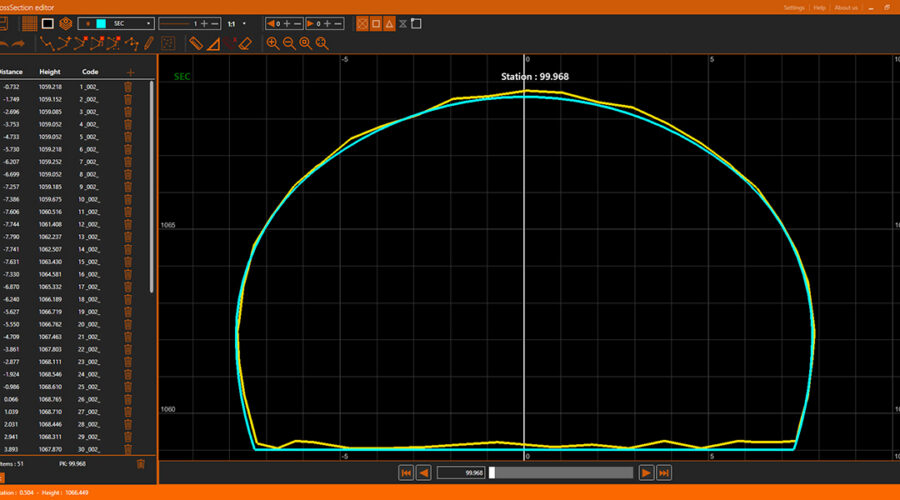

El software calcula los perfiles medidos a partir de los puntos tomados y los representa gráficamente en el entorno CAD, ya sea de forma individual o por hojas. Ofrece opciones avanzadas para el etiquetado de información clave como las desviaciones entre la sección teórica y la medida, el PK, las cotas y las áreas. Adicionalmente, permite generar una vista 3D de los perfiles en un esquema alámbrico. Para garantizar la precisión de los datos, incluye un potente editor de perfiles con herramientas de limpieza que permiten suprimir, añadir o mover puntos antes de la representación final.
Obtenga informes de excavación y cree visualizaciones realistas y animaciones del proyecto

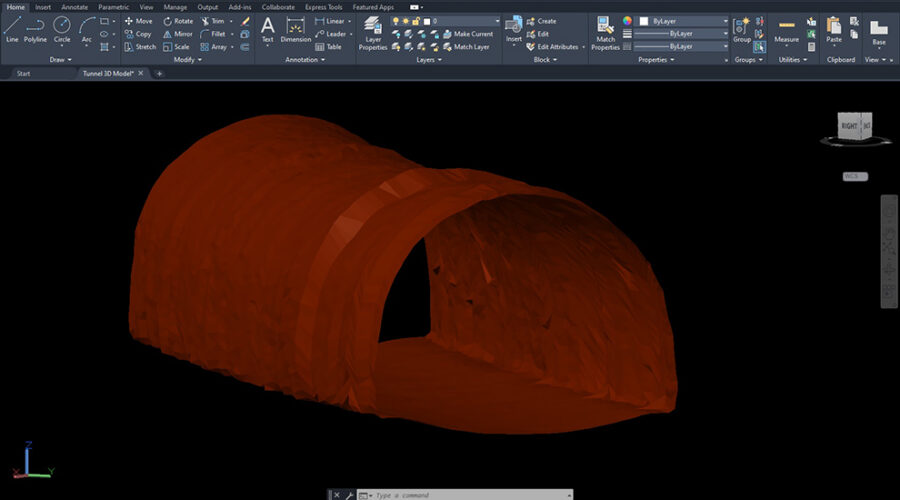

El programa calcula los volúmenes de infra y sobre-excavación comparando las secciones teóricas con las mediciones reales, generando informes detallados que pueden imprimirse o exportarse a formatos como Excel. Adicionalmente, TcpTunnel CAD tiene la capacidad de crear modelos 3D del túnel, los cuales pueden ser renderizados para obtener un acabado realista y exportados a diversos formatos. La herramienta también incluye comandos que permiten al usuario desplazarse a lo largo del eje y crear animaciones para una visualización dinámica del proyecto.
Aplicación para dispositivos móviles que permite el replanteo y toma de datos con estaciones totales
Software para el análisis de perfiles y cálculo de volúmenes en túneles
Control de obras de túneles en tiempo real con estaciones totales robóticas de Topcon
Genera secciones transversales de túneles para carreteras y ferrocarriles a partir de escáner 3D
Licencias
Requisitos
FAQ
TcpTunnel CAD es un software profesional que funciona como un complemento dentro de plataformas CAD (como AutoCAD, BricsCAD o ZWCAD). Está diseñado para el postproceso de datos topográficos de túneles tomados en campo, permitiendo analizar, editar y documentar proyectos de obras subterráneas.
Sus principales funciones incluyen la definición de proyectos a partir del eje y secciones, el cálculo y dibujo de perfiles transversales, la comparación entre la sección teórica y la medida, y el cálculo de volúmenes de infra y sobre-excavación. También puede generar modelos 3D del túnel y exportarlos a diferentes formatos.
Está dirigido a ingenieros civiles, topógrafos y profesionales que trabajan en el diseño, control de ejecución y documentación técnica de túneles y otras obras de infraestructura subterránea.
El software procesa datos tomados por estaciones totales, a menudo equipadas con el software de campo TcpTunnel, o escáneres láser. Puede importar la geometría del proyecto desde formatos estándar como LandXML, entre otros.
Las secciones se pueden definir de dos maneras: introduciendo sus valores numéricamente o designando una polilínea directamente en el dibujo de CAD. Se pueden aplicar varias secciones a lo largo del eje e interpolar sus dimensiones.
El programa genera informes detallados de las áreas y volúmenes de infra y sobre-excavación. Estos informes pueden ser impresos directamente o exportados a formatos como texto, HTML, Word o Excel para su posterior análisis.
TcpTunnel CAD es compatible con varias versiones de AutoCAD®, Civil3D®, BricsCAD® y ZWCAD®. Los rangos de versiones exactos pueden variar, por lo que se recomienda consultar los requisitos del sistema actualizados.
Sí, una de sus funciones destacadas es la capacidad de crear un modelo 3D del túnel a partir de los perfiles tomados. Esto permite realizar recorridos virtuales y exportar el modelo a formatos como IFC para integrarse en flujos de trabajo BIM.
