Veamos algunas de las semejanzas y diferencias entre nuestra solución Leica BLK360 SE Essentials y el escáner láser BLK360 para que pueda decidir qué escáner (y qué solución) responde mejor a sus necesidades.
Un poco de contexto: el BLK360 es el escáner láser de obtención de imágenes más icónico de Leica BLK y se vende por separado. El escáner BLK360 SE, una versión simplificada o “edición estándar” del BLK360, se ofrece como componente de la solución BLK360 SE Essentials.

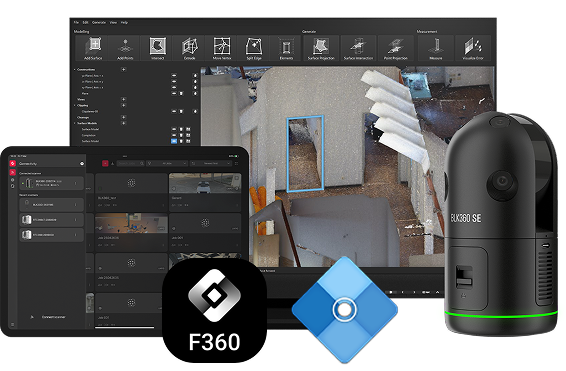

BLK360 SE Essentials contiene el escáner láser de obtención de imágenes BLK360 SE, la app Cyclone FIELD 360 y PinPoint, un software de procesamiento y creación de modelos. Aunque el escáner BLK360 es compatible con las mismas apps y el mismo software, se deben comprar por separado para usarlos con este escáner. Sin embargo, se incluyen en BLK360 SE Essentials, lo que supone una de las mayores diferencias entre los dos productos.
A continuación, analizaremos la tecnología y el software y realizaremos una comparación detallada del escáner y la solución para ayudarle a tomar la decisión adecuada.

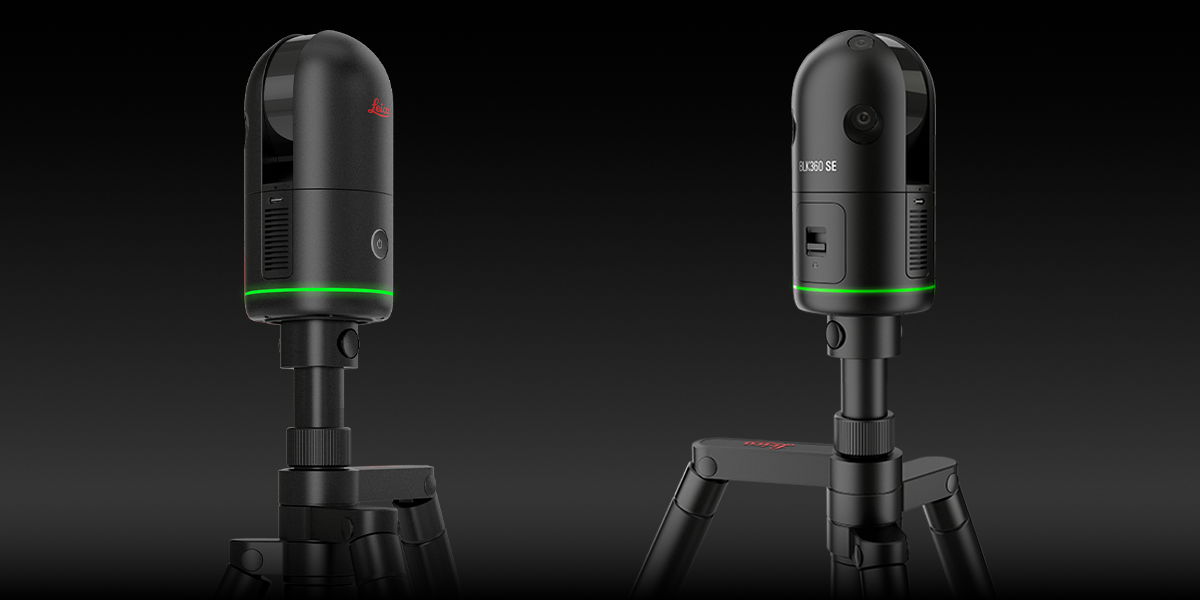

Los dos escáneres láser comparten el diseño compacto característico de la serie BLK de Leica Geosystems.
Ambos se usan con un solo botón, lo que los hace accesibles para todos los niveles de escaneo, desde los usuarios principiantes a los expertos. En los dos casos, el funcionamiento es sencillo e intuitivo y permite capturar fácilmente los datos 3D. Monte el BLK360 o el BLK360 SE en un trípode, pulse el botón y ya está todo listo para empezar.

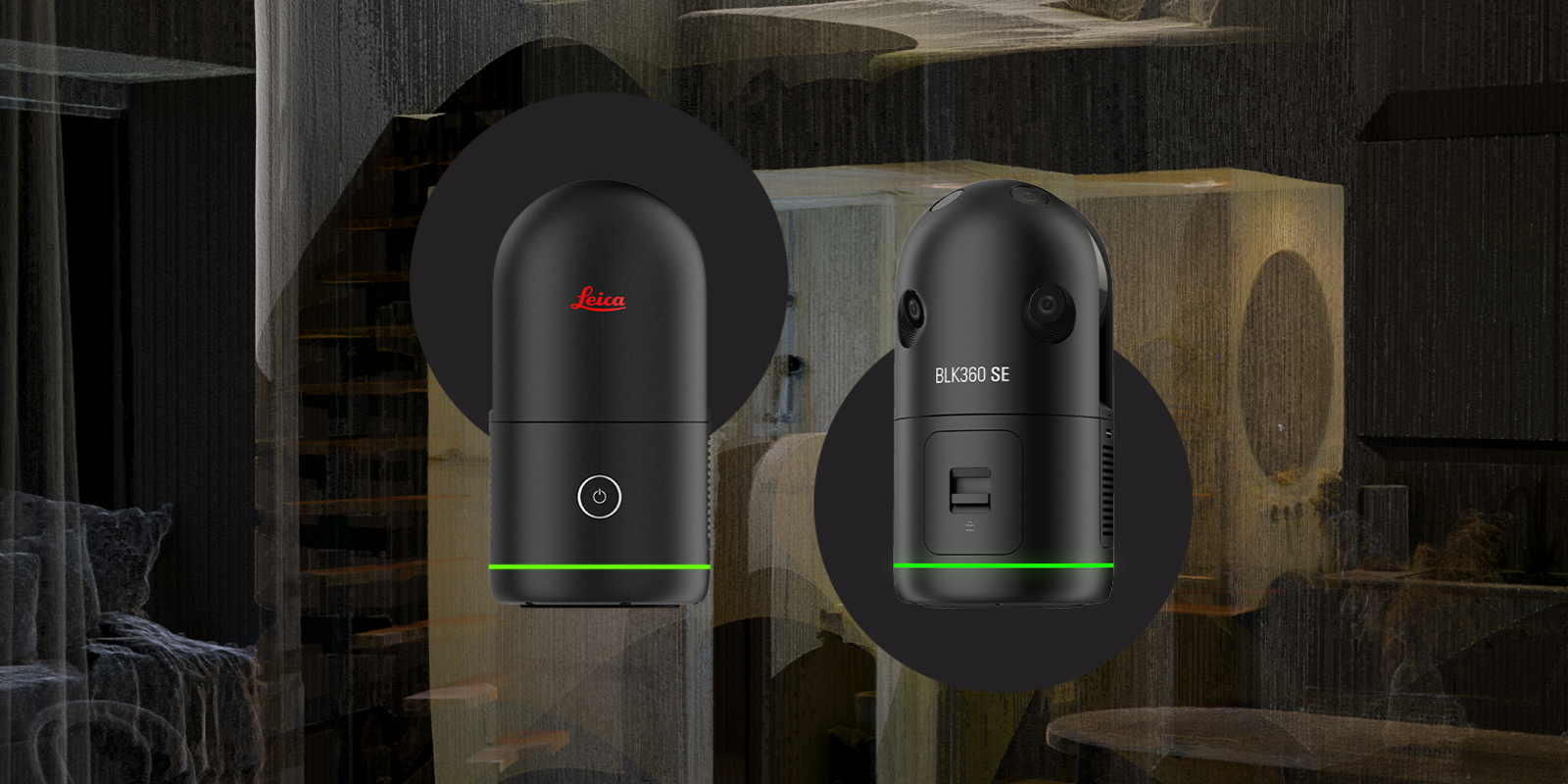

El BLK360 SE y el BLK360 tienen un aspecto similar: ambos tienen una altura aproximada de 155 mm y un peso algo inferior a 0,85 kg (con la batería instalada). Veamos lo que hay dentro de cada dispositivo.
Velocidades de escaneo e imágenes
Los datos capturados por el BLK360 SE tienen exactamente la misma calidad que los del BLK360, pero tarda un poco más en escanearlos. La velocidad de captura, o el tiempo que el escáner tarda en escanear el área que lo rodea, es diferente: el BLK360 SE captura un máximo de 340 000 puntos por segundo, mientras que el BLK360 puede capturar hasta 680 000 puntos por segundo.
El BLK360 SE puede capturar un escaneo de cúpula completa con imágenes HDR en menos de un minuto, mientras que el BLK360 lo hace en 20 segundos. Los dos escáneres usan el mismo sistema de obtención de imágenes para capturar imágenes HDR de idéntica calidad. Y tanto el BLK360 SE como el BLK360 ofrecen el mismo alcance, hasta un máximo de 45 metros.
Sin embargo, el BLK360 cuenta con la tecnología VIS (Visual Inertial System), que hace un seguimiento de la ubicación del escáner entre toma y toma y prealinea todos los datos antes de transferirlos al software de escritorio, con lo que se agiliza el proceso de escaneo y registro. Esto, combinado con una velocidad superior de captura, hace que el BLK360 resulte idóneo para proyectos más grandes o para entornos en los que es esencial contar con una velocidad elevada.
El BLK360 SE no incluye la tecnología VIS, de modo que es más adecuado para proyectos pequeños o medianos. Sin embargo, el BLK360 SE se suministra con un software y una app de campo que ayudan a los usuarios a escanear fácilmente y a trabajar con los datos en la oficina con rapidez. Esto crea un flujo de trabajo completo que es tan intuitivo como el propio escáner.

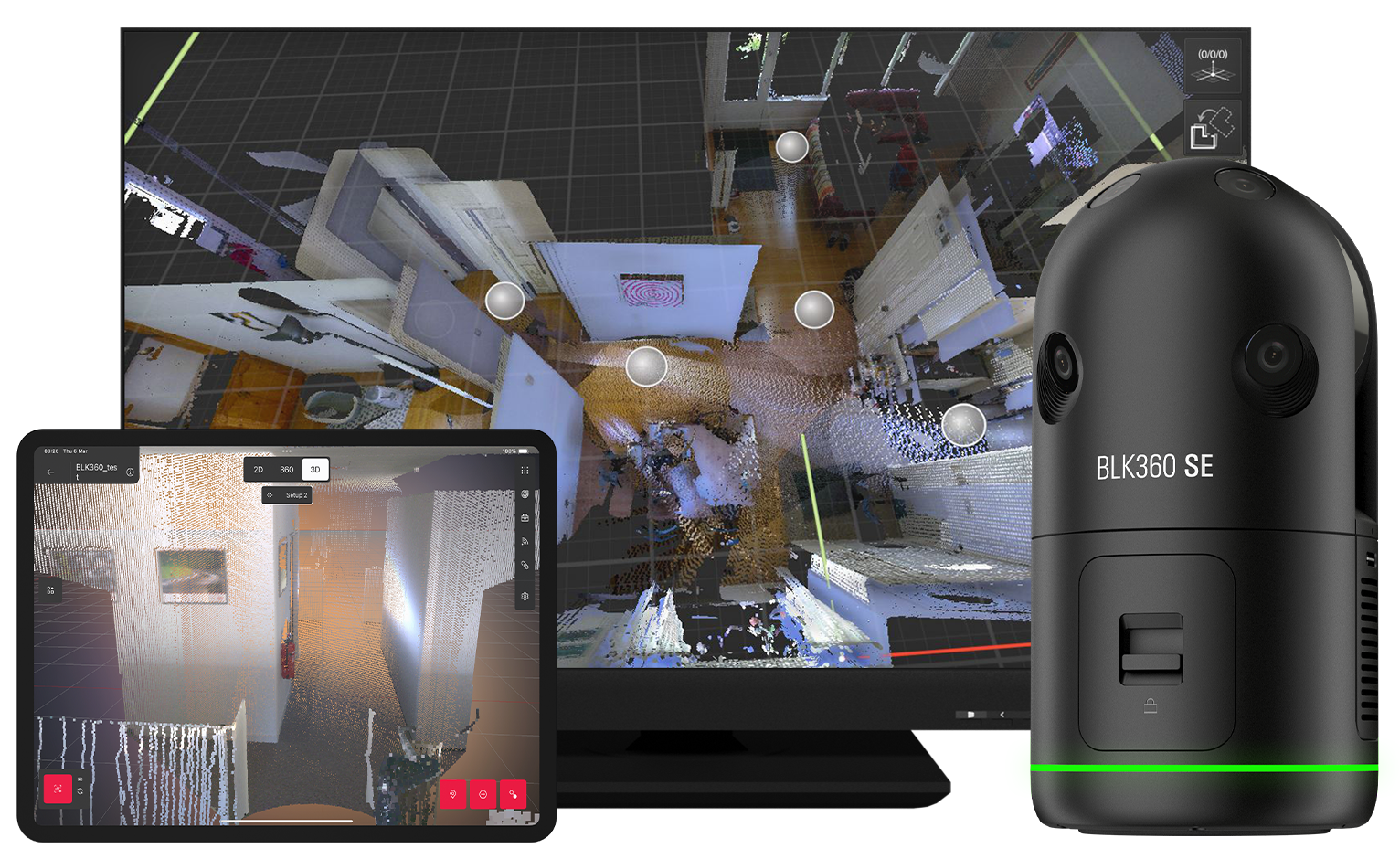

La solución BLK360 SE Essentials ofrece en exclusiva un completo paquete integrado por un escáner, la app de campo y el software de procesamiento de nubes de puntos.

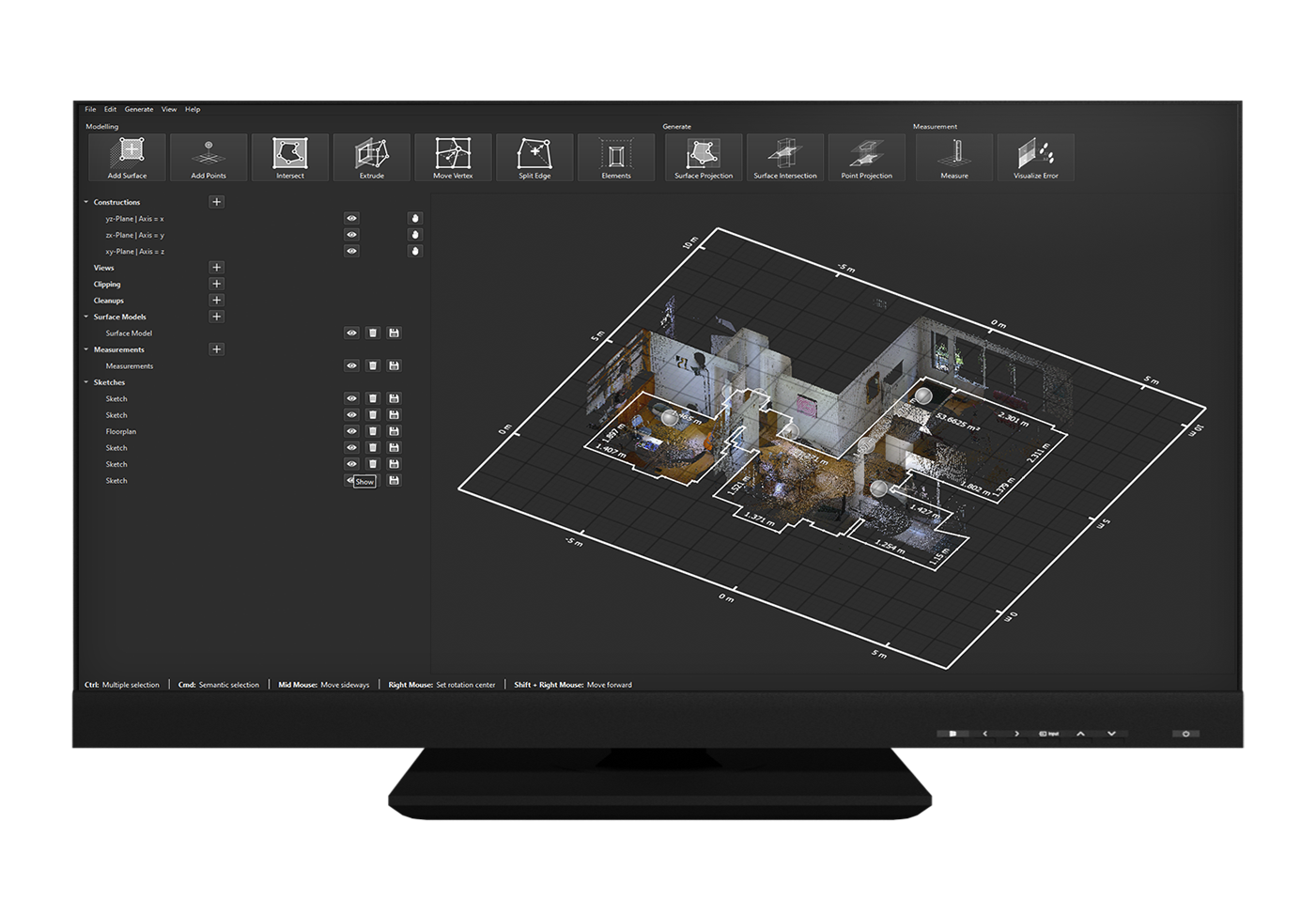

Mientras que el BLK360 incluye la tecnología VIS y ofrece una alta velocidad de escaneo, el BLK360 SE permite acceder a todo el flujo de trabajo proporcionado con la solución. Leica Cyclone FIELD 360 (BLK Edition) permite controlar el escáner in situ, y el software PinPoint procesa y registra nubes de puntos y permite crear modelos 3D y planos de planta 3D y 2D, realizar mediciones y usar herramientas de análisis y de limpieza de datos.
Los usuarios pueden acceder a un proceso simplificado que abarca desde el registro de los datos hasta el trabajo directo con ellos en PinPoint. También pueden crear superficies en la nube de puntos, insertar elementos arquitectónicos como puertas y ventanas, crear planos de planta y, por supuesto, medir directamente en los datos de la nube de puntos.
Este software 3D para el procesamiento de nubes de puntos también es compatible con aplicaciones de CAD y BIM 2D y 3D populares, de modo que los usuarios pueden integrar los datos de escaneo en sus propios flujos de trabajo sin problemas.
PinPoint y Cyclone FIELD 360 también funcionan muy bien con el BLK360 y se pueden comprar por separado, pero se incluyen en la solución BLK360 SE Essentials.
Nuestras aplicaciones complementarias, Cyclone FIELD 360 y la app BLK Live, están disponibles tanto para el BLK360 como para la solución BLK360 SE Essentials. Se han diseñado para facilitar la captura de datos de escaneo y ofrecen vistas previas en tiempo real de los datos capturados in situ por los usuarios, herramientas de medición que permiten realizar mediciones rápidas y precisas de objetos y estructuras, e información de escaneo para el control de calidad de los datos 3D.
De nuevo, la solución BLK360 SE Essentials incluye la app Cyclone FIELD 360 (BLK Edition), disponible para iOS y Android. El BLK360 es algo diferente: incluye la app BLK Live para iOS y Android, pero no Cyclone FIELD 360.
Aunque difieren en cuanto a aspecto, funcionamiento y conjuntos de funciones, estas apps cuentan con interfaces intuitivas que ofrecen a los usuarios todo lo que necesitan para trabajar con los datos in situ.
Simon Mark, vicepresidente de innovación estratégica de Hexagon Geosystems, nos responde sobre las nuevas capacidades del BLK360 SE Essentials. El BLK360 SE es una nueva solución compuesta por el propio láser escáner, la app Leica Cyclone FIELD 360 (BLK Edition) y el software de procesamiento y creación de modelos PinPoint. En pocas palabras, es un paquete completo para la captura de la realidad en el ámbito de la arquitectura, la ingeniería y la construcción, así como en otros sectores. Es una solución integral, lista para el uso, que permite a los usuarios iniciarse de inmediato en la captura de la realidad.
Hemos identificado que los profesionales de la construcción necesitan explorar e integrar la captura de la realidad en su trabajo. Aunque puede ser una pequeña parte de sus tareas, tiene un gran impacto al aumentar la eficiencia y proporcionar datos precisos (como para medir, producir o instalar materiales). Un carpintero que usa un escáner láser es un ejemplo de esto, pero hay muchas más aplicaciones posibles.
Lo más importante es la sencillez. La solución (BLK360 SE Essentials) proporciona un escáner, software y un flujo de trabajo rápido para crear productos finales. Permite generar modelos 2D/3D, ortofotos y planos, con compatibilidad con sistemas CAD. Está diseñada para usuarios que usan la nube de puntos solo como un medio para obtener un modelo útil que les sirva para tareas prácticas como planificar o integrar en proyectos.
Como indica su nombre, es un paquete de componentes esenciales. Está pensado para proyectos pequeños y medianos. A menudo, los usuarios solo necesitan capturar una escena, una planta o un edificio pequeño, de modo que los proyectos pequeños y medianos son perfectos para esta solución.
El BLK360 SE es el escáner láser esencial para proyectos pequeños/medianos, ofreciendo las funciones básicas necesarias para un inicio profesional. Aunque más simple y lento (sin tecnología VIS) que el BLK360 normal, cubre lo fundamental para usuarios que no necesitan funciones avanzadas en campo. Se complementa con la app Cyclone FIELD 360 (para guía y alineación en obra) y el software PinPoint (para registro, modelado, planos, herramientas de análisis/limpieza y exportación en la oficina), proporcionando un flujo de trabajo completo y bien integrado.
BLK360 SE Essentials es un paquete integral que permite a los usuarios escanear, procesar y modelar con rapidez sus datos 3D. Veamos algunos casos de uso perfectos para BLK360 SE Essentials.
Profesionales de la arquitectura, la ingeniería y la construcción con proyectos de escaneo pequeños o medianos
Con BLK360 SE Essentials, los profesionales de la arquitectura, la ingeniería y la construcción pueden capturar áreas y estructuras pequeñas o medianas, como viviendas unifamiliares y espacios con unas dimensiones similares.
Estos profesionales también se beneficiarán de un flujo de trabajo sencillo que permite escanear de un modo eficiente in situ y simplifica el procesamiento, el registro, la medición y la creación de modelos con los datos 3D.
Usuarios sin experiencia en el ámbito de la captura de la realidad
BLK360 SE Essentials es un punto de partida más sencillo para los usuarios que inician su andadura en el ámbito de la captura de la realidad, especialmente para aquellos que deseen contar con un flujo de trabajo completo desde el primer momento. Los usuarios experimentados también podrán usar este flujo de trabajo de captura de la realidad en proyectos pequeños o medianos.
