Webinar Captura de la realidad y digitalización 3D

25/10/06
Webinar Captura de la realidad y digitalización 3D
ANCHOR:

Webinar

Formación exclusiva: Captura de la realidad y digitalización 3D

En ACRE, transformamos el mundo real en un entorno digital preciso y manejable. Este webinar es una inmersión completa en el universo de la Captura de la Realidad (Reality Capture), una tecnología que minimiza la pérdida de información entre el campo y la oficina, garantizando proyectos más productivos y libres de errores.

El objetivo es claro: conseguir una «digitalización de la realidad» mediante la captura masiva de datos geométricos para generar nubes de puntos, la base para cualquier proyecto de ingeniería, construcción, patrimonio o seguridad pública.

¿Está listo para integrar la digitalización 3D en sus proyectos?

Contacte con nuestro equipo para una consulta personalizada y descubra qué sistema de Captura de la Realidad se adapta mejor a sus necesidades.

Contáctanos
ANCHOR:

Contenido

Contenido exclusivo del webinar

Este webinar fue estructurado para ofrecer una visión 360° de la tecnología Reality Capture, guiando al espectador en un viaje completo desde los conceptos fundamentales hasta las aplicaciones más innovadoras y específicas por sector. No se trata solo de una presentación de productos, sino de una formación integral sobre la metodología que está redefiniendo la ingeniería y la construcción. Se desglosa el porqué de cada tecnología, cuándo es más eficiente usar un sistema estático de alta precisión frente a la agilidad de un sistema dinámico, y cómo todo el ecosistema de hardware y software de Leica se integra para crear un flujo de trabajo sin fisuras, desde la toma de datos en campo hasta la entrega de un modelo digital inteligente al cliente final.

Conozca a nuestro experto

Esta sesión magistral fue dirigida por uno de los mayores conocedores del sector en ACRE:

  • David Cruz Josa (Reality Capture Manager de ACRE): Ingeniero Técnico en Topografía con más de 12 años de experiencia, David desglosa los sistemas más avanzados del mercado y comparte metodologías de captura probadas en proyectos reales.
  • Laura: Moderadora de la sesión, encargada de la bienvenida y la interacción con los asistentes.
Este webinar se estructuró para ofrecer una visión 360° de la tecnología Reality Capture

1. Fundamentos: Sistemas estáticos vs. dinámicos

La primera parte de la formación se centra en diferenciar las dos grandes familias de tecnologías de captura:

  • Sistemas Estáticos: Escáneres que operan desde una posición fija, ofreciendo la máxima precisión milimétrica al conocer el origen de cada medición. Ideales para control dimensional y proyectos de alta exigencia.
  • Sistemas Dinámicos: Equipos que capturan datos en movimiento (a pie, en un dron o en un vehículo), utilizando sistemas de navegación inercial y tecnología SLAM para posicionarse. Perfectos para grandes superficies y levantamientos rápidos.
1. Fundamentos: Sistemas estáticos vs. dinámicos

2. Sistemas estáticos en detalle: Precisión y velocidad

Analizamos la gama de escáneres láser 3D de Leica, destacando las ventajas competitivas de cada uno:

Sistema Características Clave Aplicación Ideal
Leica RTC 360 Velocidad de 2 millones de puntos/seg, Sistema VIS para registro automático en campo, y tecnología de doble medición para superficies negras o brillantes. Proyectos de edificación, industria y plantas donde la velocidad y la calidad del dato son cruciales.

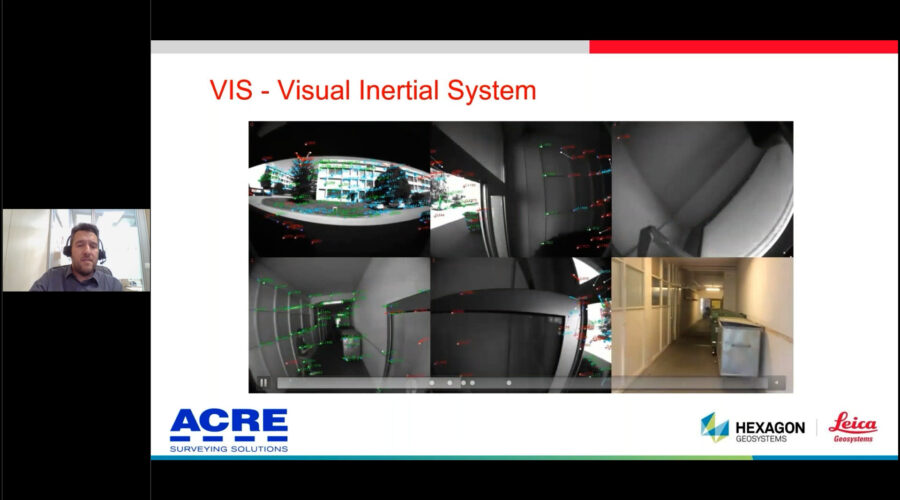

Leica BLK360 Ultra-portátil (menos de 1 kg), operación con un solo botón y sistema VIS. El escáner más rápido del mercado para levantamientos sencillos. Interiores, arquitectura, y proyectos donde la ergonomía y la rapidez son la prioridad.
Leica Serie P (P30/P40/P50) Largo alcance (hasta 1 km), máxima precisión (3 mm a 50 m) y funciones topográficas avanzadas (poligonales, estacionamiento por coordenadas). Ingeniería civil (presas, puentes), túneles, y monitorización de deformaciones en grandes estructuras.

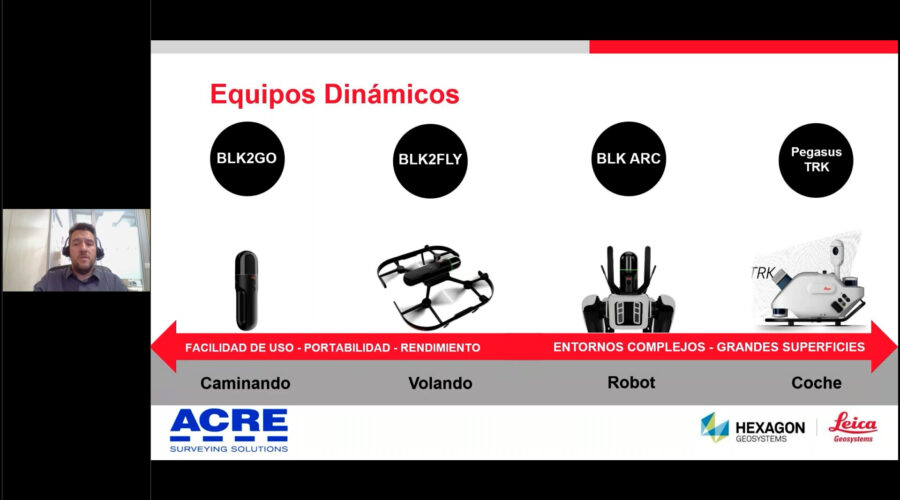

3. Sistemas dinámicos y mobile mapping: La revolución del movimiento

Exploramos las soluciones que permiten digitalizar la realidad sin detenerse:

  • Leica BLK2GO: Dispositivo de mano con tecnología GrandSLAM (VIS + SLAM) para mapear interiores complejos mientras se camina.
  • Plataformas BLK (FLY y ARC): El sistema BLK2GO montado sobre un dron (BLK2FLY) o un robot (BLK ARC) para acceder a zonas peligrosas o de difícil acceso.
  • Mobile Mapping (Leica TRK): Sistemas de alto rendimiento montados en vehículos para el inventariado y control de corredores (carreteras, líneas férreas) y la creación de gemelos digitales de ciudades enteras (Smart Cities).
3. Sistemas dinámicos y mobile mapping: La revolución del movimiento

4. El flujo de trabajo completo: Del campo a la entrega final

No solo capturamos datos, sino que los transformamos en resultados

Se detalla el ecosistema de software Leica Cyclone para gestionar el proyecto de principio a fin:

  • 1. Captura y Registro: Uso de Cyclone FIELD en campo y Cyclone REGISTER 360 en oficina para unir y georreferenciar las nubes de puntos.
  • 2. Post-Proceso y Análisis: Utilización de Cyclone 3DR para modelado, control dimensional, o los plugins **CloudWorks** para trabajar directamente en el software del cliente (AutoCAD, Revit, etc.).
  • 3. Entrega y Colaboración: Plataformas como Cyclone Enterprise para compartir y visualizar las nubes de puntos con clientes y colaboradores de forma sencilla.
4. El flujo de trabajo completo: Del campo a la entrega final

5. Aplicaciones reales por sector

casos de éxito reales donde esta tecnología marca la diferencia

  • AEC: Creación de modelos BIM As-Built, control de planicidad en suelos industriales y detección de interferencias (Clash Detection).

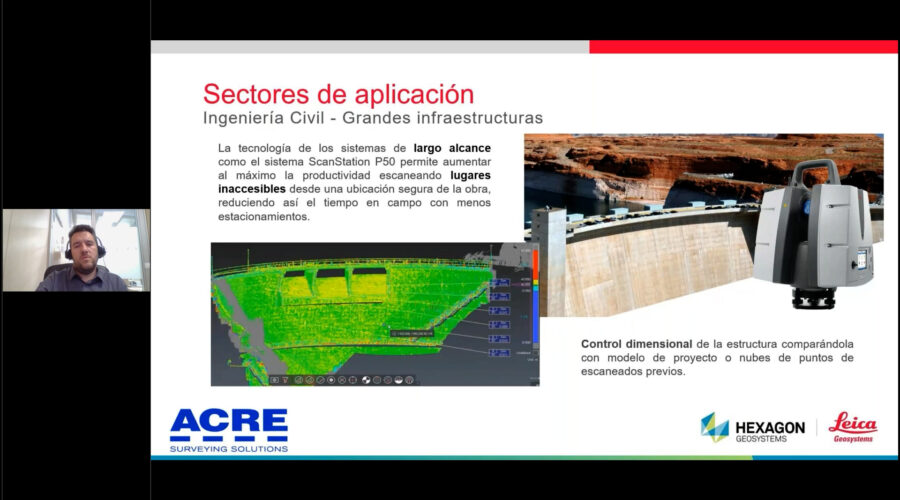

  • Ingeniería Civil: Cálculo de cubicaciones en túneles, inspección de presas y puentes, y levantamiento de carreteras sin cortar el tráfico.
  • Patrimonio y Arqueología: Creación de réplicas exactas de fachadas y elementos arquitectónicos para su conservación y reproducción.

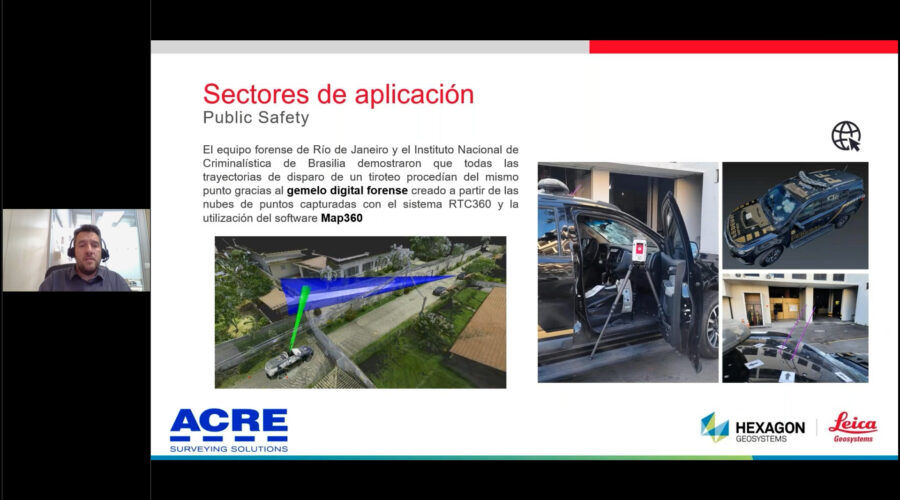

  • Public Safety: Reconstrucción de escenas de crímenes, análisis de trayectorias de disparo y documentación de incendios para investigación forense.
5. Aplicaciones reales por sector

Conclusión: ¿Tiene un proyecto en mente? Pregúntenos

Este webinar ha cubierto un amplio espectro de tecnologías y aplicaciones, y es natural que surjan preguntas específicas para sus propios desafíos. La Captura de la Realidad no es una solución única; cada proyecto, ya sea la rehabilitación de un edificio histórico o la inspección de una planta industrial, requiere una metodología y una herramienta adecuadas. Ahora es su turno.

¿Qué desafío geométrico enfrenta en su próximo proyecto? ¿No está seguro de si un sistema estático o dinámico es el más adecuado para sus necesidades? ¿Quiere saber cómo integrar las nubes de puntos en su flujo de trabajo actual? Nuestro Reality Capture Manager, David Cruz Josa, y todo el equipo de expertos de ACRE están a su disposición para resolver todas sus dudas. Contáctenos y permítanos ayudarle a encontrar la solución perfecta.

ANCHOR:

FAQ

Respuestas a preguntas frecuentes (FAQ)

Sobre la captura de la realidad

¿Qué es la Captura de la Realidad (Reality Capture) y cuál es su objetivo?
¿Qué es una nube de puntos?
¿Cuál es la diferencia fundamental entre un escáner estático y uno dinámico?
¿Cómo solucionan los escáneres Leica el problema de medir superficies negras o brillantes?
¿Necesito usar dianas o puntos de control para unir los diferentes escaneos?
¿Qué precisión puedo esperar de estos escáneres?
¿Qué software necesito para trabajar con los datos capturados?
¿Cómo puedo compartir la nube de puntos con un cliente que no tiene software especializado?
