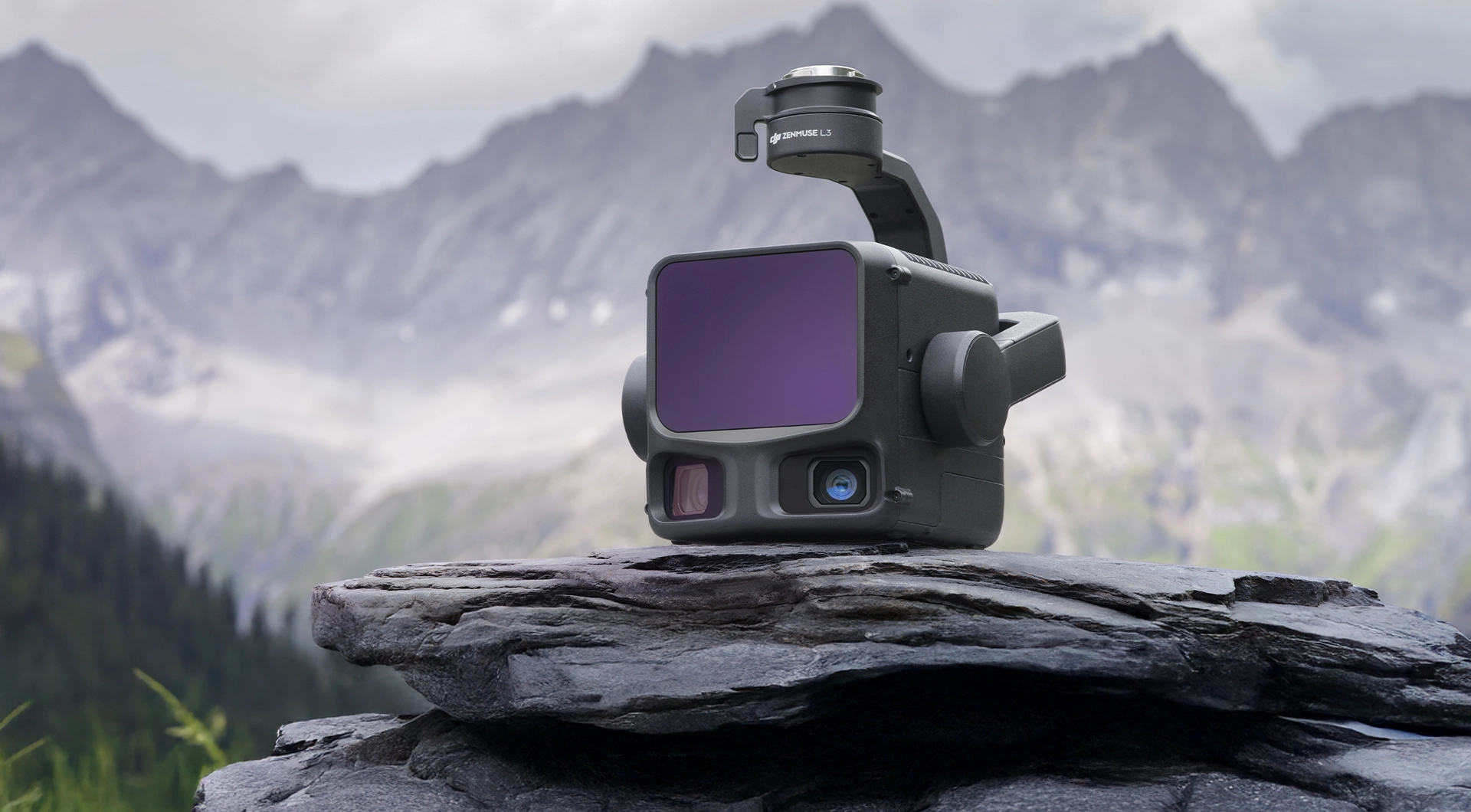

DJI Zenmuse L3
Ve mucho más allá, más lejos y con más precisión
Claridad que penetra. Precisión que define tu mundo
El poder de ver cada detalle, a gran escala
El sistema LiDAR aéreo de alta precisión de nueva generación de DJI incorpora un láser de largo alcance capaz de alcanzar hasta 950 m [1], incluso en objetos con solo un 10 % de reflectividad. Dos cámaras de cartografía RGB de 100 MP y un sistema POS de alta precisión aceleran la adquisición de datos geoespaciales, permitiendo una cobertura diaria de hasta 100 km² [2].

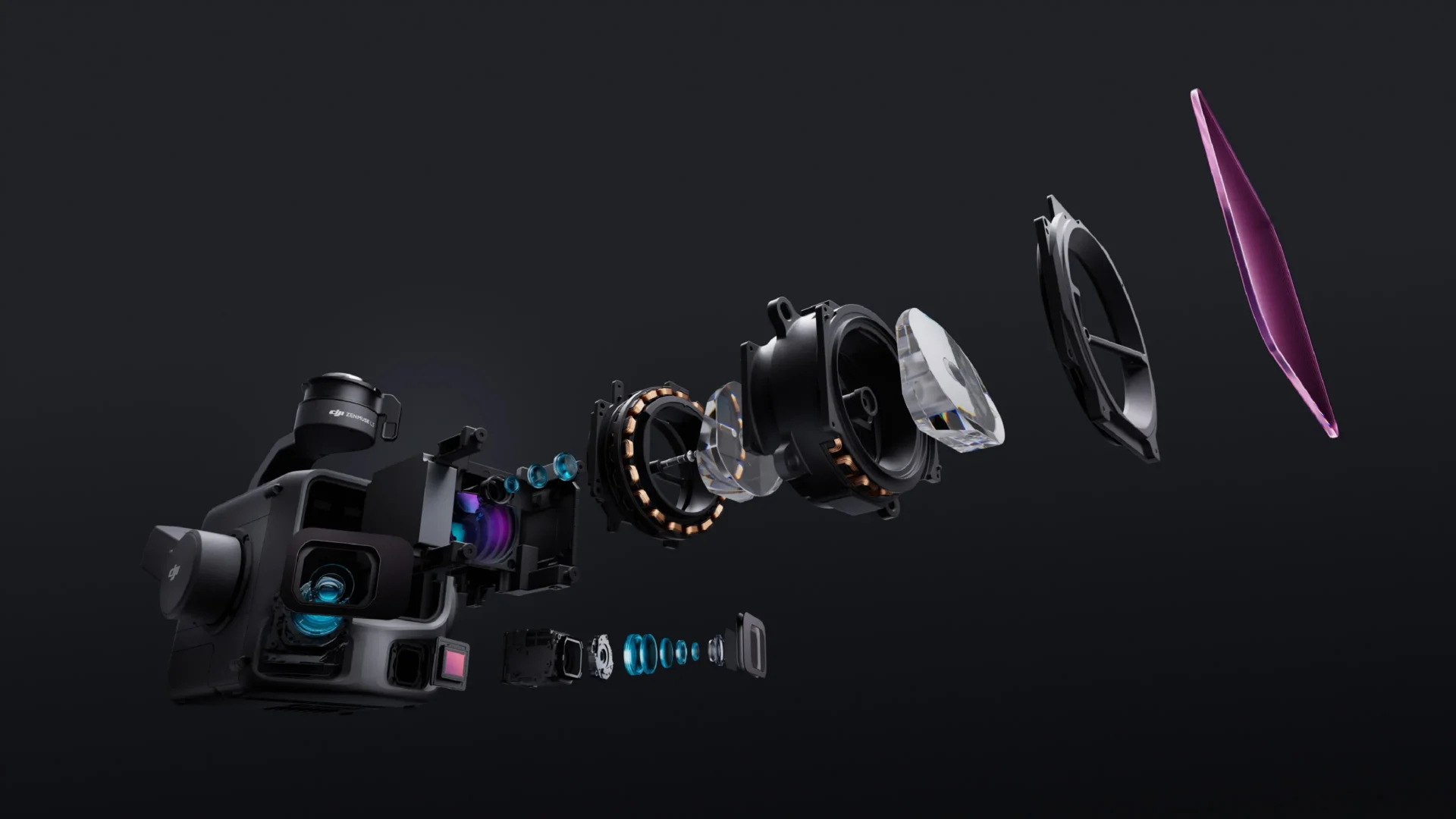

Zenmuse L3 integra un láser de largo alcance de 1535 nm, dos cámaras de cartografía RGB de 100 MP, un sistema POS de alta precisión y un estabilizador de tres ejes, todo en un dispositivo compacto que ofrece un rendimiento sin precedentes para su tamaño
LiDAR
LiDAR de largo alcance de 1535 nm
rango máximo de detección de 950 m
Zenmuse L3 alcanza un rango máximo de detección de 950 m [1] a una frecuencia de pulso de 100 kHz, que se probó bajo una luz ambiental de 100 klx y en objetos con una reflectividad del 10 %. La frecuencia de pulso ajustable da lugar a una salida de potencia flexible y permite una adaptación óptima a diferentes escenarios operativos Las altitudes de vuelo típicas de 300 a 500 m amplían significativamente [3] la cobertura en un solo vuelo y aumentan la eficacia cartográfica.
Mayor densidad de puntos
Con una divergencia del rayo láser de solo 0.25 mrad (1/e²), el tamaño del punto en el mismo rango equivale aproximadamente a una quinta parte del de Zenmuse L2, lo que permite detectar objetos más pequeños como líneas eléctricas y ramas. Una mayor densidad de energía genera una capacidad de penetración más fuerte, lo que incrementa significativamente la densidad de puntos en el suelo bajo la vegetación y permite una reconstrucción de alta precisión de terrenos y estructuras complejos.
2 millones de pulsos por segundo
Con una frecuencia máxima de emisión de pulsos láser de 2 millones de pulsos por segundo y compatibilidad con hasta 16 retornos [4], Zenmuse L3 ofrece una reconstrucción espacial de alta precisión. La densidad de la nube de puntos y la capacidad de penetración pueden ajustarse para satisfacer distintas necesidades, que van desde cartografía de alta precisión hasta entornos complejos.
lineal, en forma de estrella y no repetitivo
Admite los modos de escaneo lineal, en forma de estrella y no repetitivo para diferentes escenarios operativos: • Lineal: logra una distribución de nube de puntos más uniforme, ideal para la cartografía de terrenos de alta precisión. • Forma de estrella: equilibra la precisión con varios ángulos de escaneo y capacidad de penetración, ideal para bosques o entornos urbanos densos. • No repetitivo: ofrece varios ángulos de escaneo y una cobertura más amplia, optimizados para inspecciones de líneas eléctricas y otros estudios estructurales complejos.
Equipada con dos sensores CMOS RGB de 100 MP 4/3 y un obturador mecánico, Zenmuse L3 ofrece una precisión y eficiencia significativamente mejoradas. La combinación de píxeles admite una resolución efectiva de 25 MP con un tamaño de píxel mayor, por lo que ofrece una reproducción de color superior incluso en condiciones de escasa iluminación.
Las dos cámaras de cartografía RGB ofrecen un campo de visión (FOV) horizontal de hasta 107°, para que cada captura cubra un área más amplia. Incluso con un solapamiento lateral de LiDAR del 20 %, puedes capturar datos tanto para modelos digitales de ortofoto (DOM) como para modelos digitales de elevación (DEM) en un solo vuelo, mejorando así en gran medida la eficiencia operativa.

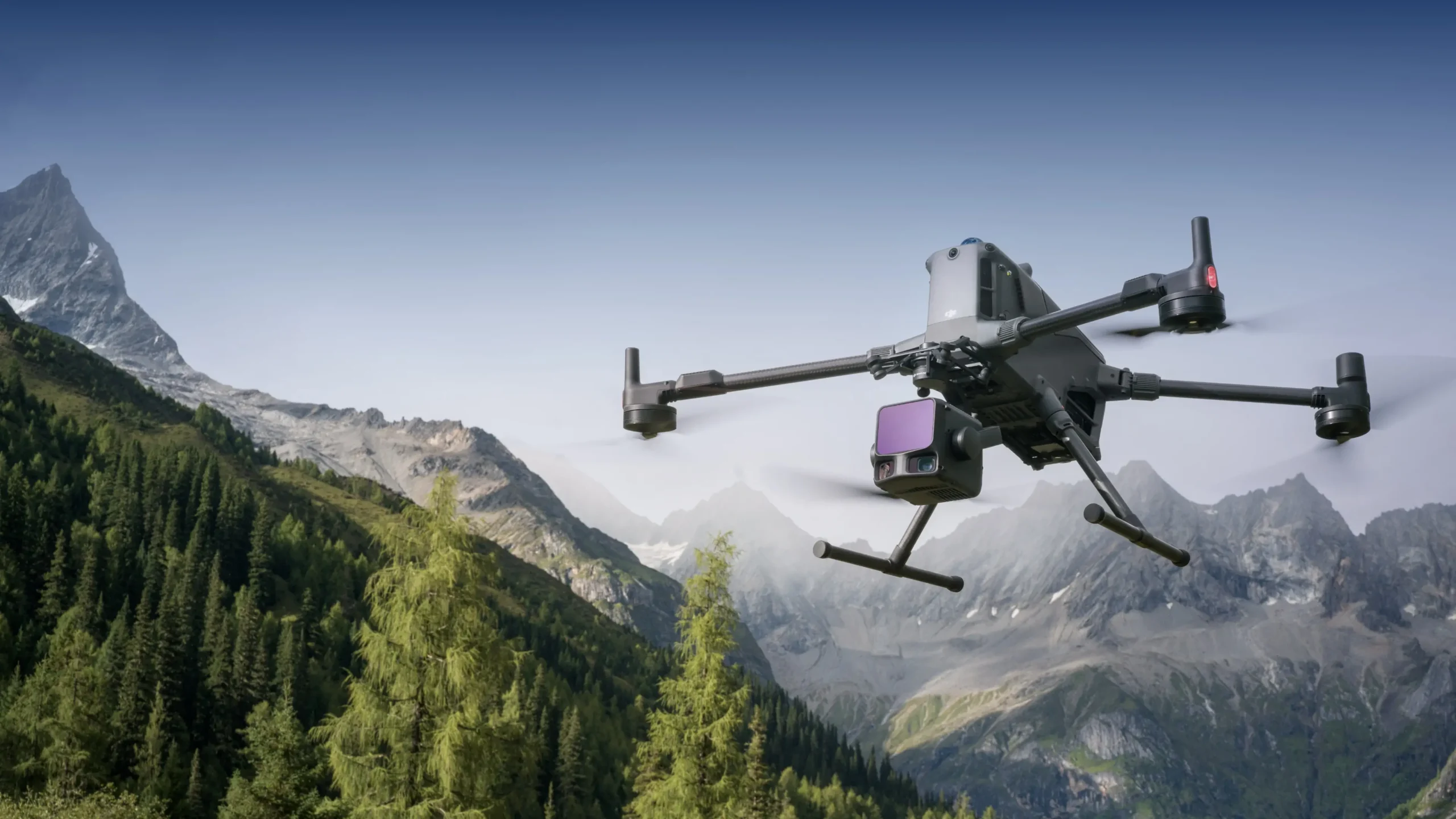

Zenmuse L3 ofrece mejoras significativas tanto en la precisión de la nube de puntos como en la precisión RGB, al tiempo que lleva la eficiencia a nuevos niveles. Al emparejarla con DJI Matrice 400, un solo vuelo puede cubrir hasta 10 km², lo que permite una cartografía de alta precisión de hasta 100 km² por día [2]. Los resultados alta precisión en áreas extensas se entregan en un flujo de trabajo sin interrupciones.
Alta precisión
alcanza una precisión de rumbo de 0.02°

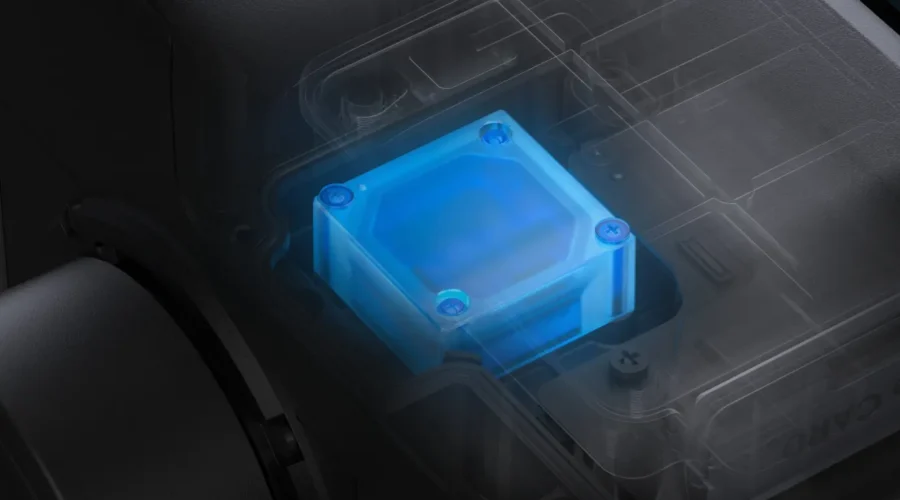

El sistema POS de alta precisión mejorado alcanza una precisión de rumbo de 0.02° y una precisión de inclinación de 0.01° (posprocesado, 1σ). El LiDAR de desarrollo propio ofrece una repetibilidad de medición de 5 mm a 150 m (1σ) [5] y admite sincronización temporal a nivel de microsegundos. Cada unidad pasa por una rigurosa calibración de fábrica para garantizar resultados de relevamiento fiables de manera constante.
La precisión vertical es superior a 3 cm a una altitud de 120 m, superior a 5 cm a 300 m y superior a 10 cm a 500 m [6], lo que permite realizar proyectos de cartografía a escalas de 1:500, 1:1000 y 1:2000 con facilidad. El grosor de la nube de puntos que genera Zenmuse L3 es solo la mitad que el de Zenmuse L2, lo que permite análisis avanzados y aplicaciones de alta precisión.
Al contar con dos cámaras de cartografía RGB de 100 MP, Zenmuse L3 logra una distancia de muestreo en tierra (GSD) de 3 cm incluso a una altitud de vuelo de 300 m [7]. La sincronización de posición en tiempo real permite operar sin puntos de control de tierra (Ground Control Points, GCP), garantizando imágenes de alta calidad para una cartografía precisa.
Alta penetración
capta más puntos terrestres con mayor exhaustividad
Con un punto láser más pequeño y una mayor energía por pulso, Zenmuse L3 ofrece una capacidad de penetración superior. En la cartografía del terreno y en aplicaciones similares, capta más puntos terrestres con mayor exhaustividad, lo que mejora significativamente la precisión y la integridad de los datos del terreno para un ajuste y una reconstrucción superficial precisos.

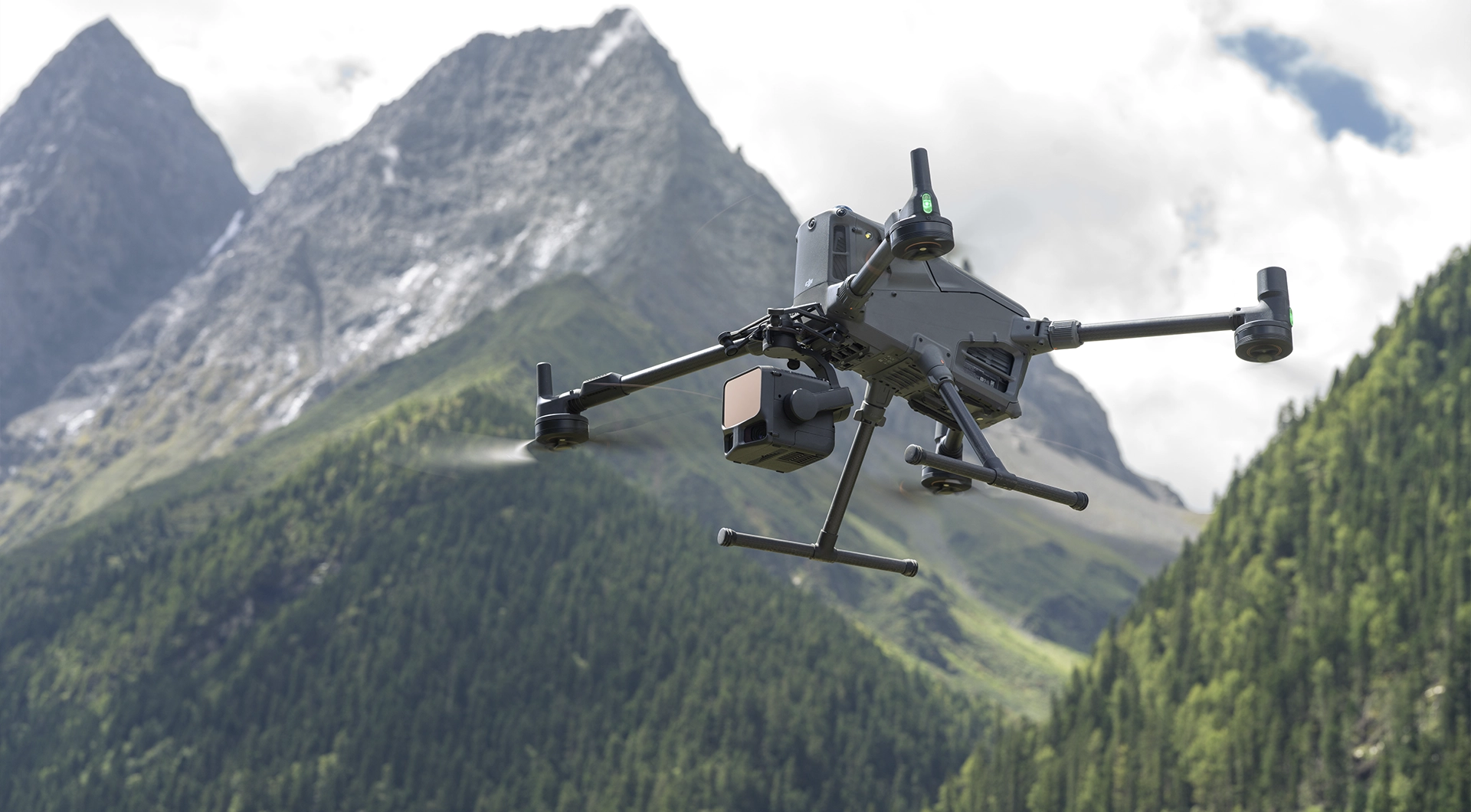

Cuando se monta en DJI Matrice 400, Zenmuse L3 ofrece una alta eficiencia. A una altitud de vuelo de 300 m, un solo vuelo puede cubrir hasta 10 km², ofreciendo hasta 100 km² de cobertura
Zenmuse L3 se integra perfectamente con el ecosistema de DJI para ofrecer una solución cartográfica de extremo a extremo. Desde la adquisición y el procesamiento de datos hasta su aplicación, este flujo de trabajo unificado es más sencillo de utilizar y más fácil de dominar que las configuraciones tradicionales de varias plataformas, lo que ayuda a los usuarios a completar eficientemente una amplia gama de tareas de cartografía.
Captura de datos
DJI Pilot 2 recomienda automáticamente los parámetros de vuelo según las rutas definidas por el usuario y genera el gráfico de perfil de densidad de la franja de vuelo y gráficos de distribución de nube de puntos antes del despegue, lo que permite a los usuarios obtener una vista previa de los resultados de la nube de puntos.
Zenmuse L3 mejora significativamente el seguimiento de líneas eléctricas, para permitir operaciones a altitudes de hasta 130 m. Sin esquivar obstáculos ni cruzar líneas, Zenmuse L3 permite la adquisición completa de datos de corredores eléctricos en un solo vuelo recto en la mayoría de los escenarios.
DJI Pilot 2 admite la visualización en pantalla dividida de cualquiera de las dos fuentes de datos (nube de puntos, RGB o Vision Assist), lo que permite a los usuarios combinar libremente las pantallas para adaptarlas a sus necesidades. Durante la función de seguimiento de líneas eléctricas o cuando las cámaras RGB están orientadas hacia abajo, Asistencia visual ofrece imágenes frontales en tiempo real, lo que reduce los riesgos de vuelo y mejora la eficiencia y la seguridad integral.
Admite la reconstrucción SLAM de nube de puntos en tiempo real, con previsualizaciones instantáneas de nube de puntos en 2D y 3D durante las operaciones, lo que permite a los usuarios monitorear el progreso y tomar mediciones a medida que se recopilan los datos. Los resultados de la nube de puntos también pueden sincronizarse al instante en la nube a través de DJI FlightHub 2 para una respuesta y evaluación rápidas en situaciones de emergencia.
Las salidas de nube de puntos de Zenmuse L3 son totalmente compatibles con DJI FlightHub 2. Los usuarios pueden visualizar y gestionar información de la nube de puntos en tiempo real, generar fácilmente rutas de vuelo detalladas, anotar y compartir puntos de interés, y realizar mediciones avanzadas de líneas y áreas directamente en la nube.
Procesamiento de datos
precisión centimétrica de posicionamiento
DJI Terra cuenta con sólidas capacidades PPK (cinemática posprocesada) integradas, compatibles con D-RTK 3 y datos de estaciones base estándar. La plataforma admite PPK local para imágenes RGB y LiDAR, para proporcionar precisión centimétrica de posicionamiento, incluso en zonas con conectividad de red limitada o cuando RTK no está disponible.
fusión de información de la nube de puntos e imágenes RGB
DJI Terra permite una reconstrucción avanzada mediante dispersión gaussiana basada en fusión de información de la nube de puntos e imágenes RGB recopiladas por Zenmuse L3, lo que mejora drásticamente el realismo y el nivel de detalle de los modelos 3D. Esta capacidad amplía el alcance de aplicación de LiDAR en distintos escenarios de cartografía y ofrece salidas de modelos 3D de mayor calidad.
Integración de datos LiDAR y RGB
DJI Terra permite una integración profunda de datos LiDAR y RGB. Con una sola adquisición, los usuarios pueden generar simultáneamente nubes de puntos de alta precisión, mapas 2D y modelos de malla 3D. Este enfoque de fusión de datos mejora significativamente la integridad y el nivel de detalle del modelo, especialmente en entornos con estructuras complejas como puentes y subestaciones. Satisface las necesidades de sectores como la energía, el transporte y la infraestructura.
Aplicación de datos
Selección rápida y Selección de estructura
DJI Modify admite la clasificación semántica inteligente de nube de puntos, que distingue automáticamente el suelo, la vegetación, los edificios, los cables, las torres eléctricas y más. Tras la clasificación, los usuarios pueden ajustar eficientemente las categorías mediante el uso de herramientas de Selección rápida y Selección de estructura, mejorando aún más la precisión de la clasificación y la eficiencia del procesamiento.
análisis intuitivo de la variación del terreno
La herramienta de perfil de DJI Modify permite a los usuarios seleccionar de manera flexible áreas transversales de modelos de nube de puntos para un análisis intuitivo de la variación del terreno, las características estructurales y los perfiles de elevación.
variedad de productos cartográficos
Cuando se combina con DJI Modify, Zenmuse L3 ofrece resultados versátiles. DJI Modify genera automáticamente una amplia variedad de productos cartográficos a partir de datos de nubes de puntos, que incluyen nubes de puntos semánticas, DEM, TIN, cuadrículas de puntos y curvas de nivel y admite la visualización multicapa. Estas soluciones satisfacen las diversas necesidades de los flujos de trabajo relacionados con ingeniería y diseño CAD.

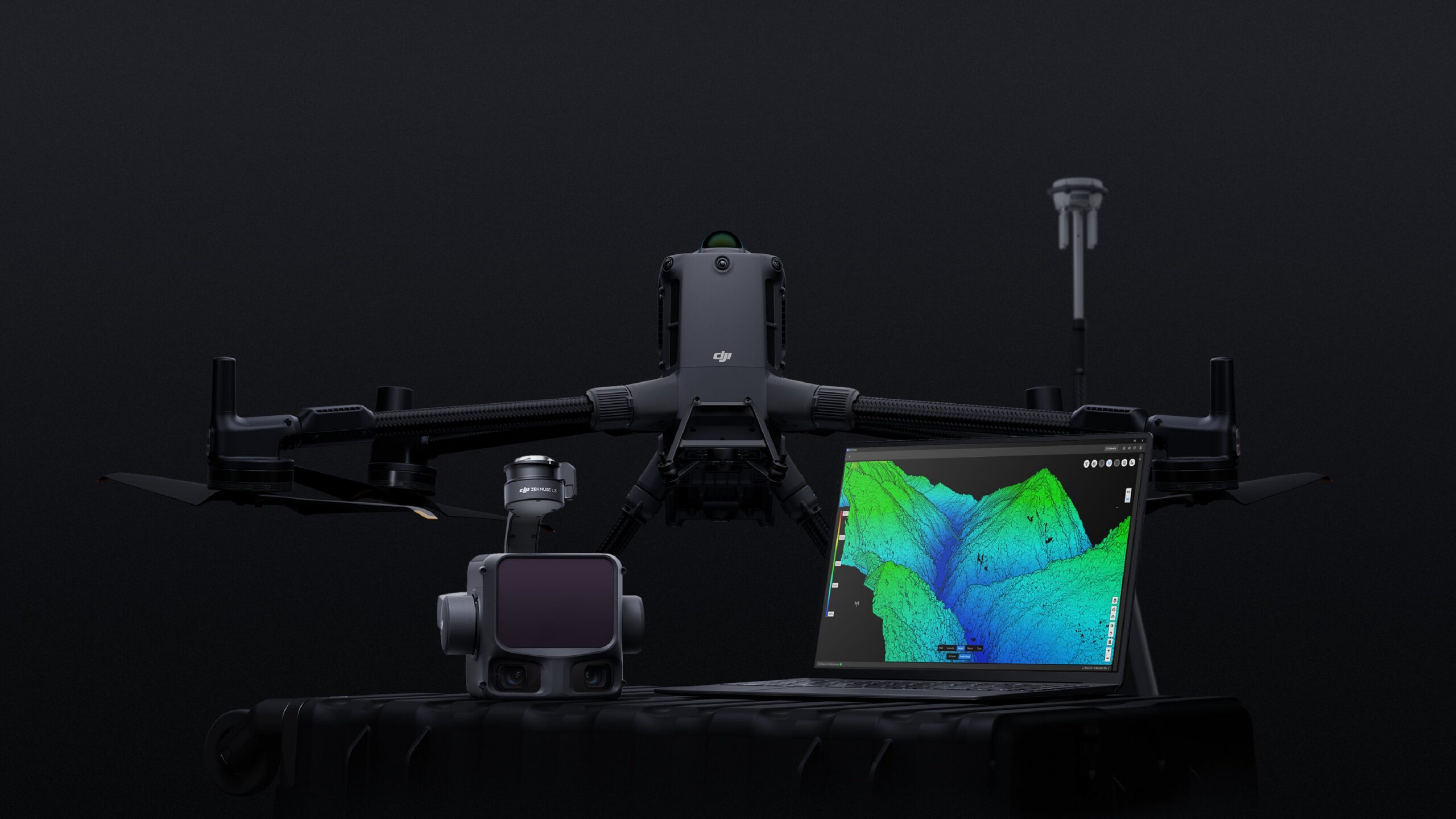

Solución integral

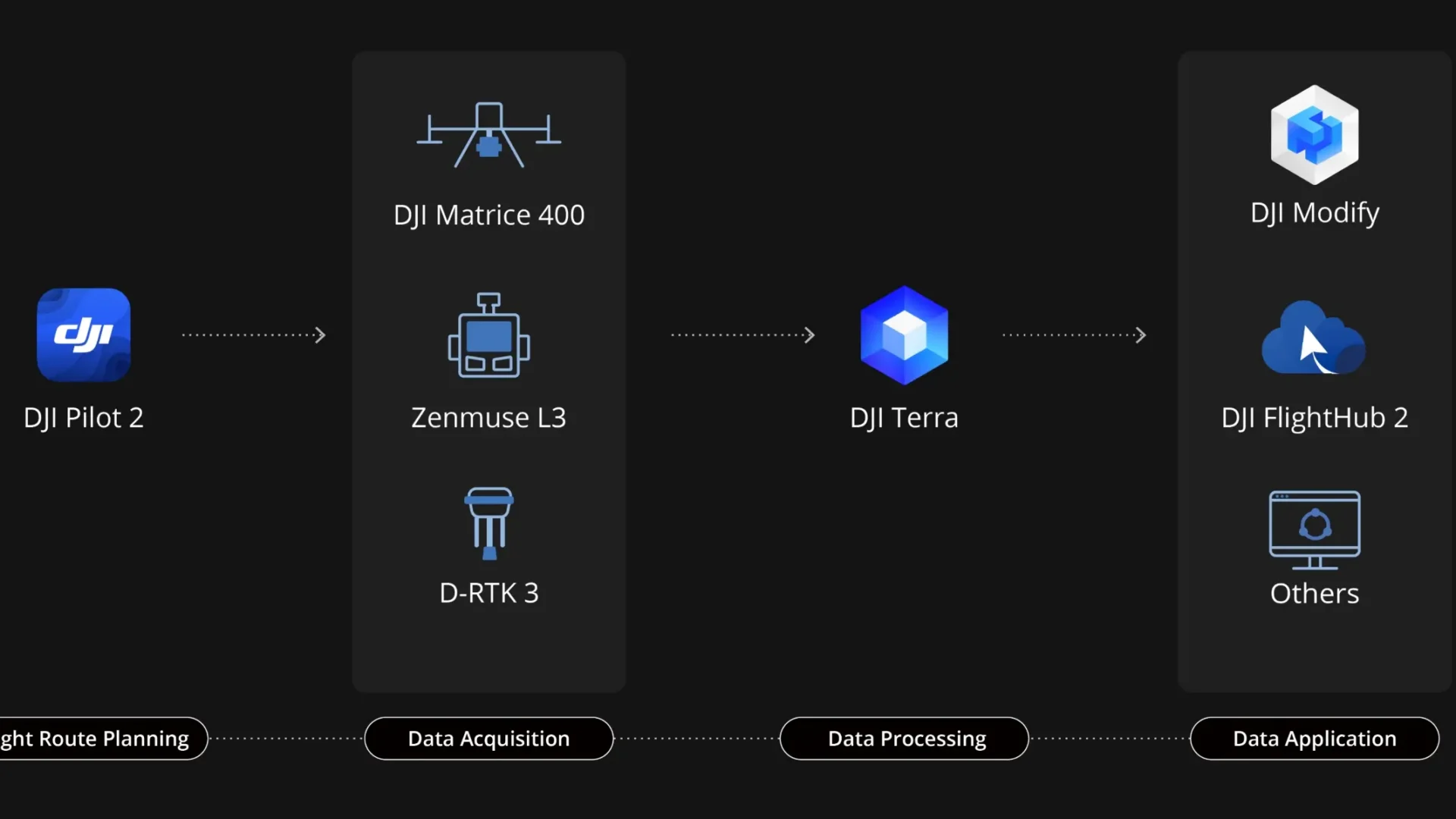

Ofrece un flujo de trabajo completo que abarca la captura, el tratamiento y la aplicación de datos
Seguridad de los datos

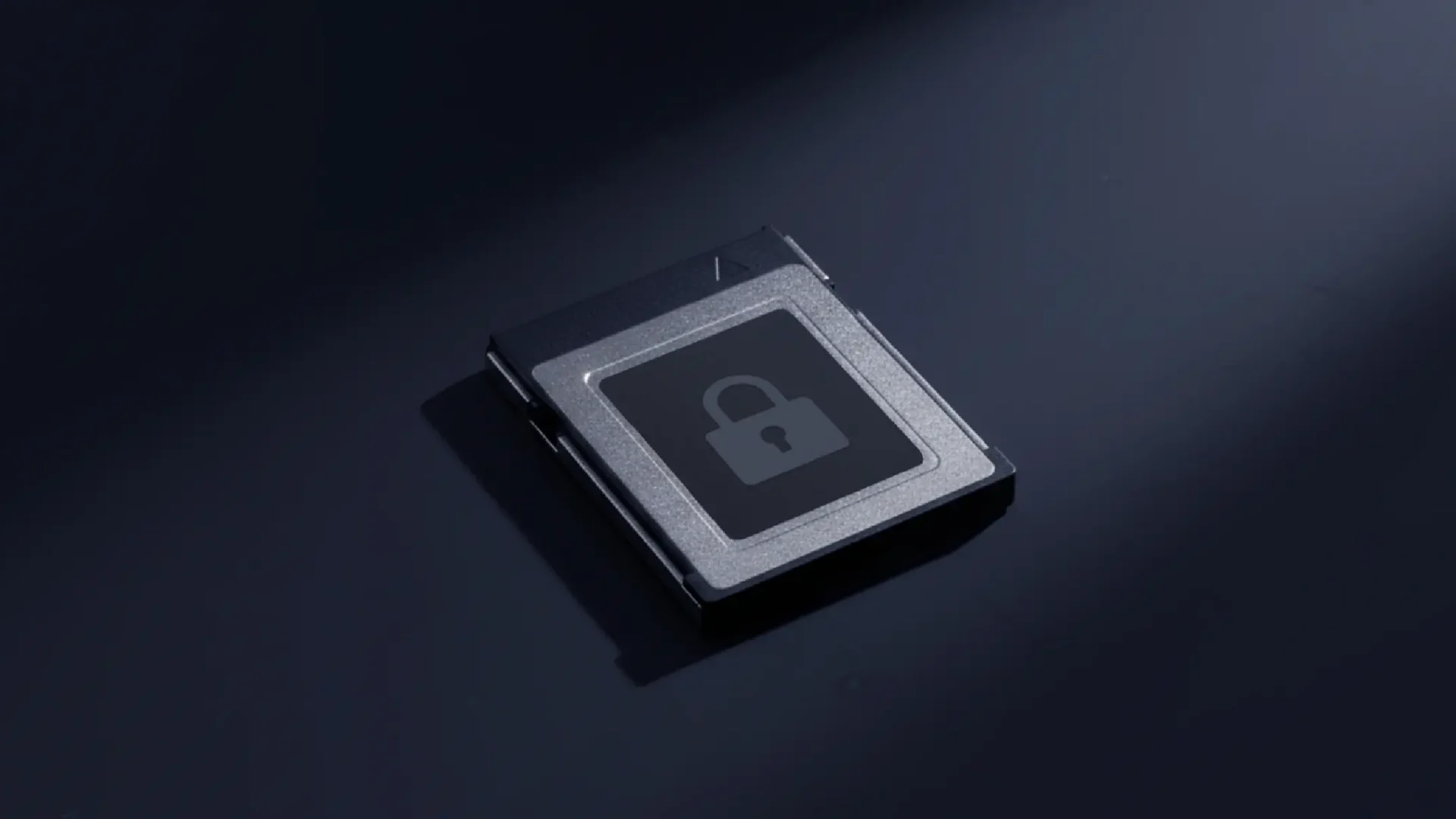

Zenmuse L3 es compatible con el cifrado de tarjetas de memoria CFexpress™, lo que permite una protección segura de los datos almacenados y evita el acceso no autorizado o el robo de datos. Matrice 400 ofrece borrado de registros con un solo clic y cifrado AES-256 para la transmisión de vídeo, lo que garantiza aún más la confidencialidad de los datos.
Obtén 1 año de DJI Care Enterprise Plus o 1 año del servicio de garantía extendida oficial gratis
Protección completa | Garantía de calidad profesional | Servicio exclusivo | El servicio se inicia con la activación
Número ilimitado de reparaciones gratuitas dentro del límite de cobertura.
Límite compartido para ofrecer la máxima protección
Reparaciones gratuitas por correo, servicio sin complicaciones
Respuesta rápida de los expertos técnicos de DJI
Se proporcionará una garantía extendida adicional de 1 año para el producto después de que finalice el período de garantía estándar. Las piezas principales están cubiertas por el servicio de garantía oficial y la asistencia de profesionales.
Soporte a cargo de un equipo de ingeniería profesional
Piezas originales, garantía de calidad
Especificaciones
El Zenmuse L3 es la última solución LiDAR aérea de DJI, que integra un sensor LiDAR de alta precisión, una cámara RGB y una unidad de medición inercial (IMU) de alta precisión en un estabilizador de 3 ejes. Está diseñado para aplicaciones profesionales de topografía, inspección de infraestructuras, forestación y otras aplicaciones industriales.
El Zenmuse L3 introduce mejoras significativas en alcance, precisión y capacidad de penetración en la vegetación. Esto permite obtener modelos de nubes de puntos más detallados y precisos, incluso en entornos complejos.
A una altitud de vuelo de 120 metros, el L3 puede alcanzar una precisión vertical de 3 cm y una precisión horizontal de 4 cm. A 300 metros de altitud, la precisión es de 5 cm en vertical y 7.5 cm en horizontal.

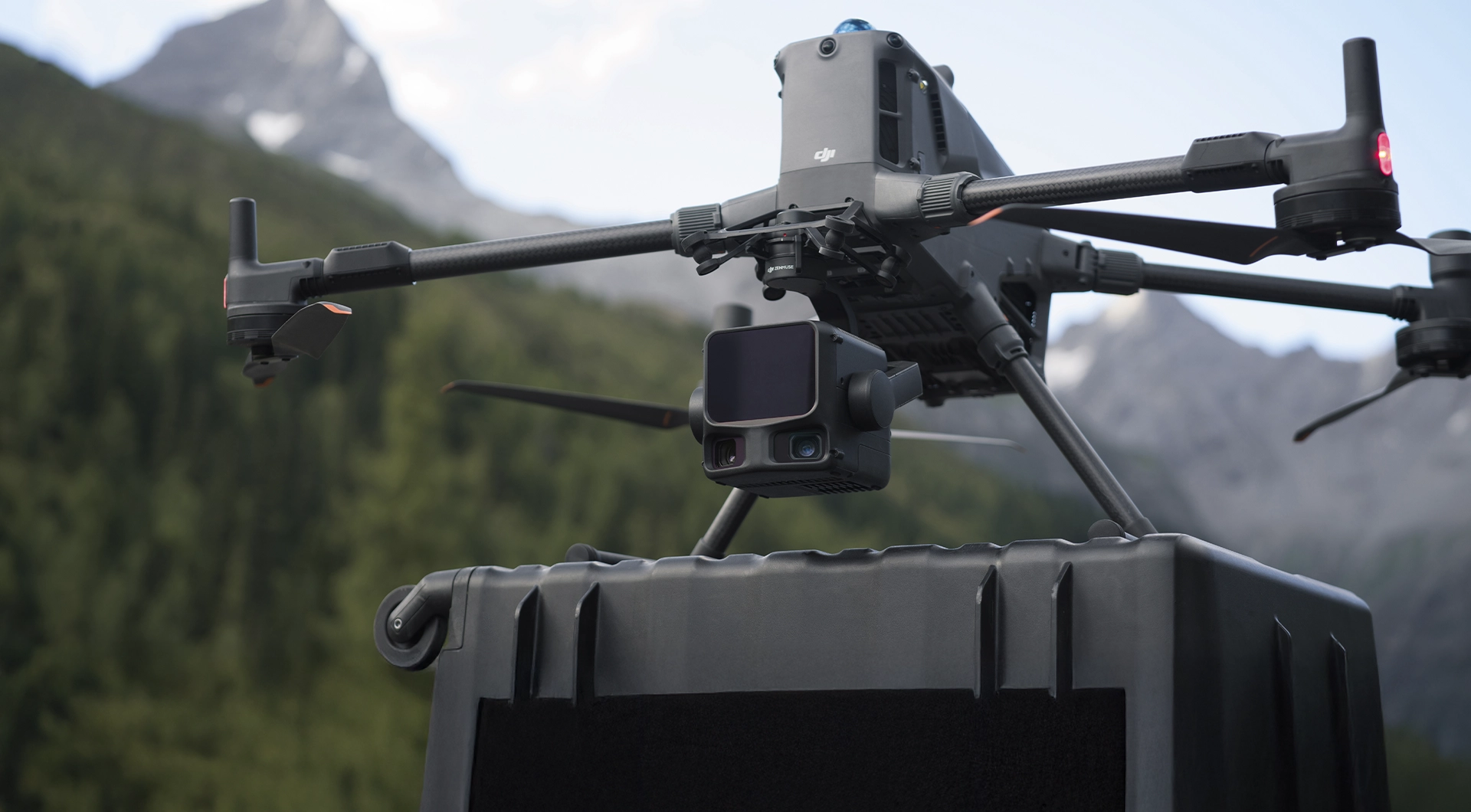

El Zenmuse L3 es compatible con el dron DJI Matrice 400 y requiere el conector del estabilizador Zenmuse L3 para su montaje.
El sistema integra dos cámaras de cartografía RGB que, combinadas, ofrecen un campo de visión horizontal de 107°.
El L3 es una herramienta potente para una amplia gama de aplicaciones, incluyendo:
Sí, el Zenmuse L3 tiene una clasificación de protección IP54, lo que le confiere resistencia al polvo y a las salpicaduras de agua. Puede operar en un rango de temperaturas que va desde los -20°C hasta los 50°C.
DJI Terra es el software recomendado para el posprocesamiento de los datos recopilados por el Zenmuse L3. Ofrece una solución completa para generar nubes de puntos 3D y modelos de alta precisión.
Sí, una de las ventajas del sistema es la capacidad de visualizar la nube de puntos en tiempo real, lo que permite al operador verificar la cobertura y la calidad de los datos mientras el dron está en el aire.
