RailTechnology RM-RCA

Medición de perfiles de alta fidelidad e inspección visual de alta resolución para un diagnóstico integral y sin imprevistos

RM-RCA

Analizador de corrugación de carril

RM-RCA-V

Analizador de corrugación de carril con sistema de visión integrado

ANCHOR:

RM-RCA

RM-RCA analizador de corrugación de carril

Análisis Preciso de Carriles

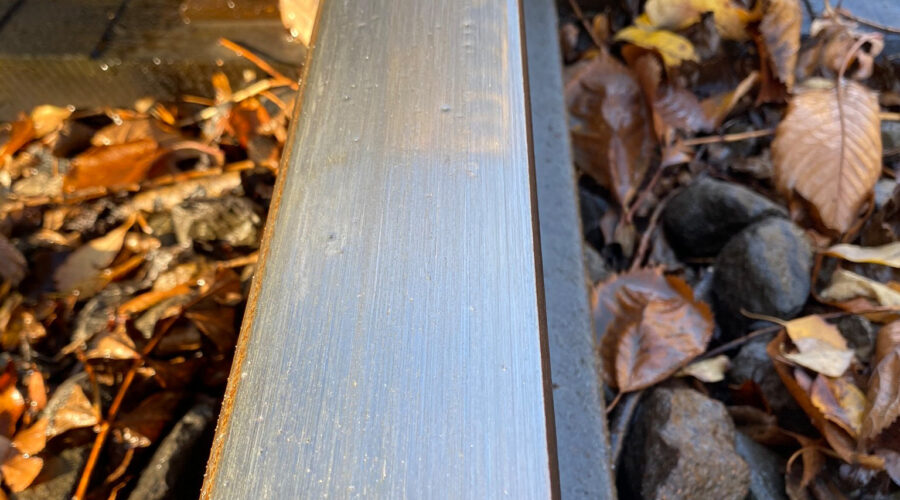

Las irregularidades de la superficie del carril del orden de micras (0,001 mm) de amplitud son importantes en la generación de ruido y vibraciones de la rodadura rueda-carril.
El RCA es un dispositivo de medición de alta precisión, compacto y fácil de instalar, para obtener una medición longitudinal continua de las irregularidades en la superficie del carril.

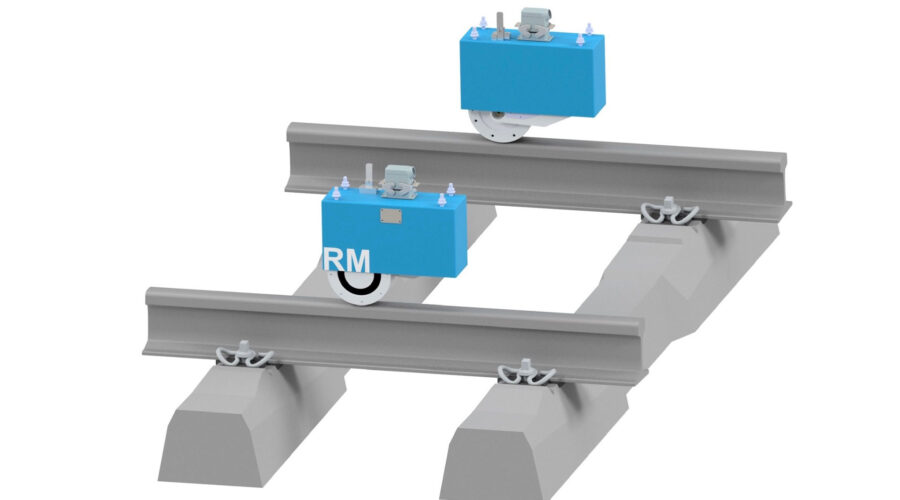

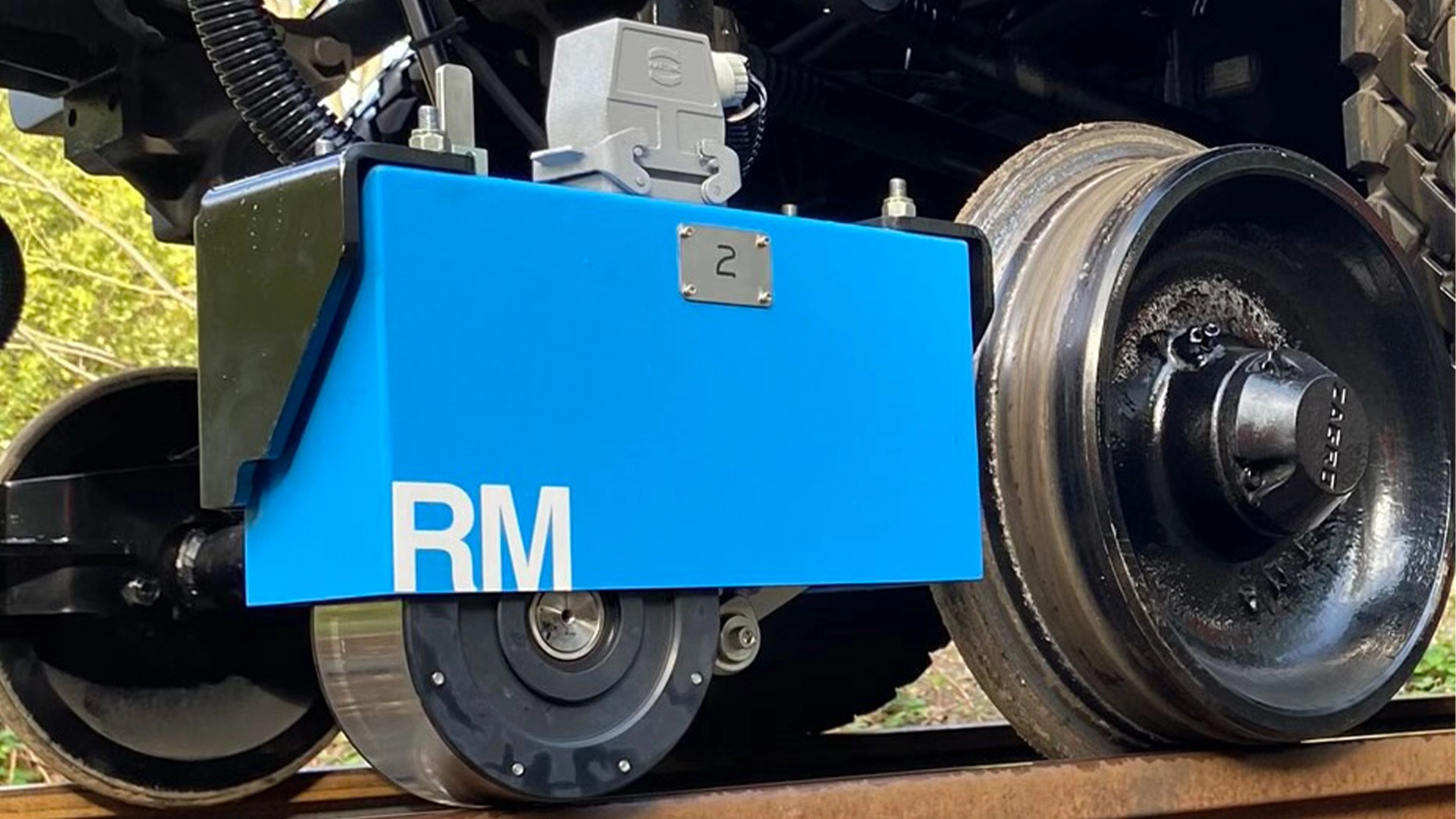

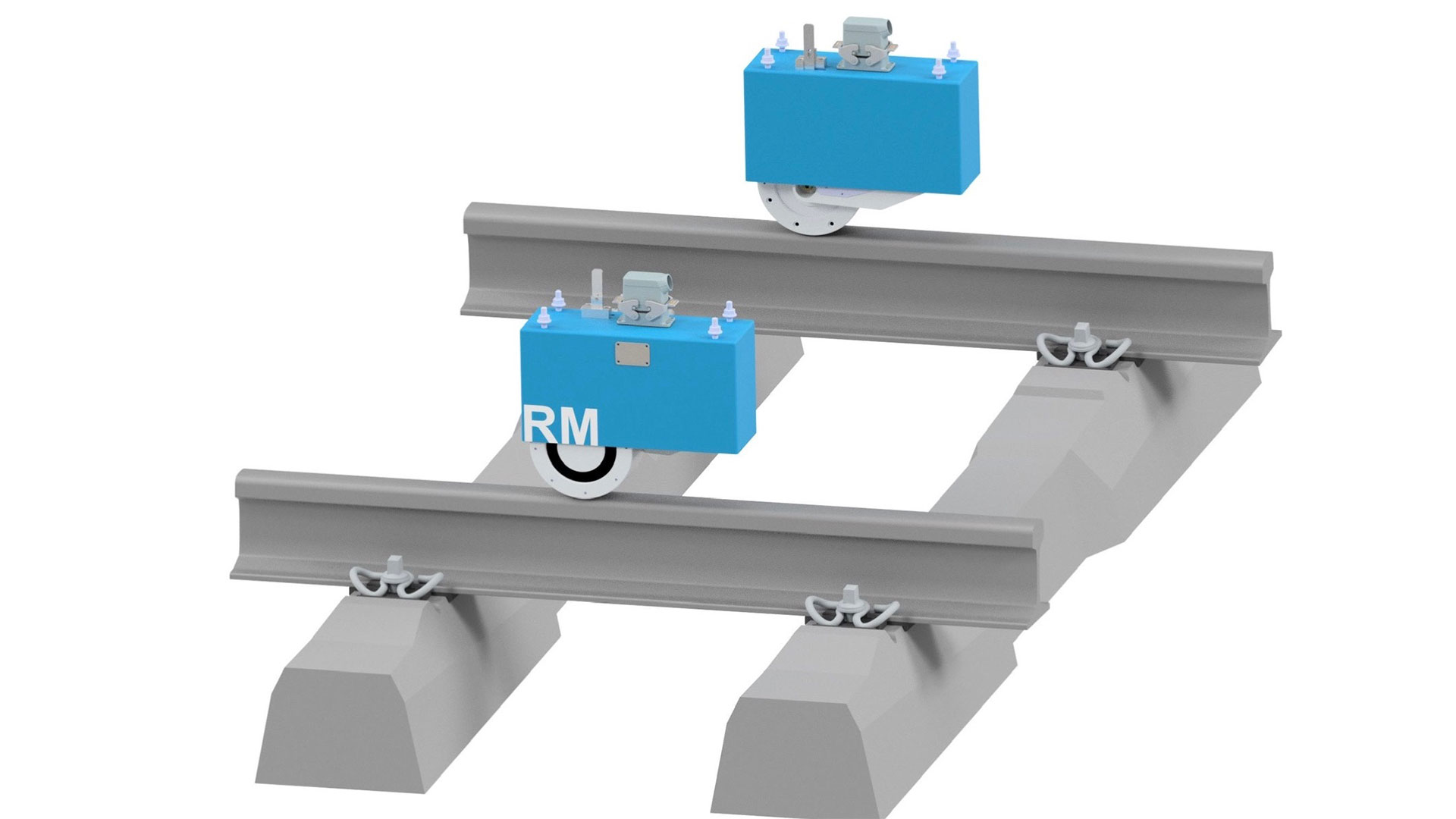

El RCA puede montarse en trenes, vehículos biviales y dresinas, y puede utilizarse en múltiples anchos de vía (estándar, estrecho o ancho).

Características

Medición dual instantánea

Mide de forma simultánea y en tiempo real el radio de la curva y el peralte de la vía

Diseño ligero y autónomo

Su estructura portátil, manejable por un solo operario, agiliza las inspecciones en campo

Geoposicionamiento integrado

Incorpora un GPS para localizar con exactitud cada una de las mediciones realizadas en la vía

Aplicaciones y características principales

Precisión y versatilidad para el mantenimiento de vías

Monitoreo de la calidad del carril

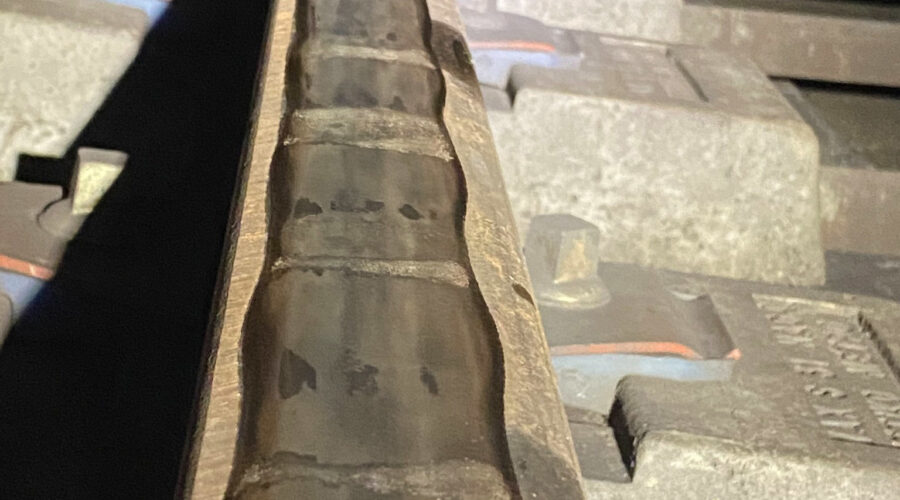

Detección de corrugación
Detección y clasificación de ondas cortas y largas
Evaluación de los resultados del tratamiento móvil de carriles (p. ej., amolado y fresado)

Precisión y eficiencia en cada medición

Un sistema robusto, versátil y fácil de usar

Mediciones de alta precisión y repetibilidad
Instalación y configuración relativamente sencillas

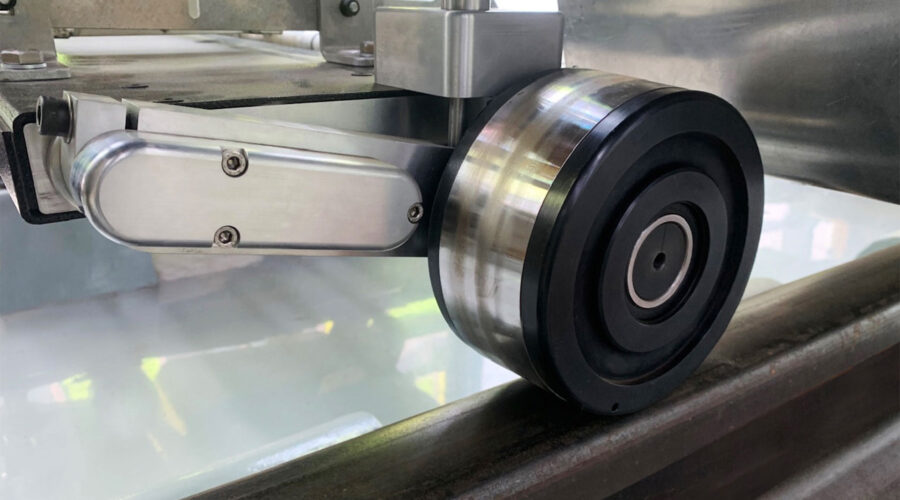

Sistema de medición por contacto mediante sensores inerciales
Apto para cualquier ancho de vía
Software intuitivo para la adquisición y revisión de datos de medición
Operación mediante ordenador portátil o tableta
Diseño robusto pero ligero
Amplio soporte técnico del producto

Especifícaciones técnicas RCA

Característica	Valor	Notas
Intervalo de guardado de datos	2 mm
Velocidad de medición	1 – 20 km/h	Otras velocidades bajo petición
Precisión de las mediciones	0,1 µm (0,0001 mm)	Desplazamiento
Exactitud	1 µm RMS 10 – 30 y 30 – 100 mm 2 µm RMS 100 – 300 mm
Requisitos de almacenamiento	30 MB por km de vía
Compatibilidad de los resultados	EN 13231-2 2020 y equivalentes
Filtros de longitud de onda	10 – 30, 30 – 100, 100 – 300, 300 – 1000 mm
Requisitos	110/240 VCA y Suministro de aire de 120 psi/7,5 bar
Aprobaciones	Aprobado para su uso en Deutsche Bahn (DBAG)

ANCHOR:

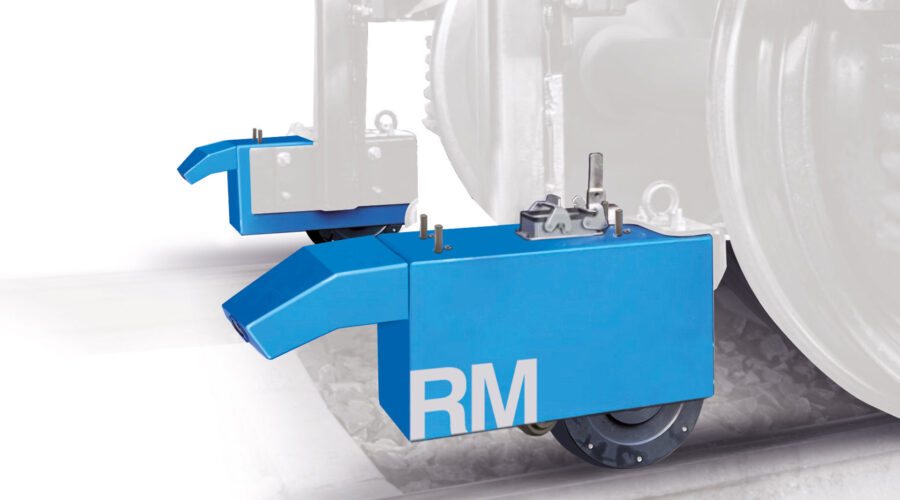

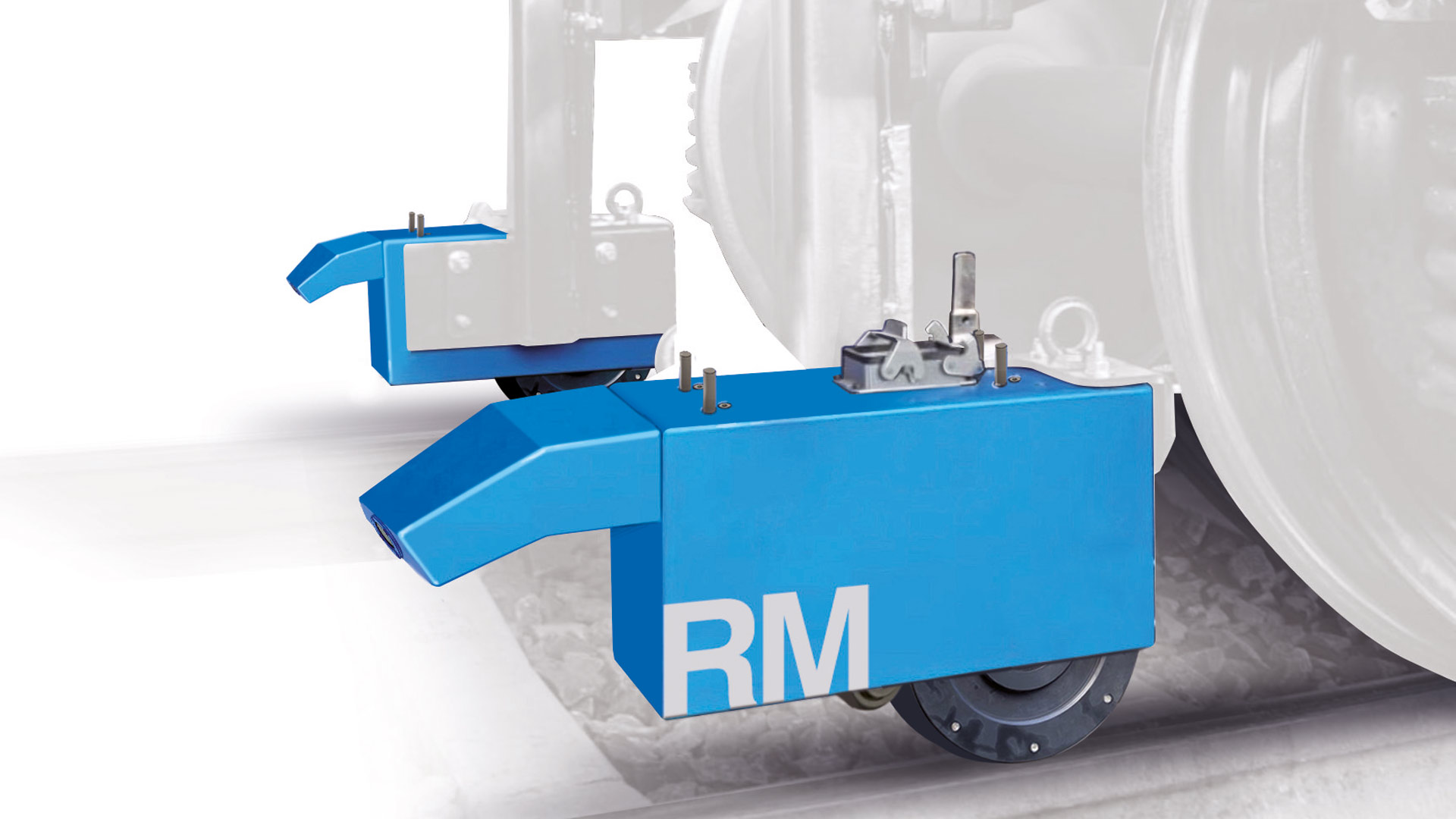

RM-RCA-V

Analizador de corrugación de carril con sistema de visión integrado

Sistema de medición del perfil longitudinal y la rugosidad del carril para vías y desvíos. Apto para su montaje en vehículos ferroviarios, vehículos biviales y dresinas. Las irregularidades de la superficie del carril del orden de micras (0,001 mm) de amplitud son importantes en la generación de ruido y vibraciones de la rodadura rueda-carril.
El RCA-V es un dispositivo de medición de alta precisión, compacto y fácil de instalar, para obtener una medición longitudinal continua de las irregularidades en la superficie del carril y capturar imágenes de alta resolución de la cabeza del carril. El RCA-V puede montarse en trenes, vehículos biviales y vagones, y puede utilizarse en varios anchos de vía (estándar, estrecho o ancho).

Garantía de calidad y seguridad en vías

Identifique, clasifique y evalúe el estado del carril con máxima precisión

Monitoreo de la calidad del carril

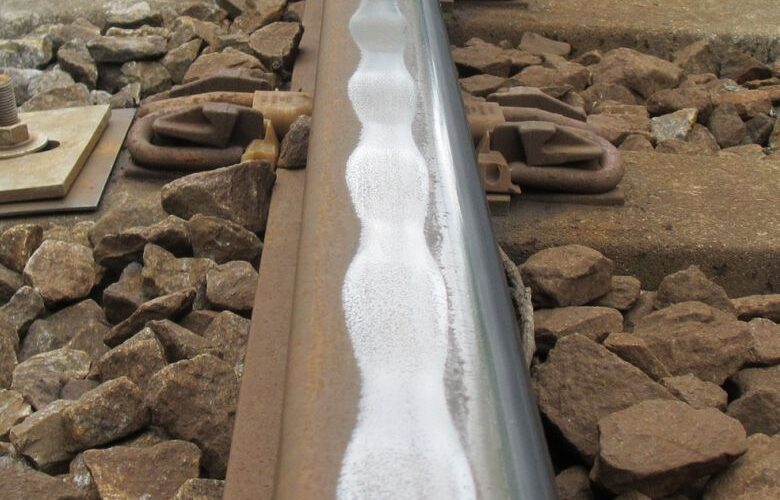

Detección de corrugación
Detección y clasificación de ondas cortas y largas
Evaluación de los resultados del tratamiento móvil de carriles (p. ej., amolado y fresado)
Evaluación visual del estado del carril

Optimización del mantenimiento ferroviario

Desde la detección de defectos hasta la evaluación de resultados

Mediciones de alta precisión y repetibilidad
Instalación y configuración relativamente sencillas
Sistema de medición por contacto mediante sensores inerciales
Apto para cualquier ancho de vía
Software intuitivo para la adquisición y revisión de datos de medición
Operación mediante ordenador portátil o tableta
Diseño robusto pero ligero
Amplio soporte técnico del producto

Esfecificaciones técnicos RCA-V

Característica	Valor
Intervalo de guardado de datos	2 mm
Velocidad de medición	1 – 20 km/h
Precisión de las mediciones	0,1 µm (0,0001 mm)
Exactitud	1 µm RMS 10 – 30 y 30 – 100 mm 2 µm RMS 100 – 300 mm
Requisitos de almacenamiento	30 MB por km de vía 200 MB por km de vía al usar el sistema de visión
Compatibilidad de los resultados	EN 13231-2 2020 y equivalentes
Modo de cámara y Calidad de imagen	Color y blanco y negro 1936×1464 px 2, 3 o 5 imágenes por metro
Desplazamiento de imagen	0,5 m
Configuración de grabación	Imágenes o vídeo
Filtros de longitud de onda	10 – 30, 30 – 100, 100 – 300, 300 – 1000 mm
Requisitos	110/240 VCA y suministro de aire de 120 psi/7,5 bar (RCA) 24 VCC o PoE IEEE802.3af 15 W (visión)
