Inteligencia para el mantenimiento predictivo

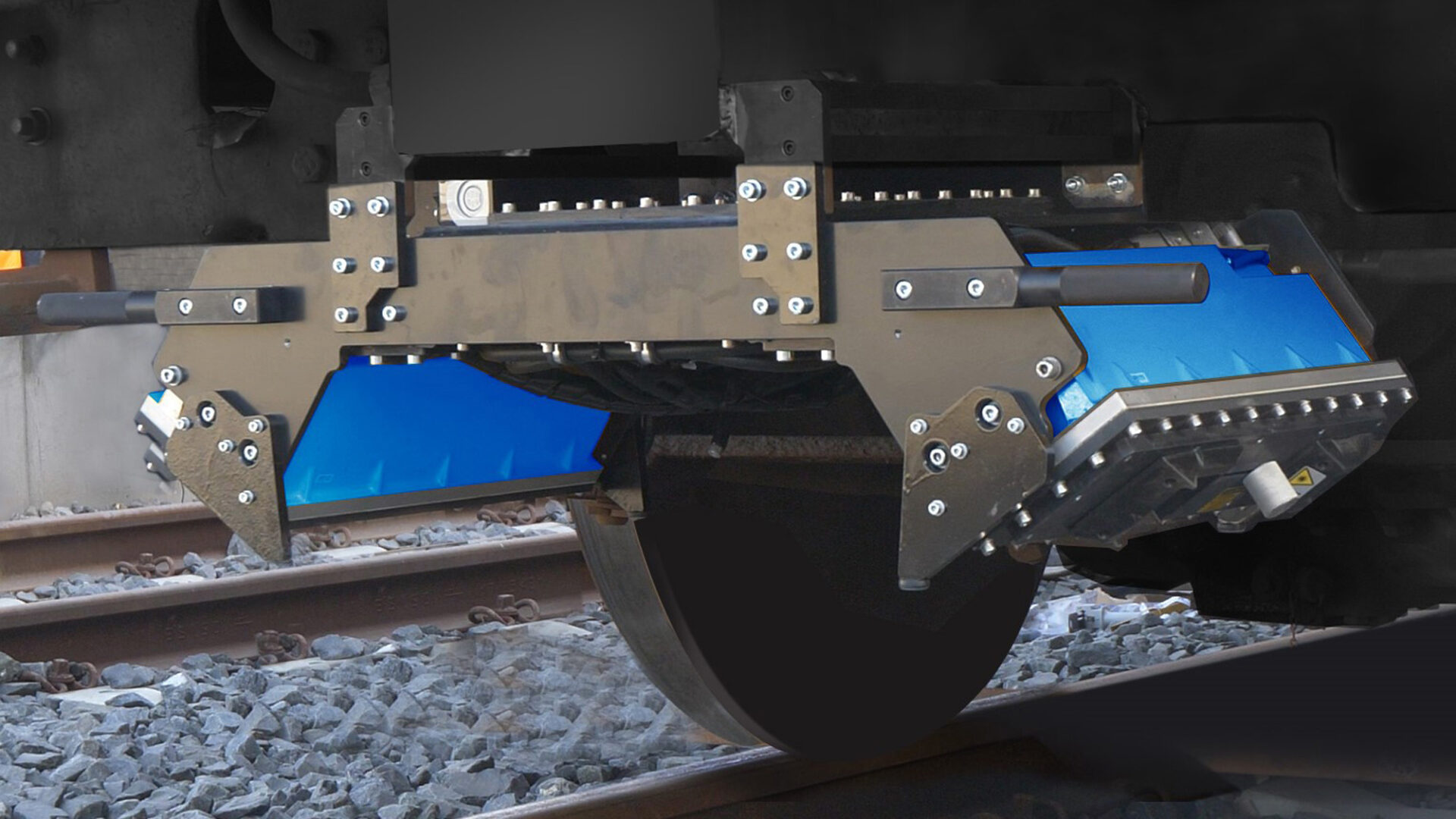

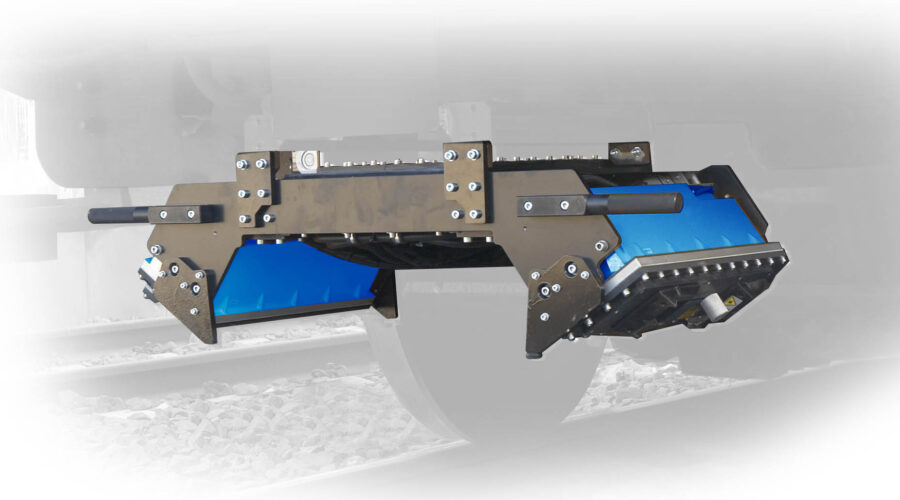

Sistema de medición de la geometría de la vía LTM

Adecuado para el montaje en vehículos ferroviarios y vehículos de alta velocidad. El sistema de medición inercial y óptico sin contacto para medir la geometría de la vía LTM cumple con los requisitos de la norma EN13848-2 y -3. Adecuado para el montaje en vehículos ferroviarios y vehículos de alta velocidad. Las mediciones de la geometría de la vía son cruciales para evaluar y garantizar la seguridad de la misma.

Además, estas mediciones son importantes para la planificación del mantenimiento. El sistema de geometría de la vía LTM de RT garantiza que el estado de la geometría de la vía se encuentre dentro de los límites especificados, garantizando así la seguridad de las operaciones del tren. El LTM mide todos los parámetros fundamentales como el ancho de vía, la curvatura, el alabeo, el perfil y la alineación.

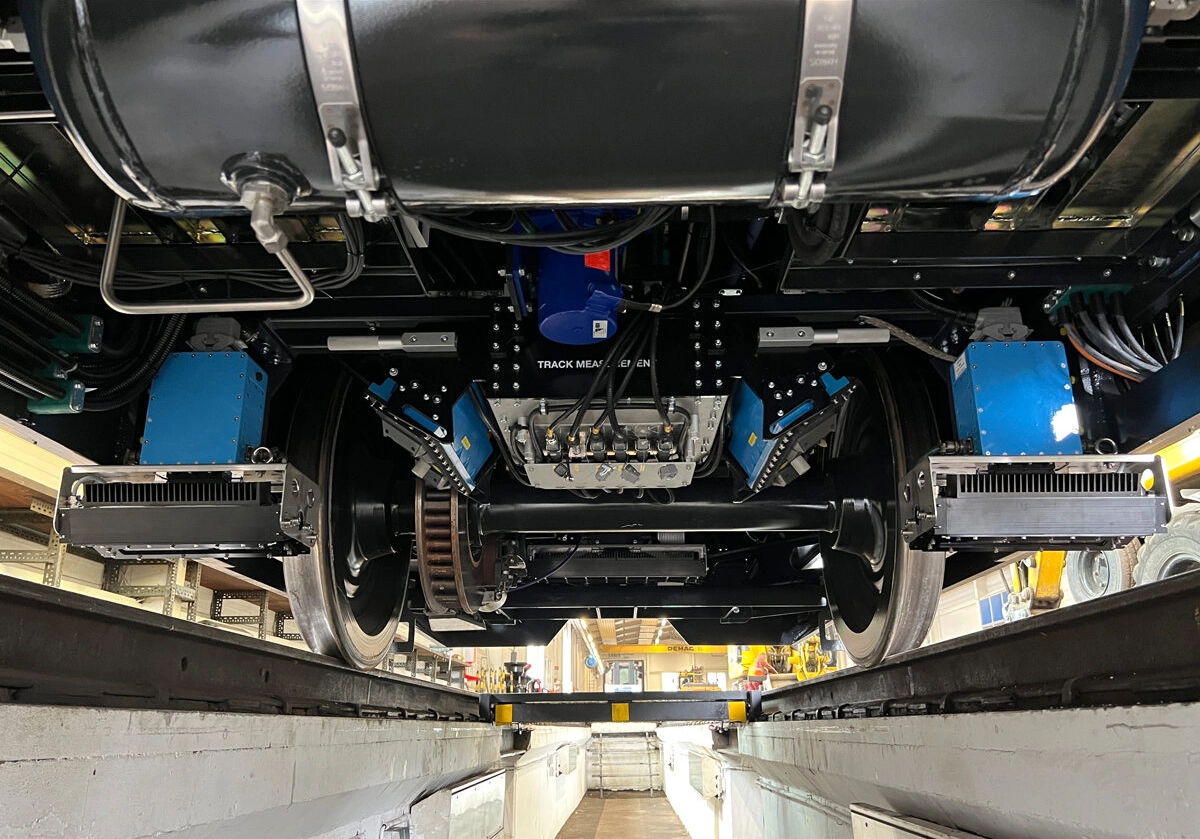

Sistema de Medición de Geometría de Vía LTM

Características

Garantía de calidad y seguridad

Mide todos los parámetros de geometría de vía (alabeo, ancho, peralte) según la norma EN13848

Inspección a alta velocidad

Realiza mediciones sin contacto a velocidades de hasta 300 km/h, minimizando la ocupación de la vía

Mantenimiento predictivo basado en datos

Obtén el Índice de Calidad de Vía (TQI) para planificar el mantenimiento de forma eficiente

Aplicaciones del sistema LTM

Supervisión y Mantenimiento de Vías

Supervisión de la calidad de la vía según las normas EN13848.
Prevención de fallos en las vías (Alabeo, Nivelación y Ancho de vía).
Evaluación de las necesidades de mantenimiento de la vía.
Supervisión de la degradación de la vía férrea.

Características principales

Diseño y funcionalidad

Mediciones de alta precisión y repetibilidad.
Instalación y configuración relativamente sencillas.
Software fácil de usar para la adquisición y revisión de los datos de medición.
Operación a través de un ordenador portátil o una tableta.
Diseño robusto.
Amplio soporte del producto.

Especificaciones técnicas sistema de medición de la geometría de la vía LTM

Característica	Descripción
Tecnología	Medición inercial y visión por computadora Sin contacto
Estándar	EN13848-2 y -3 (cargas mínimas por eje de 5 toneladas)
Velocidad de medición	0 u 8 – hasta 300 km/h Ancho de vía sin velocidad mínima, otros parámetros 8 km/h D2 mín. 15 km/h y D3 mín. 30 km/h
Parámetros EN 13848 registrados	Nivel longitudinal y Alineación D0, D1, D2, D3 Peralte (absoluto y dinámico) Ancho de vía y Alabeo (3m, 6m, 9m)
Otros parámetros registrados	Curvatura horizontal y vertical, Gradiente de peralte (mm/m), Ancho de vía medio 100m (mm), Índice de calidad de la vía (TQI) y Clase de calidad de la vía (TQC)
Archivo de salida Tamaño del archivo Datos brutos	CSV ~2,5 MB/km ~5 MB/km
Clasificación IP Clase de láser EMC	IP67 3R EN50121-3-1, -2
Temperaturas de funcionamiento	-30 a +45 grados C
Requisitos	Se suministra una batería de 24VDC con el instrumento
