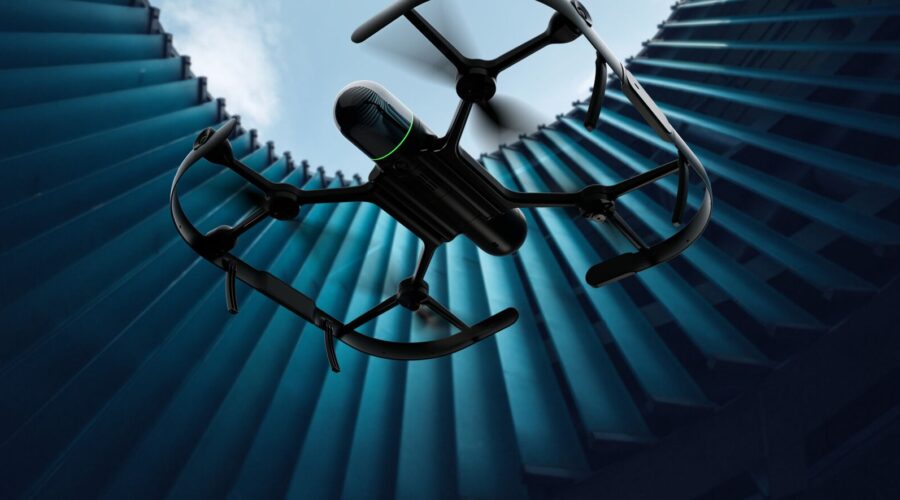

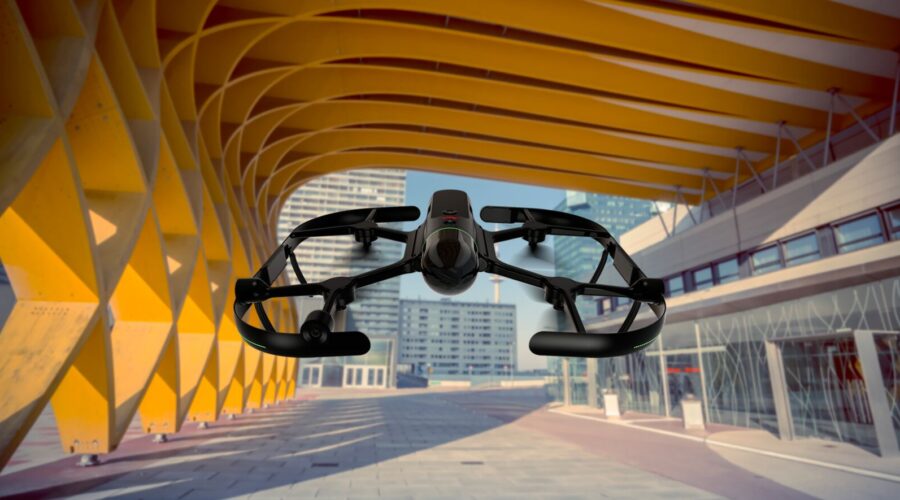

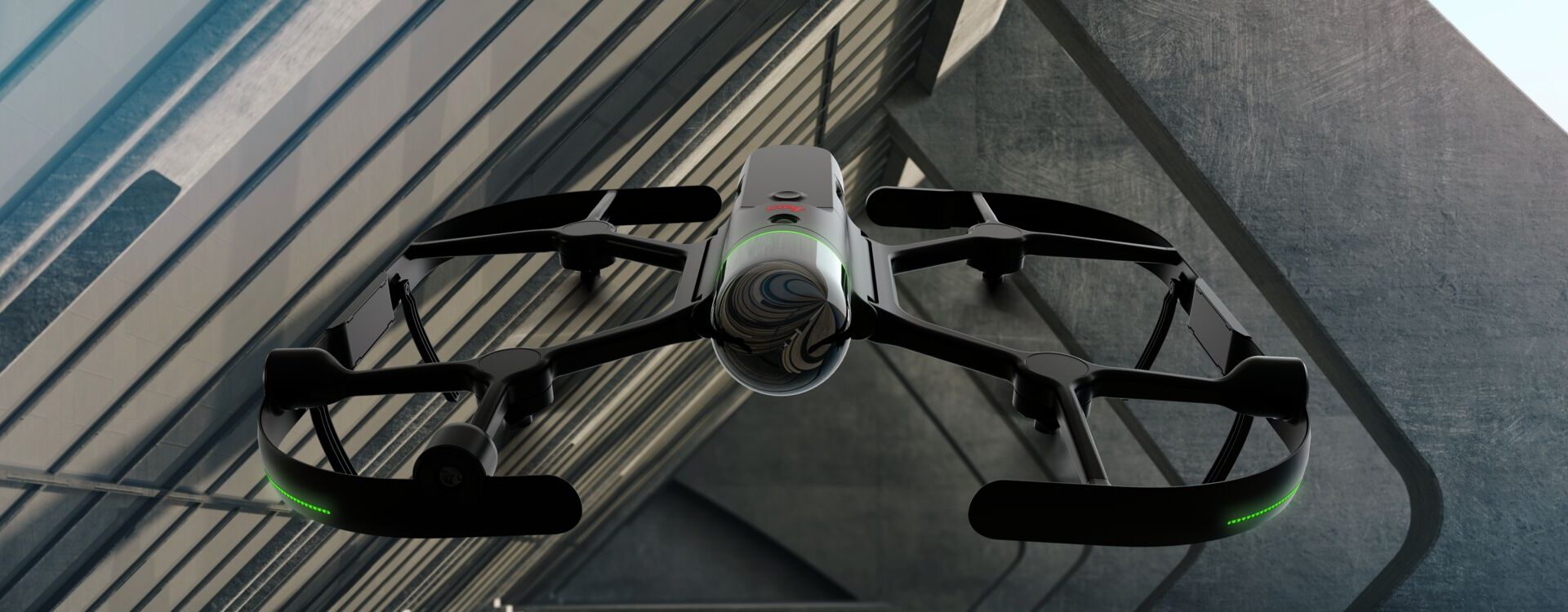

Láser escáner aéreo autónomo BLK2FLY

Diseño y dimensiones

Chasis

• Marco de fibra de carbono y vidrio

Dimensiones (desplegado):

• 53 x 60 x 19 centímetros

Dimensiones (plegado)

• 53 x 32 x 14 centímetros

Peso (incluida la batería):

• 2,6 kilogramos

OPERACIÓN

Control remoto:

• Aplicación BLK2FLY Live para iPad compatible con conectividad LTE (iOS 13 o posterior). Incluyendo: planificación de vuelos, visualización en vivo 2D y 3D, estado del dispositivo y gestión de datos

Comunicación:

• LTE Bluetooth LE

Frecuencias WLAN:

• Punto de acceso de 2,4 Ghz (operación de vuelo) Cliente de 5 GHz (operación de descarga de datos)

Max. / distancia de transmisión típica:

• WLAN: ~ 100 m, línea de visión

Almacenamiento interno:

• 256 GB

Batería:

• Iones de litio 14,8 V, 6,75 Ah, 99,9 Wh

LiDAR E IMAGEN

Clase de láser:

• 1 (de acuerdo con IEC 60825-1)

Longitud de onda:

• 830 nanómetro

Campo de visión:

• 360 ° (vertical) / 270 ° (horizontal)

Rango de escaneo:

• Min. 0,5 m - hasta 25 m

Tasa de medición puntual:

• 420.000 pts / seg

Sistema de visión:

• Sistema de 5 cámaras, 1,6 MP, 300 ° x 180 ° total, obturador global

RENDIMIENTO DEL SISTEMA (BASADO EN SLAM)

Precisión relativa:

• <20 mm *

Precisión absoluta (w / oGNSS):

• 40 mm **

Cobertura de área: Vertical:

• 1,550 m2 en 12min (0.5 pts / cm2)
• 4.700 m2 en 12min (0,17 pts / cm2)

Cobertura de área: Horizontal:

• 1350 m2 en 12 min (0,5 pts / cm2)
• 4,100 m2 en 12 min (0,17 pts / cm2)

AMBIENTAL

Temperatura de operativa:

• BLK2FLY: + 5 ° a + 35 °
• Batería inteligente: + 10 ° a + 35 ° ***

Temperatura de almacenamiento:

• BLK2FLY: -10 ° a + 60 ° C
• Batería inteligente: -10 ° a + 45 ° C

Clasificación del IP:

• IP54

PROCESAMIENTO DE DATOS

Transferencia de datos:

• Inalámbrico (WLAN y LTE)
• USB 3.1 (USB C)

Compatibilidad de software de escritorio:

• Leica Cyclone REGISTER 360
• Leica Cyclone REGISTER 360 (BLK EDITION)

Solución en la nube:

• HxDR: Realidad digital hexagonal (carga directa WLAN y LTE)

RENDIMIENTO DE VUELO

Velocidad máxima (sin evitación de obstáculos):

• 5 m / s

Velocidad máxima (evitación de obstáculos activa):

• 3 m / s

Resistencia máxima al viento:

• 12 m / s

Altitud máxima de vuelo sobre el nivel del mar:

• 1.800 metros

Tiempo de vuelo:

• 13 min * * 400 m sobre el nivel del mar

AUTONOMÍA

Evitación de colisiones:

• Objetos indetectables: Cables <5 mm de diámetro
• El radar no detecta de manera confiable objetos muy delgados como cartón o ramas pequeñas de árboles. Es posible que se pierdan superficies brillantes, transparentes u oscuras.
