D-RTK 3 Estación multifunción

Solicita información

Sistema de relés y posicionamiento de alta precisión

D-RTK 3 Máxima precisión, alcance ampliado

La nueva Estación multifunción D-RTK 3 integra antenas de alto rendimiento y módulos receptores, capaces de rastrear y resolver datos de los principales sistemas de navegación por satélite del mundo, y soporta múltiples enlaces de transmisión de datos. Gracias a estas extraordinarias características, puede servir como estación base para proporcionar un posicionamiento con precisión de centímetros para varios drones simultáneamente, o ampliar el alcance de funcionamiento de los drones y de DJI Dock 3 en modo de estación de relé.

Además, el nuevo modo de estación de exploración, combinado con la aplicación DJI Enterprise y DJI Terra, ofrece una solución integral para aplicaciones de inspección aérea de alta precisión, garantizando un funcionamiento seguro y preciso.

Sistema de relés y posicionamiento de alta precisión

ANCHOR:

Funcionalidades

Varios modos, control versátil. Modo de estación de relé: Olvida las limitaciones

En áreas urbanas, valles o sitios desafiantes de DJI Dock 3 con obstáculos densos, simplemente cambia el D-RTK 3 al Modo de Estación de Relevo y colócalo en un punto alto, o configura directamente la Versión de despliegue fijo del relé D-RTK 3.

Esta configuración mejora el rango de transmisión de vídeo para la serie Matrice 4/4D, extendiendo la cobertura operativa hasta 25 kilómetros.

D-RTK 3: Conexión Inteligente

Cálculo en tiempo real de obstáculos y señal para Matrice 4

D-RTK 3 es compatible con la detección de obstáculos con la serie Matrice 4, lo que permite realizar cálculos en tiempo real de obstáculos y calidad de la señal entre la estación de relé, el control remoto y el dron. Los operadores pueden ajustar la posición del dron en función de las indicaciones del control remoto para garantizar una calidad de comunicación óptima.

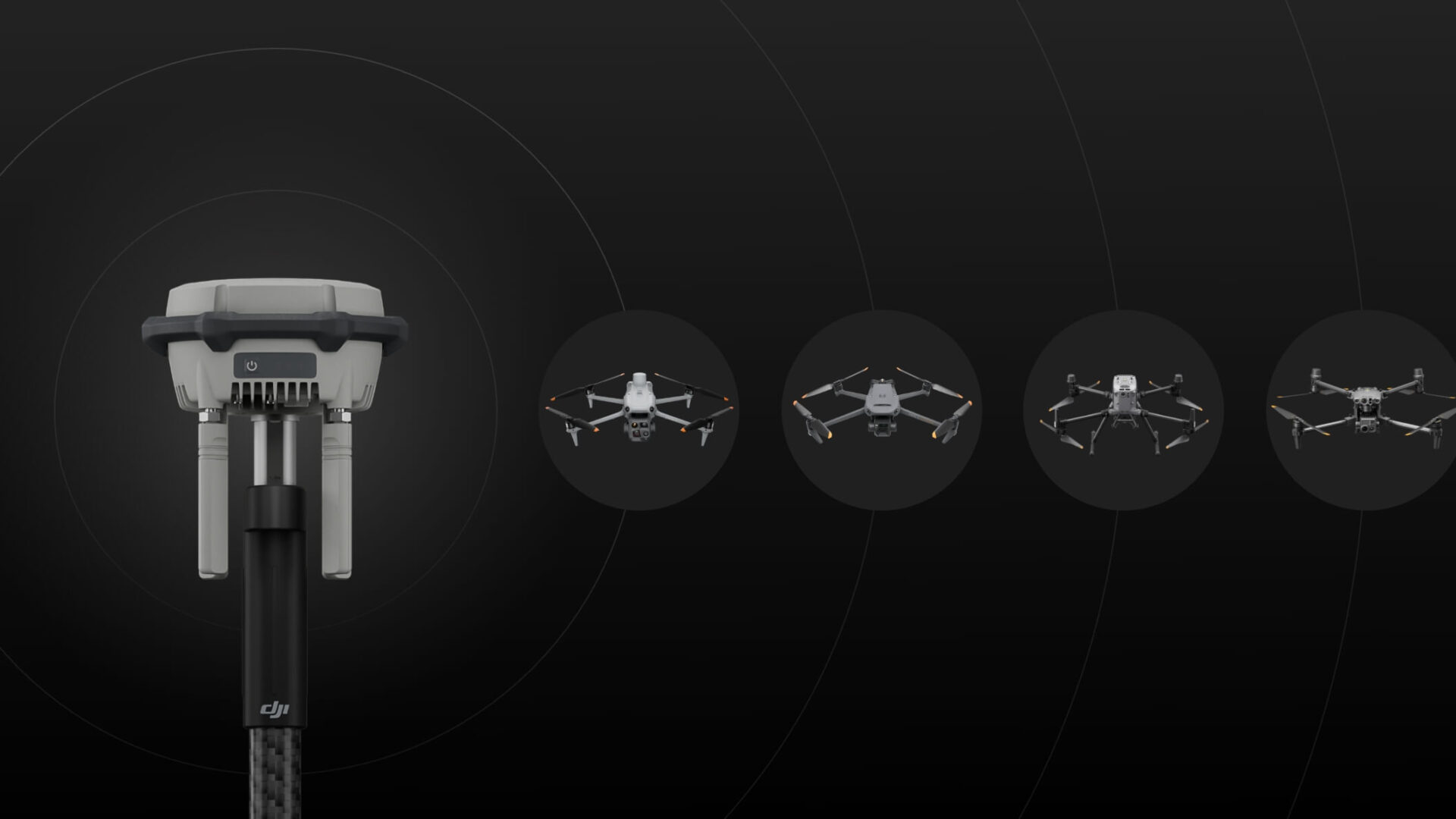

Estación base: Compatible con el funcionamiento simultáneo de varios modelos

D-RTK 3 es compatible con el nuevo sistema de transmisión de vídeo O4 Enterprise. Gracias a sus cuatro antenas direccionales externas, logra un rango máximo de cobertura RTK de 15 km en modo de transmisión de estación base para garantizar señales estables en todas las direcciones.

Los operadores solo deben configurar una estación multifunción D-RTK 3 sin configuración adicional, lo que permite conectar varios drones a la estación base y acceder al posicionamiento con precisión de centímetros.

Modo de estación de exploración

Flexible y eficiente

Además de servir como una estación base, D-RTK 3 también se puede utilizar como una estación de explorador para recopilar coordenadas de puntos de control, lo que mejora la precisión de la inspección aérea de VANT y mejora la precisión de la inspección.

Versión de despliegue fijo sin mantenimiento. Adaptable a diversos entornos

La Versión de despliegue fijo ofrece operación sin mantenimiento al aire libre y adaptabilidad a diversos entornos. Puede instalarse en torres, postes de servicio público, muros de parapeto y otras estructuras verticales, cumpliendo con los requisitos de diversos escenarios.

Además, admite suministro de energía desde el DJI Dock 3 o fuentes externas de terceros, permitiendo despliegues a larga distancia.

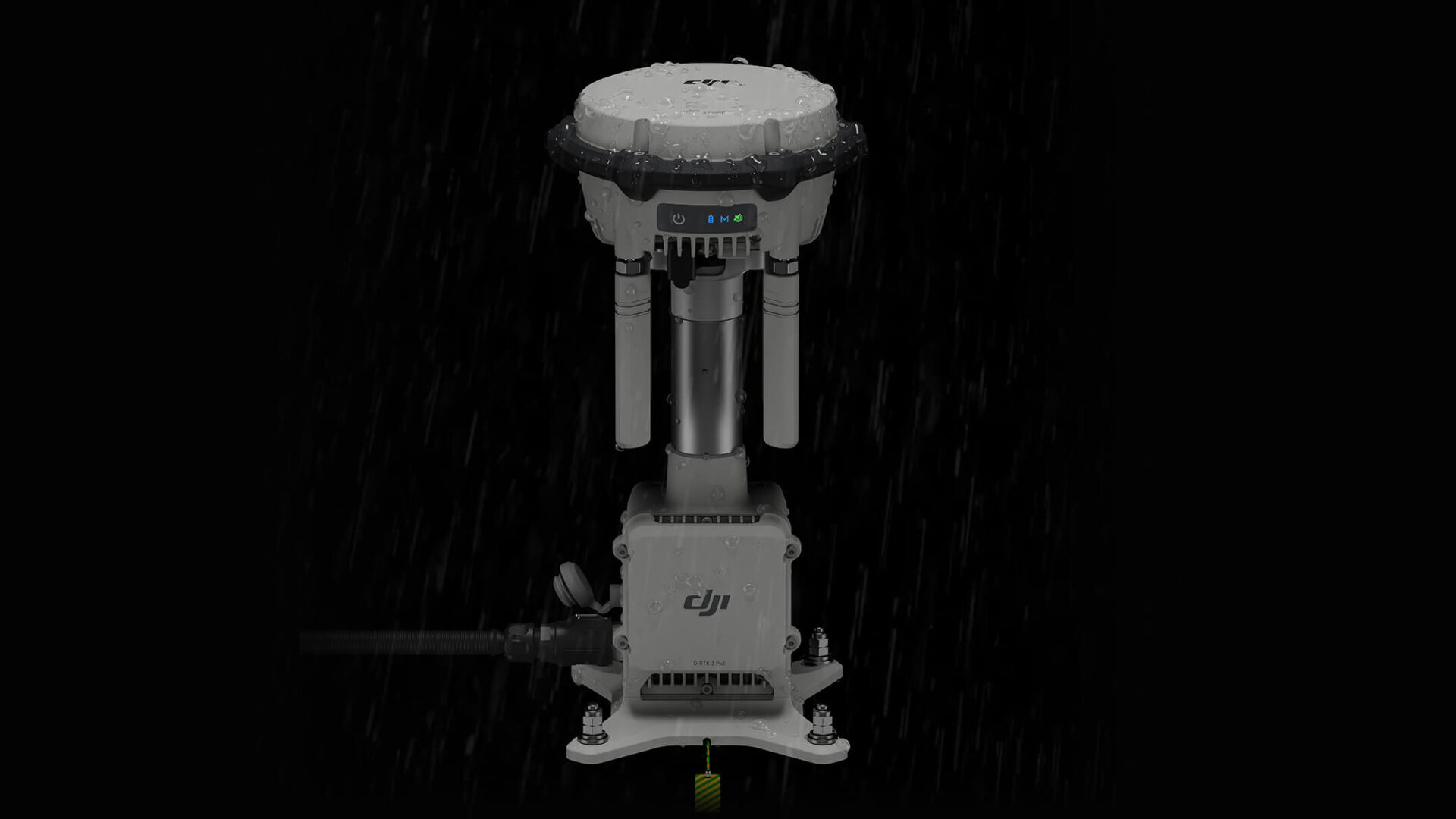

Protección y fiabilidad excepcionales

La Versión de despliegue fijo del relé D-RTK 3 cuenta con un diseño de hardware y software altamente redundante y fiable, reduciendo significativamente los costos de mantenimiento.

Equipado con protección contra sobretensiones de rayos y un grado de protección IP67, opera de manera estable en temperaturas que van desde -30 °C a 50 °C. Una vez desplegado, puede realizar operaciones al aire libre de manera continua con una intervención mínima.

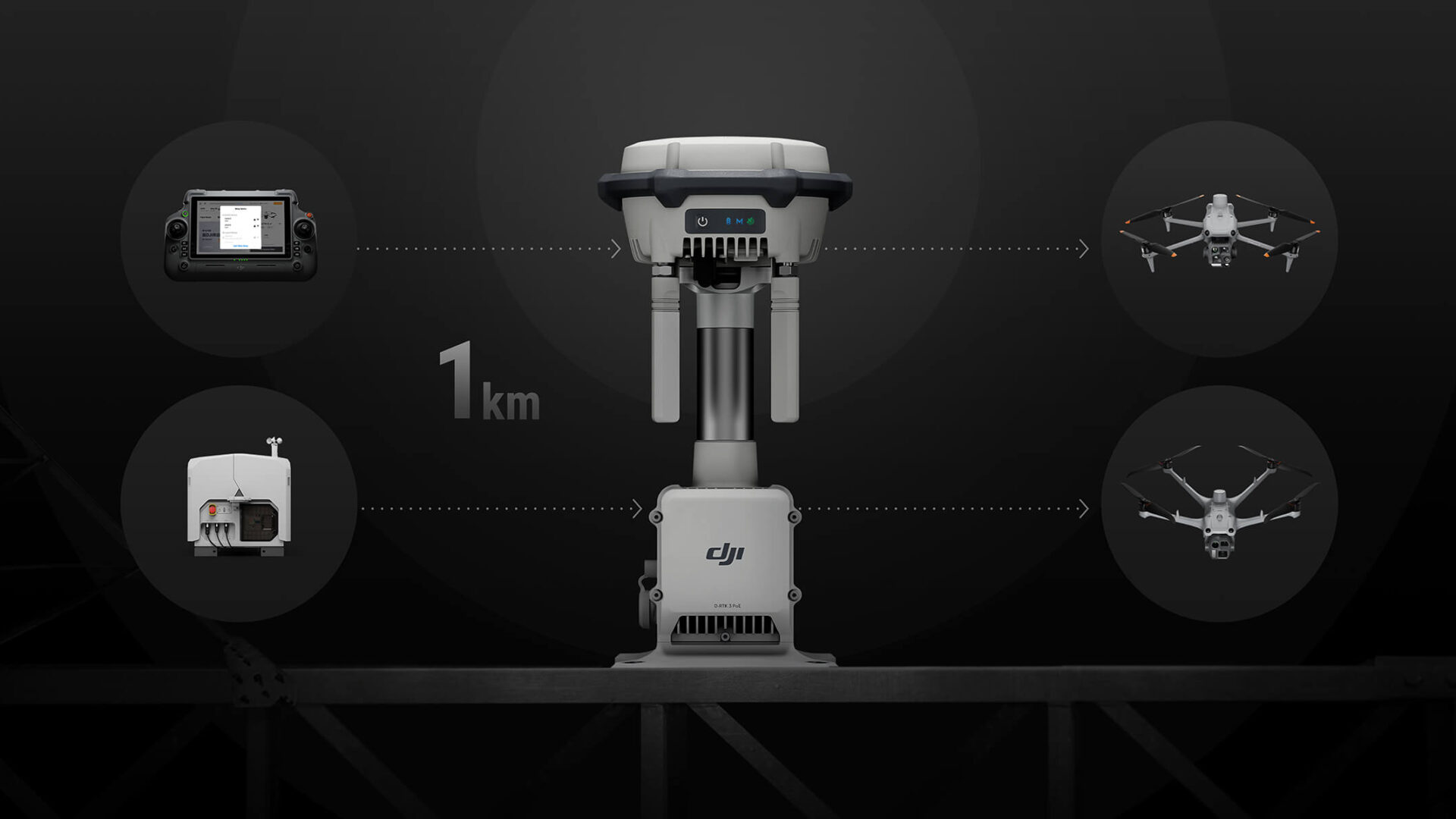

Acceso remoto

La versión de despliegue fijo del relé D-RTK 3 admite acceso remoto. La estación de relé desplegada en una ubicación elevada puede transmitir señales de conexión directamente sin activar la vinculación a través de botones.

Las aeronaves circundantes de la serie Matrice 4 pueden escanear estaciones de relé inactivas y conectarse a ellas de forma remota para obtener la funcionalidad de relé de señal.

ANCHOR:

Posicionamiento

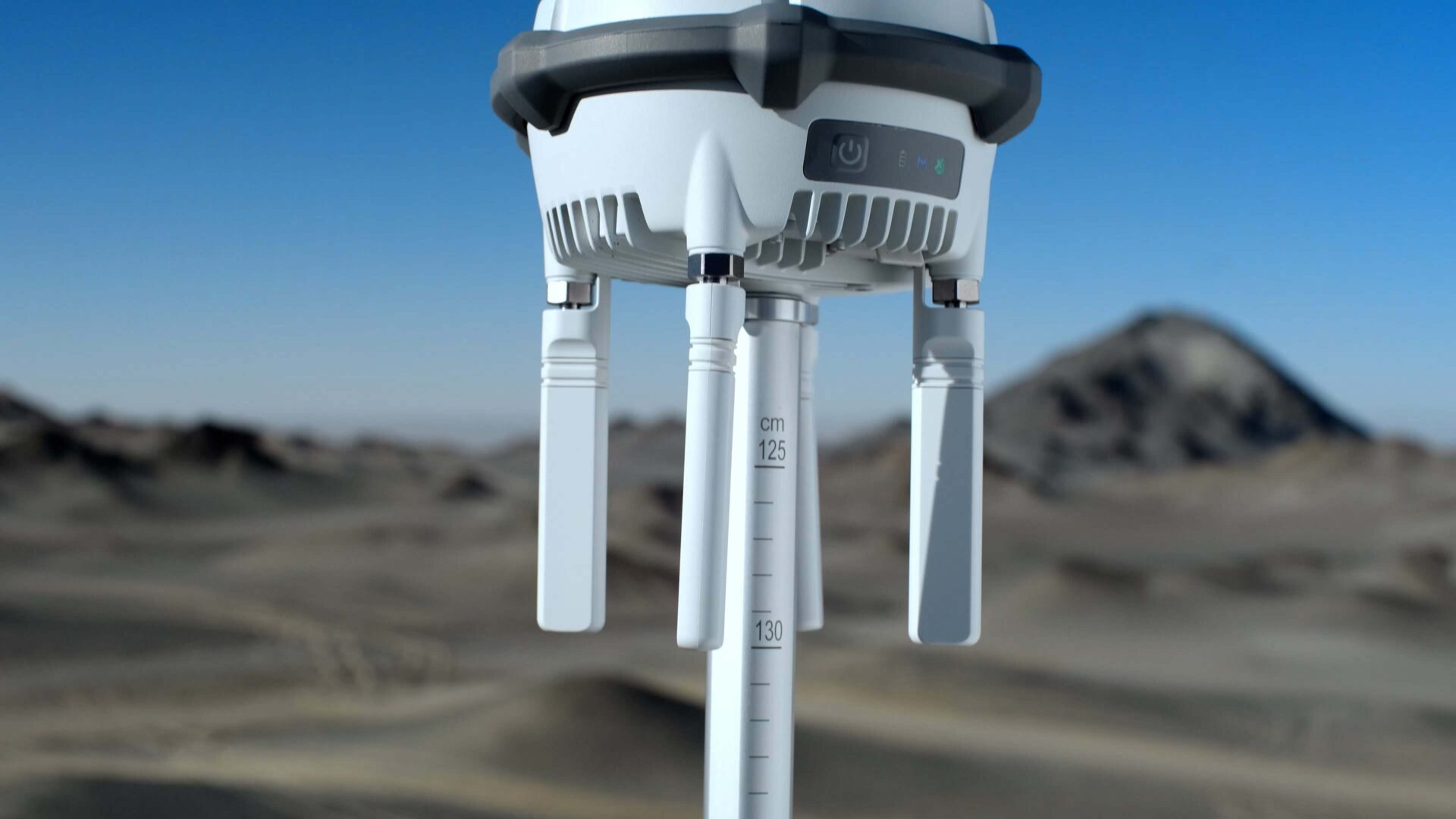

Posicionamiento de alta precisión sin esfuerzo. Mayor rendimiento, posicionamiento más preciso

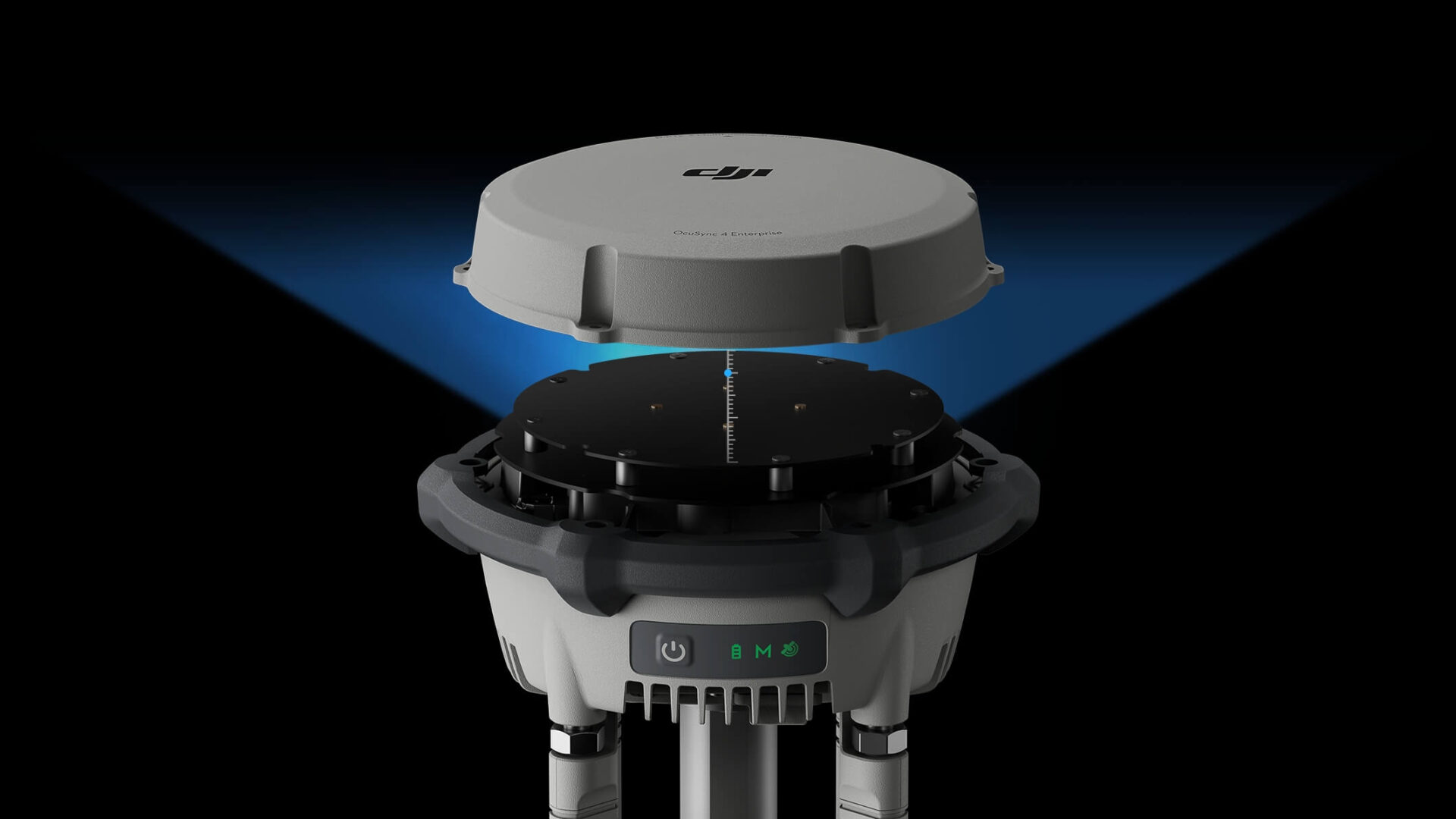

D-RTK 3 utiliza una antena dieléctrica de aire con un diseño de filtrado, que realiza un seguimiento eficaz de satélites de baja elevación. La precisión del centro de fase de la antena se mantiene dentro del nivel de milímetros, lo que garantiza una gran resistencia a las interferencias multirruta y permite un posicionamiento de alta precisión incluso en entornos complejos.

Con su módulo receptor integrado, D-RTK 3 puede recibir datos de satélite de cinco sistemas de satélite principales a través de diecinueve puntos de frecuencia. En comparación con la red RTK, D-RTK 3 proporciona resultados de posicionamiento más precisos y estables bajo efectos ionosféricos.

Posicionamiento de alta precisión sin esfuerzo

Posicionamiento preciso independiente (PPP)

convergencia automática basada en satélites

D-RTK 3 utiliza la solución PPP patentada de DJI, lo que permite la convergencia automática basada en satélites. Ofrece un posicionamiento a nivel de decímetros independiente incluso en condiciones de red difíciles.
* Actualmente, solo admite BeiDou PPP-B2b.

Calibración de alta precisión de red

precisión de centímetros

D-RTK 3 puede recibir datos RTCM y obtener automáticamente coordenadas y posiciones correctas a través de la red. Cuando se utiliza al aire libre, puede lograr una precisión de centímetros sin necesidad de medir previamente el punto de configuración.

Solución de cartografía integrada con nueva aplicación DJI Enterprise

Compatible con la configuración de punto de control de tierra (GCP) y la compensación de inclinación

Instala la nueva aplicación DJI Enterprise en un dispositivo Android para medir las coordenadas del punto de control de tierra sin herramientas de terceros. Cuando se utiliza con drones DJI compatibles con RTK, la solución DJI puede completar de forma eficaz un flujo de trabajo completo de topografía de alta precisión.

D-RTK 3 incorpora una unidad de medición inercial de alta precisión que permite medir el punto de control cuando el poste se mantiene en ángulo sin trípode o garantiza que la estación base esté en posición vertical, lo que mejora significativamente la eficiencia operativa en entornos de medición complejos.

Compatible con la conversión de coordenadas de proyección

La nueva aplicación DJI Enterprise incluye una base de datos de coordenadas de proyección convencional, lo que permite la salida directa de coordenadas planas.

Compatible con DJI Terra para un procesamiento de datos eficiente

Importación con un solo clic, ahorro de tiempo y sin esfuerzo

Los resultados de las mediciones de exploración se pueden exportar como archivos de puntos de control a través de la aplicación DJI Enterprise e importar a DJI Terra sin necesidad de ajustes de formato adicionales. Con potentes algoritmos, se pueden generar fácilmente resultados de alta precisión.

Compatible con PPK local

D-RTK 3 admite la grabación de datos de observación por satélite sin procesar. Cuando se importa a la versión 4.4 de DJI Terra (o superior) junto con los datos de Matrice 4E, los cálculos de PPK locales se pueden realizar con un solo clic.

Estación multifunción D-RTK 3:

Modo de estación base:

Enterprise:

Matrice 4E, Matrice 4T
Matrice 4D, Matrice 4TD (DJI RC Plus 2 Enterprise)
DJI Matrice 3D/3TD (DJI RC Pro Enterprise)*
Matrice 300/350 RTK*
Serie Matrice 30*
Serie DJI Mavic 3 Enterprise*

Agricultura:

T60*
T50/T25*
T40/T20P*
DJI FlyCart 30*

Grabación profesional:

DJI Inspire 3*

* Actualmente, solo se admite la calibración manual para D-RTK 3. Consulte las actualizaciones oficiales para saber las futuras mejoras.

Modo de estación de relé

Matrice 4E, Matrice 4T

Modo de estación de exploración:

Compatible con Bluetooth 5.1, apto para Android 10 y versiones posteriores*

* Consulta la lista de teléfonos compatibles en la página de descargas para obtener más información.

Versión de despliegue fijo del relé D-RTK 3:

Modo de estación de relé :

DJI Dock 3
Matrice 4E, Matrice 4T*

* Todas las estaciones de relé, las aeronaves y los controles remotos deben actualizarse a la versión V13.01.00.04 o posterior y conectarse a través de Acceso remoto.

ANCHOR:

DJI Care

DJI Care Enterprise

Protección integral | Calidad profesional garantizada | Servicio exclusivo | Renovable hasta el tercer año

Basic

Ofrece protección básica, un plan básico con sustitución a precio reducido.

Sustituciones a precio reducido

2 veces al año, sustitución express

Garantía oficial

Garantía ampliada para una protección duradera

Envío gratuito

Reparaciones gratuitas por correo, servicio sin complicaciones

Servicio experto

Respuesta rápida de expertos en productos DJI

Plus

Ofrece protección integral con un plan sin preocupaciones que no requiere tarifas adicionales.

Reparaciones gratuitas

Número ilimitado de reparaciones gratuitas dentro del límite de cobertura.

Cobertura para toda tu flota

Límite compartido para una protección óptima

Envío gratuito

Reparaciones gratuitas por correo, servicio sin complicaciones

Servicio experto

Respuesta rápida de expertos en productos DJI

ANCHOR:

Especificaciones

Receptor GNSS

Característica	Descripción
Frecuencia de GNSS	GPS: L1C/A, L2C, L5 BDS: B1I, B2I, B3I, B1C, B2a, B2b GALILEO: E1, E5a, E5b, E6 GLONASS: L1, L2 QZSS: L1C/A, L2C, L5 Banda L
Precisión del sistema*	Modo de estación base y modo de estación de relé Precisión de estación base: Precisión de punto único (sin calibrar): Horizontal: 1.5 m (RMS) Vertical: 3.0 m (RMS) Precisión diferencial basada en satélites: Tiempo de convergencia: 20 min Horizontal: 30 cm (RMS) Vertical: 40 cm (RMS) Calibración RTK de red: Horizontal: 1.0 cm (RMS) + 1 ppm Vertical: 3.0 cm (RMS) + 1 ppm Modo de estación de exploración* Precisión RTK (inspección fija): Horizontal: 0.8 cm (RMS) + 1 ppm Vertical: 1.5 cm (RMS) + 1 ppm Precisión RTK (inspección con inclinación): Intervalo de ángulo: De 0 a 60 °C Horizontal: 8 mm + 0.7 mm/inclinación (precisión <2 cm dentro de 30°) ^{Nota: La precisión de la medición depende de varios factores. Este valor se obtiene en condiciones normales con una vista sin obstáculos, buena distribución de los satélites, baja actividad ionosférica y sin interferencias electromagnéticas ni efectos multirruta. La precisión de las coordenadas de calibración de la estación base depende de varios factores. Para realizar inspecciones, rutas de vuelo de alta precisión, etc., se recomienda calibrar durante periodos de ionosfera inactiva, en entornos abiertos y sin obstáculos, sin interferencias electromagnéticas ni efectos multirruta, utilizando cuatro sistemas GNSS o más. Las vibraciones intensas y las rotaciones rápidas pueden afectar a la precisión de la unidad de medición inercial.}
Posicionamiento preciso de puntos por satélite*	Frecuencias compatibles: BDS B2b, GALILEO E6, L-BAND Tiempo de convergencia: 20 min Horizontal: 30 cm (RMS) Vertical: 40 cm (RMS) ^{Nota: La precisión de la medición depende de varios factores. Este valor se obtiene en condiciones normales con una vista sin obstáculos, buena distribución de los satélites, baja actividad ionosférica y sin interferencias electromagnéticas ni efectos multirruta. * Será compatible en próximas versiones.}
Formato de transmisión de datos diferencial	Cuando se utiliza como estación base o estación de relé, registra datos de observación sin procesar RTCM 3.2 en formato DAT. En el modo de estación de exploración o en el modo de calibración para estaciones base y de relé: 1. Compatible con protocolos RTCM v3.0, v3.1, v3.2, v3.3, MSM4, MSM5, MSM6, MSM7. 2. Se recomienda utilizar receptores compatibles con cuatro o más sistemas GNSS.
Fiabilidad de inicialización	>99.9 %

Transmisión de vídeo

Característica	Descripción
Sistema de transmisión de vídeo	O4 Enterprise
Frecuencia de funcionamiento	Modo de estación de relé: O4: 2.4 GHz/5.2 GHz/5.8 GHz Modo de estación base: O4: 2.4 GHz/5.8 GHz Modo de estación de exploración: BLE: 2.4 GHz ^{La frecuencia de funcionamiento permitida varía según el país o la región. Consulta las leyes y normativas locales para saber más información.}
Potencia del transmisor (PIRE)	De 2.4000 GHz a 2.4835 GHz: <33 dBm (FCC) <20 dBm (CE/SRRC/MIC) De 5.150 GHz a 5.250 GHz: <23 dBm (CE/FCC) De 5.725 GHz a 5.850 GHz: <33 dBm (FCC) <30 dBm (SRRC) <14 dBm (CE)
Bluetooth	Protocolo: Bluetooth 5.1 Frecuencia: De 2.400 GHz a 2.4835 GHz Potencia del transmisor (PIRE): <10 dBm
Alcance máximo de transmisión (sin obstáculos, libre de interferencias)	Modo de estación base Entre D-RTK 3 y la aeronave: FCC: 15 km SRRC: 12 km CE/JP: 8 km Modo de estación de exploración: Entre D-RTK 3 y dispositivos móviles: 30 m ^{Medido en un entorno exterior sin obstáculos ni interferencias. Los datos anteriores muestran el alcance de comunicación más lejano para vuelos en un sentido y sin retorno bajo cada estándar. Durante el vuelo, presta atención en todo momento a los recordatorios del RPO de la aplicación.}
Alcance de transmisión en modo de estación de relé, sin obstáculos, libre de interferencias	FCC Entre la aeronave y la estación de relé: 25 km Entre la estación de relé y el control remoto/DJI Dock 3: 1 km SRRC Entre la aeronave y la estación de relé: 12 km Entre la estación de relé y el control remoto/DJI Dock 3: 1 km CE Entre la aeronave y la estación de relé: 10 km Entre la estación de relé y el control remoto/DJI Dock 3: 300 m ^{Medido en un entorno exterior sin obstáculos ni interferencias. Los datos anteriores muestran el alcance de comunicación más lejano para vuelos en un sentido y sin retorno bajo cada estándar. Durante el vuelo, presta atención en todo momento a los recordatorios del RPO de la aplicación. La estación de relé debe colocarse en un lugar elevado y sin obstrucciones para garantizar una comunicación clara entre el control remoto y la aeronave.}
Distancia máxima de transmisión (sin obstáculos, con interferencias)	Interferencias fuertes: Centros de ciudad, aprox. 1.5-5 km Interferencias medias: Áreas suburbanas, aprox. 5-15 km Microinterferencias: Zonas apartadas/costas, aprox. 15-25 km ^{Datos probados bajo los estándares de la FCC, en entornos sin obstáculos y con interferencias típicas. Es meramente orientativo y no proporciona garantía sobre la distancia de vuelo real.}
Distancia máxima de transmisión (con obstáculos, con interferencias)	Interferencias débiles y obstaculizada por edificios: aprox. 0-0.5 km Interferencias débiles y obstaculizada por árboles: aprox. 0.5-3 km ^{Los datos se prueban bajo estándares de FCC en entornos sin obstáculos y con interferencias típicas. Es meramente orientativo y no proporcionan una garantía en cuanto a la distancia de vuelo real.}
Efecto de extensión de rango de la estación de relé	Mejora del rendimiento de la estación de relé: Obstrucción severa (por ejemplo, edificios, montañas): Mejora del rendimiento de 3x a 5x Obstrucción leve (por ejemplo, árboles, vidrio): Mejora del rendimiento de 1x a 3x ^{La estación de relé debe desplegarse en un lugar elevado, sin obstrucciones y libre de interferencias.}
Antena	4 antenas direccionales OcuSync 4 2T4R ^{La antena utiliza un conector SMA de polaridad inversa estándar.}
Otros	Versión de despliegue fijo del relé D-RTK 3: Compatible con Adaptador celular 2 DJI

Características eléctricas

Característica	Descripción
Potencia	Estación multifunción D-RTK 3: Estación de relé: 14.5 W Estación base: 7 W Estación de exploración: 6.2 W Consumo máximo de energía sin calefacción. Cuando se conecta a una fuente de alimentación USB-C de más de 9 V, el consumo máximo de energía con calefacción es de 36.5 W. Versión de despliegue fijo del relé D-RTK 3： Estación de relé: 14.5 W Consumo máximo de energía sin calefacción. Cuando se conecta a una fuente de alimentación PoE de Tipo 4, el consumo máximo de energía con calefacción es de 36.5 W.
Puerto de salida de energía	Estación multifunción D-RTK 3: USB tipo C Versión de despliegue fijo del relé D-RTK 3: USB tipo C y Puerto Ethernet (PoE)
Adaptador de corriente compatible	Estación multifunción D-RTK 3: Protocolo USB PD 3.0, adaptador de voltaje de salida de 9 V a 15 V (por ejemplo, Cargador portátil de 65 W DJI) ^{Cuando se utiliza un cargador no recomendado, como un cargador con salida de 5 V, D-RTK 3 solo se puede cargar después de apagarlo.} Versión de despliegue fijo del relé D-RTK 3: Puerto de salida PoE de DJI Dock 3 Fuentes de alimentación PoE de terceros: IEEE 802.3bt Tipo 4 (PoE++): salida de 52 V a 57 V, 99.9 W máx IEEE 802.3bt Tipo 3 (PoE++): salida de 50 V a 57 V, 60 W máx IEEE 802.3at Tipo 2 (PoE+): salida de 50 V a 57 V, 30 W máx
Tiempo de funcionamiento de la batería (a temperatura normal)*	Estación multifunción D-RTK 3: Estación de relé: 4 h Estación base: 7 h Estación de exploración: 10 h Versión de despliegue fijo del relé D-RTK 3: Estación de relé: 4 h ^{* El rendimiento de la batería puede disminuir a bajas temperaturas; se recomienda utilizar adaptadores de corriente compatibles con el protocolo USB PD 3.0.} Cuando se alimenta por PoE, la batería del dispositivo entra en modo de preservación y no se carga por completo. Al desconectar PoE, la batería integrada ofrece hasta 2 horas de tiempo de funcionamiento.
Requisitos del cable Ethernet	Estación multifunción D-RTK 3: No compatible con Ethernet Versión de despliegue fijo del relé D-RTK 3: Requiere cable de par trenzado Cat 6, longitud ≤100 m, diámetro exterior de 6-9 mm.
Batería	LiPo Capacidad: 6500 mAh Energía: 46.8 Wh

Características físicas

Característica	Descripción
Temperatura de funcionamiento	Estación multifunción D-RTK 3: de −20° a 55° C Versión de despliegue fijo del relé D-RTK 3: de −30° a 55° C ^{1. En entornos con temperatura normal, la potencia de carga se limitará si la temperatura de la carcasa del dispositivo supera los 48 °C. La carga a plena potencia se reanudará después de enfriarse. 2. Después de guardarlo o utilizarlo a bajas temperaturas, el dispositivo debe alcanzar una temperatura ambiente normal y calentarse hasta que la temperatura interna de la batería sea >0 °C antes de cargarlo. 3. Después de guardarlo o utilizarlo a altas temperaturas, el dispositivo debe alcanzar una temperatura ambiente normal y enfriarse hasta que la temperatura interna de la batería sea <45 °C antes de cargarlo. 4. Cuando se conecta a la alimentación PoE Tipo 4, la Versión de despliegue fijo del relé D-RTK 3 permite el calentamiento para el arranque a baja temperatura.}
Altitud	6000 m
Índice de protección	Estación multifunción D-RTK 3: IP67 Versión de despliegue fijo del relé D-RTK 3: IP67 Asegúrese de que todos los sellos de goma estén instalados de manera segura para un rendimiento óptimo. El sello de goma en el puerto de entrada PoE de la Versión de despliegue fijo proporciona protección con clasificación IPX5. La protección IP67 requiere la instalación del conector y cable dedicados al puerto PoE.
Resistencia a caídas	Estación multifunción D-RTK 3: caída de 2 m con poste
Dimensiones	Estación multifunción D-RTK 3: 163 mm × 89 mm (sin antenas direccionales OcuSync) Versión de despliegue fijo del relé D-RTK 3: 163 mm × 344 mm
Peso	Estación multifunción D-RTK 3: Aprox. 1.26 kg Versión de despliegue fijo del relé D-RTK 3: Aprox. 2.24 kg
